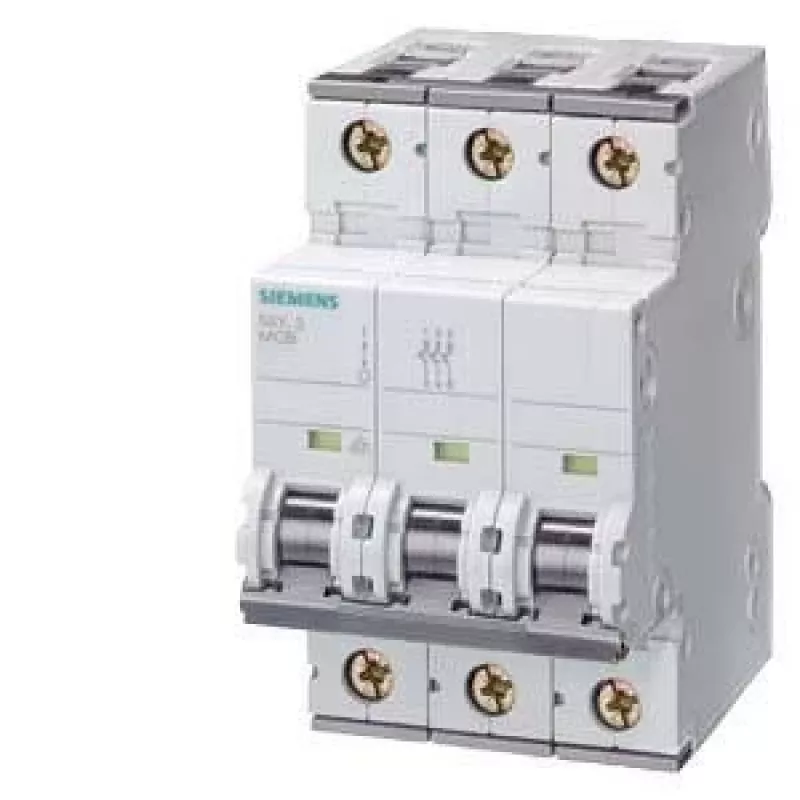

Siemens SENTRON 5SY6 automatinis jungiklis 3 polių C20A 6kA 5SY63207

Kai reikia apsaugoti tris fazes nuo perkrovos ir trumpojo jungimo, Siemens SENTRON 5SY6 serijos automatinis jungiklis su C20A charakteristika užtikrina patikimą veikimą net ten, kur paleidimo srovės būna didesnės. Šis 3 polių įtaisas skirtas komercinėms ir pramoninėms instaliacijoms, kuriose svarbus ilgaamžiškumas ir stabilumas.

Privalumai

Kompaktiškas 3 polių korpusas taupo vietą DIN bėgelyje, o C charakteristika leidžia išvengti bereikalingų suveikimų, kai įranga įsijungia su nedideliu srovės šuoliu. Mechaninis ir elektrinis atsparumas siekia 10 000 perjungimų – tai reiškia, kad jungiklis tarnaus ilgus metus net intensyvaus naudojimo sąlygomis. 6 kA trumpojo jungimo atjungimo geba padengia daugumą tipinių trifazių grandinių poreikių.

Kam tinka

• Trifazių variklių, transformatorių ir skirstomųjų grandinių apsaugai
• Komercinėms ir pramoninėms instaliacijoms, kur pasitaiko vidutinio dydžio įjungimo srovių
• Montavimui ant DIN bėgelio skirstomuosiuose skyduose ir valdymo spintose

Pagrindinės specifikacijos

• Polių skaičius: 3
• Vardinė srovė (In): 20 A
• Suveikimo charakteristika: C
• Vardinė trumpojo jungimo atjungimo geba (Icn): 6 kA
• Vardinė įtampa (Ue): 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715)
• Gnybtų talpa: 0,75–35 mm² (vientisos), 0,75–25 mm² (daugiasluoksnės)

Kaip naudoti

Sumontuokite jungiklį ant standartinio DIN bėgelio skirstomajame skyde. Prieš prijungdami laidus įsitikinkite, kad maitinimas išjungtas. Prijunkite fazinius laidus prie atitinkamų gnybtų, o nulinį – prie bendros nulio šynos. Įsitikinkite, kad viršutinė apsauga suderinta su 6 kA trumpojo jungimo galia. Naudokite tinkamą korpusą, kad išlaikytumėte IP20 gnybtų apsaugą.

Rekomendacijos

Prieš montuodami patikrinkite, ar trumpojo jungimo srovė instaliacijos taške neviršija 6 kA. Jei abejojate dėl charakteristikos tinkamumo, pasitarkite su kvalifikuotu elektriku. Reguliariai tikrinkite jungiklio būklę – tai padės išvengti netikėtų atjungimų.
