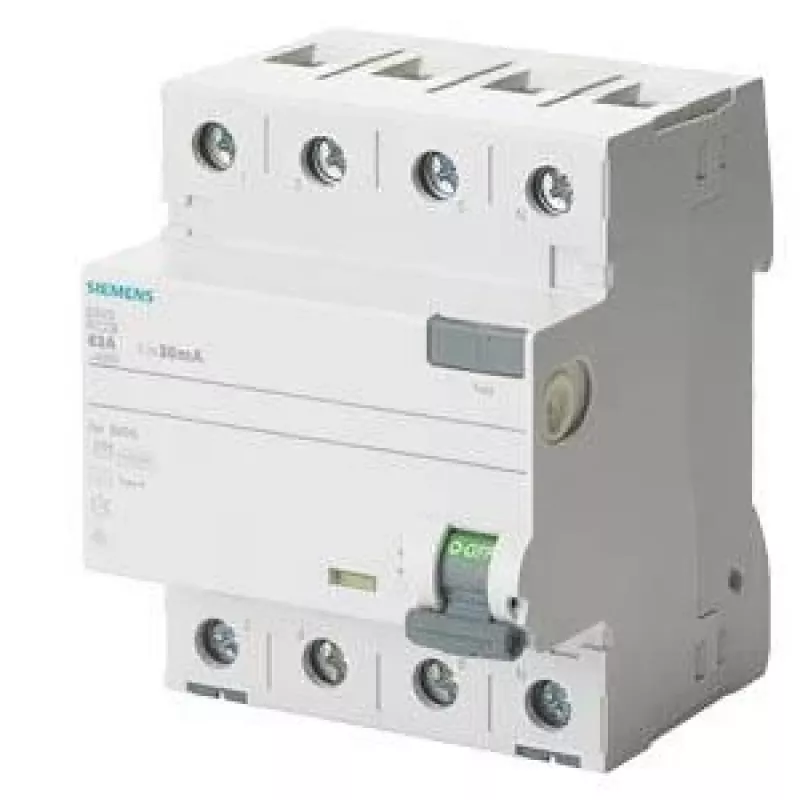

Siemens SENTRON 5SV36448 diferenciálinių srovių apsauginis automatinis jungiklis, A tipo, 40 A, 300 mA, 4 polių, 400 V, selektyvus

Kai elektros instaliacijoje nutrūksta izoliacija, liekamoji srovė gali tapti rimtu pavojumi – nuo elektros smūgio iki gaisro. Siemens SENTRON 5SV36448 selektyvus A tipo liekamosios srovės apsauginis jungiklis (RCCB) skirtas būtent tokiems atvejams: jis ne tik atjungia pažeistą grandinę, bet ir užtikrina, kad maitinimas nenutrūktų visame objekte. Tai patikimas sprendimas tiems, kuriems elektros tiekimo stabilumas yra prioritetas.

Kam skirtas

Šis įrenginys skirtas elektrikams ir skydų montuotojams, kurie įrengia ar atnaujina žemos įtampos paskirstymo sistemas gyvenamuosiuose, komerciniuose ir pramoniniuose pastatuose. Jis tinka grandinėms, kuriose atsiranda kintamosios ir pulsuojančios nuolatinės liekamosios srovės – pavyzdžiui, su elektroniniais balastais ar tam tikrais maitinimo šaltiniais. Dėl selektyvios charakteristikos jis dažnai naudojamas kaip pagrindinis apsauginis įtaisas, apsaugantis nuo gaisro.

Pagrindinės savybės

• Selektyvus A tipo RCCB: reaguoja į kintamąją ir pulsuojančią nuolatinę liekamąją srovę.
• Vardinė srovė 40 A, vardinė liekamosios srovės veikimo srovė 300 mA.

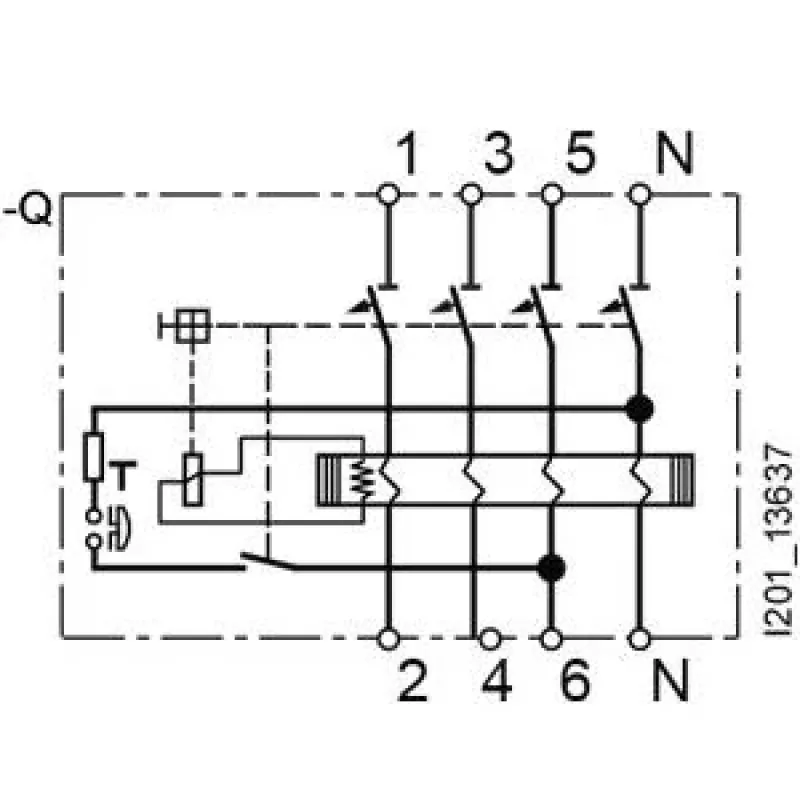

• 4 polių (3 fazės + nulis) 400 V AC tinklams, 50/60 Hz.

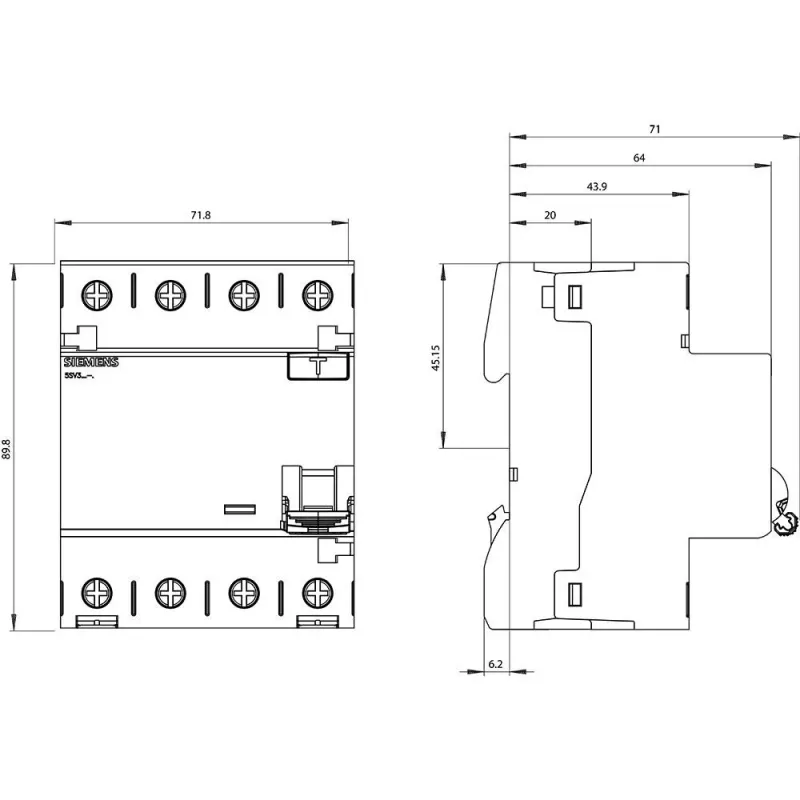

• Kompaktiškas korpusas: 4 moduliniai vienetai (TE), montuojamas ant DIN bėgelio.
• Didelis trumpojo jungimo atsparumas: 10 kA su 63 A gL/gG saugikliu.
• Atsparumas impulsinėms srovėms: 3 kA.
• Darbinė temperatūra: nuo -25 °C iki +45 °C.
• Atitinka IEC 61008-1 standartą.

Specifikacijos

• Įrenginio tipas: liekamosios srovės apsauginis jungiklis (RCCB)
• Serija: SENTRON
• Liekamosios srovės tipas: A
• Polių skaičius: 4
• Vardinė srovė (In): 40 A
• Vardinė liekamosios srovės veikimo srovė (IΔn): 300 mA
• Vardinė įtampa (Ue): 400 V AC
• Darbinis dažnis: 50/60 Hz
• Selektyvumas: selektyvus
• Vardinė sąlyginė trumpojo jungimo srovė (Inc): 10 kA (su 63 A gL/gG saugikliu)
• Vardinė impulsinės srovės atsparumo galia: 3 kA
• Montavimo tipas: DIN bėgelis (TH35)
• Modulinių vienetų skaičius (TE): 4
• Montavimo gylis: 70 mm
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 °C iki +45 °C
• Elektrinė tarnavimo trukmė: 10 000 perjungimo ciklų
• Mechaninė tarnavimo trukmė: 20 000 perjungimo ciklų
• Standartai: IEC 61008-1

Kaip naudoti

Montuokite ant standartinio DIN bėgelio (TH35) elektros skydelyje. Prieš įrengdami įsitikinkite, kad grandinė atitinka 400 V AC ir 40 A vardinę srovę. Selektyvus 300 mA RCCB dažniausiai jungiamas prieš žemesnio lygio liekamosios srovės apsaugos įtaisus, kad gedimo atveju būtų atjungta tik pažeista grandinė. Naudokite tinkamą viršsrovinę apsaugą (pvz., 63 A gL/gG saugiklį) prieš šį įrenginį.

Patarimas: Įrengdami selektyvų RCCB, būtinai patikrinkite, ar jis tinkamai atskiriamas nuo žemesnio lygio liekamosios srovės apsaugos įtaisų – taip užtikrinsite, kad gedimo atveju suveiktų tik artimiausias apsauginis įtaisas. 300 mA vardinė liekamoji srovė dažnai naudojama gaisro apsaugai arba kaip pagrindinis jungiklis. Visada laikykitės vietinių elektros įrengimo taisyklių.
