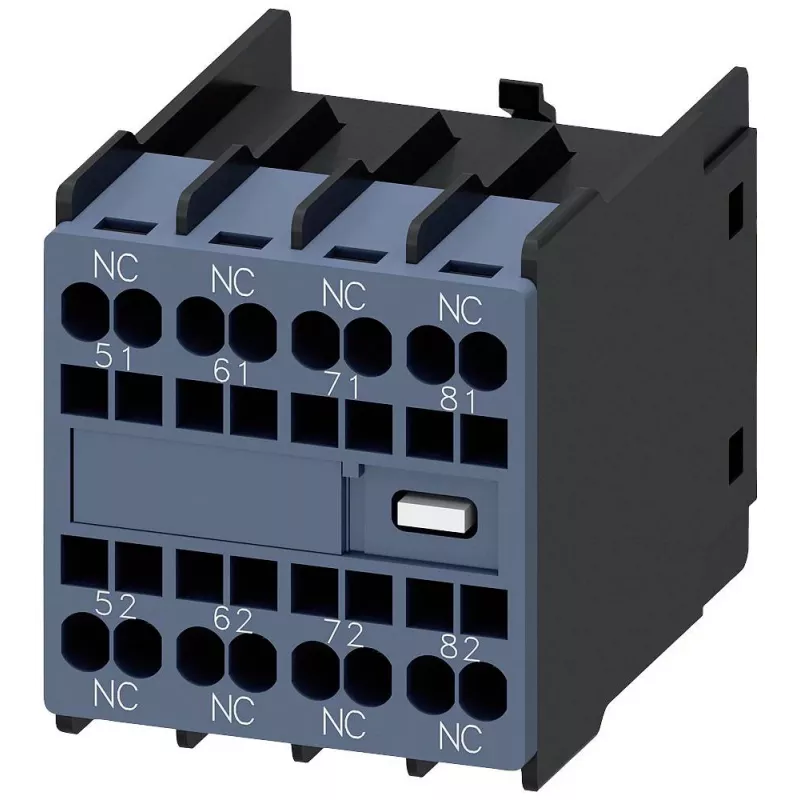

SIEMENS pagalbinis kontaktų blokas 40E SB10E S00 3RH2911-2G (3RH29112GA04)

Kai valdymo spintoje pritrūksta pagalbinių kontaktų, šis blokas išsprendžia problemą per kelias sekundes – tereikia jį užspausti ant priekinės SIRIUS kontaktoriaus ar valdymo relės pusės. Jokių papildomų laidų, jokių papildomų din bėgių. SIEMENS 3RH2911-2G prideda 2 NO + 2 NC kontaktus, kurie tinka būsenos signalizavimui, blokavimo grandinėms ar PLC išėjimų praplėtimui.

Kodėl verta rinktis

• Priekinis montavimas be įrankių – sumontuosite per minutę
• Mechaninis patvarumas iki 30 milijonų perjungimų
• Elektros patvarumas iki 10 milijonų perjungimų
• Varžtiniai gnybtai priima 0,5–2,5 mm² vienagyslius ir 0,5–1,5 mm² daugiagyslius su įvorele
• Izoliacijos įtampa iki 690 V, impulsų atsparumas 6 kV
• Darbinė temperatūra nuo -25 iki +60 °C

Kam tinka

Šis blokas skirtas tiems, kurie projektuoją ar prižiūri automatizavimo sistemas: konvejerių variklių kontaktorių būsenos stebėjimui, mašinų saugos blokavimo grandinėms, PLC išėjimų kontaktų praplėtimui, vėdinimo ir siurblių valdymo spintoms. Jis suderinamas su visais SIRIUS 3RT2 kontaktoriais ir 3RH2 valdymo relėmis, kurių dydis S00.

Svarbiausios specifikacijos

• Kontaktų konfigūracija: 2 NO + 2 NC
• Montavimas: priekinis, S00 dydžio kontaktoriuose/relėse
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė įtampa (Uimp): 6 kV
• Darbinė srovė AC-15 prie 230 V: 6 A
• Darbinė srovė AC-15 prie 400 V: 3 A
• Darbinė srovė DC-13 prie 24 V: 10 A
• Darbinė srovė DC-13 prie 125 V: 1 A
• Apsaugos laipsnis: IP40 priekis, IP20 gnybtai
• Gnybtų tipas: varžtiniai

Kaip naudoti

Blokas tvirtinamas tiesiai ant kontaktoriaus ar relės priekio – tereikia jį užspausti, kol užsifiksuoja. Prijungę laidus prie varžtinių gnybtų, galite naudoti papildomus kontaktus signalizavimui ar blokavimui. Montavimas nereikalauja specialių įrankių, todėl tinka tiek gamyklinėms, tiek techninės priežiūros sąlygoms.

Patarimas: prieš montuodami įsitikinkite, kad kontaktoriaus dydis yra S00 – šis blokas skirtas būtent šiam dydžiui. Jei naudojate daugiagyslius laidus, nepamirškite įvorelių – taip užtikrinsite patikimą kontaktą. Laikykitės gamintojo nurodytų sukimo momento verčių, kad gnybtai laikui bėgant neatsipalaiduotų.
