Siemens LZS:RT78725 relių lizdas 15 mm SIRIUS RT serijos relėms, varžtiniai gnybtai, DIN bėgio tvirtinimas, juodas

Kai valdymo spintoje sumontuojate 15 mm pločio SIRIUS RT serijos relę, LZS:RT78725 lizdas tampa patikimu jos pagrindu – varžtiniai gnybtai užtikrina tvirtą kontaktą, o tvirtinimas prie DIN bėgio leidžia greitai pertvarkyti schemą. Juodas poliamido korpusas atlaiko kasdienį darbą pramoninėje aplinkoje.

Kam tai skirta

Valdymo spintų montuotojams ir techninės priežiūros specialistams, dirbantiems su Siemens SIRIUS 3TG10 (RT serijos) relėmis ir ieškantiems kompaktiško, prie 35 mm DIN bėgio tvirtinamo lizdo su varžtinėmis jungtimis.

Pagrindinės savybės

• Suderinamas su Siemens SIRIUS 3TG10 (RT serijos) relėmis, kurių plotis 15 mm
• Palaiko 2 perjungimo kontaktus (DPDT)
• Varžtiniai gnybtai, tinkami kietiems ir smulkiai suvytytiems laidininkams
• Tvirtinamas prie 35 mm DIN bėgio arba varžtais
• Juodas poliamido (PA) korpusas
• 8 gnybtai

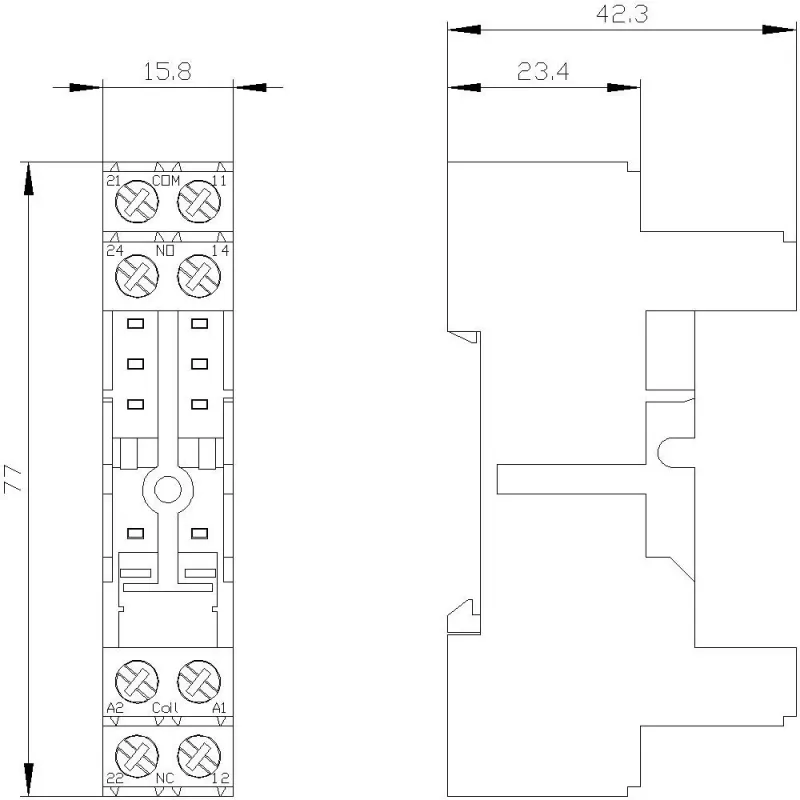

Specifikacijos

• Gaminio tipas: relių lizdas
• Suderinama relių serija: Siemens SIRIUS 3TG10 (RT serija)
• Suderinamos relės plotis: 15 mm
• Palaikomų perjungimo kontaktų skaičius: 2 (DPDT)
• Jungties tipas: varžtiniai gnybtai
• Tvirtinimo tipas: DIN bėgis (35 mm) arba varžtinis tvirtinimas
• Nominali izoliacijos įtampa (Ui): 250 V AC/DC
• Nominali srovė (Ie): 8 A
• Gnybtų skerspjūvis (kietiems laidams): 0,5–2,5 mm²
• Gnybtų skerspjūvis (smulkiai suvytytiems su gyslų antgaliais): 0,5–1,5 mm²
• Priveržimo momentas: 0,8–1,2 Nm
• Darbinė temperatūra: nuo -40 iki +70 °C
• Laikymo temperatūra: nuo -40 iki +85 °C
• Apsaugos laipsnis: IP20
• Medžiaga: poliamidas (PA)
• Spalva: juoda
• Gnybtų skaičius: 8

Kaip naudoti

Lizdą užfiksuokite ant 35 mm DIN bėgio arba pritvirtinkite varžtais. Įstatykite relę, kad ji tvirtai įsistatytų į lizdą, ir prijunkite laidus prie varžtinių gnybtų. Prieš įjungdami maitinimą, patikrinkite, ar relė visiškai įsistatė ir ar kontaktai tinkamai priveržti.

Patarimas: priveržkite gnybtus nurodytu 0,8–1,2 Nm momentu – per stipriai užveržus galima pažeisti gnybtus, o per silpnai – atsiras netinkamas kontaktas. Prieš įjungdami maitinimą visada įsitikinkite, kad relė tvirtai įsistatė į lizdą.
