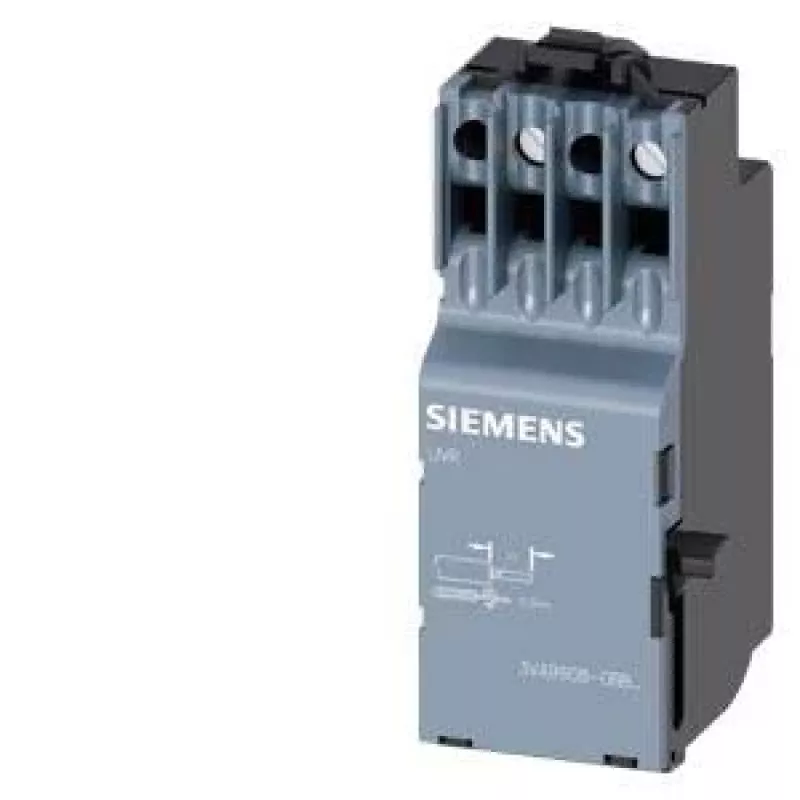

SIEMENS įtampos kritimo atleidiklis 208-230V AC 50/60 Hz, skirta 3VA grandinės pertraukikliams (3VA99080BB25)

Kai maitinimo įtampa nukrenta žemiau saugios ribos, varikliai ir įrenginiai gali netikėtai išsijungti arba nesaugiai paleisti. SIEMENS 3VA99080BB25 įtampos kritimo atleidiklis automatiškai suveikia ir atjungia prijungtą 3VA formuotą grandinės pertraukiklį, taip apsaugodamas įrangą nuo nevaldomo pakartotinio paleidimo.

Kam skirtas

Skydų surinkėjams ir techninės priežiūros inžinieriams, dirbantiems su Siemens 3VA1 ir 3VA2 formuotais grandinės pertraukikliais pramoniniuose ir komerciniuose elektros skirstymo tinkluose. Šis vidinis priedas būtinas ten, kur reikalingas įtampos stebėjimas ir automatinis atjungimas dėl saugos ar proceso vientisumo.

Pagrindinės savybės

• Nominali darbinė įtampa 208-230 V AC, 50/60 Hz
• Elektromechaninis suveikimo principas užtikrina patikimą įtampos kritimo aptikimą
• Momentinė suveikimo charakteristika
• Integruoti 1 normaliai atviras (NO) ir 1 normaliai uždaras (NC) pagalbiniai kontaktai būsenos signalizavimui
• Mažos energijos sąnaudos – 3 VA
• Rankinis atstatymas po įtampos atsistatymo
• Montuojamas grandinės pertraukiklio viduje, taupo skydo vietą
• Darbinės temperatūros diapazonas nuo -25 iki +70 °C

Specifikacijos

• Suderinamumas: Siemens 3VA1 ir 3VA2 formuoti grandinės pertraukikliai
• Nominali darbinė įtampa: 208-230 V AC
• Nominalus dažnis: 50/60 Hz
• Energijos sąnaudos: 3 VA
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Elektros prijungimas: varžtiniai gnybtai
• Atitinka standartą: IEC 60947-2
• Apsaugos laipsnis (gnybtai): IP20, kai sumontuota MCCB
• Sandėliavimo temperatūros diapazonas: nuo -40 iki +80 °C

Naudojimo patarimai

Patikrinkite, ar įtampos kritimo atleidiklio nominali įtampa atitinka jūsų valdymo grandinės maitinimo įtampą. Po suveikimo atleidiklis turi būti atstatytas rankiniu būdu, todėl užtikrinkite, kad jis būtų lengvai pasiekiamas techninei priežiūrai. Jei įtampa dažnai svyruoja, apsvarstykite galimybę pridėti laiko uždelsimo modulį, kad išvengtumėte klaidingų suveikimų.

Patarimas: prieš montuodami visada atjunkite maitinimą ir patikrinkite, ar atleidiklio kontaktai tinkamai sujungti su grandinės pertraukiklio suveikimo mechanizmu. Reguliariai tikrinkite įtampos kritimo atleidiklio veikimą, ypač po ilgesnio įtampos nestabilumo laikotarpio.
