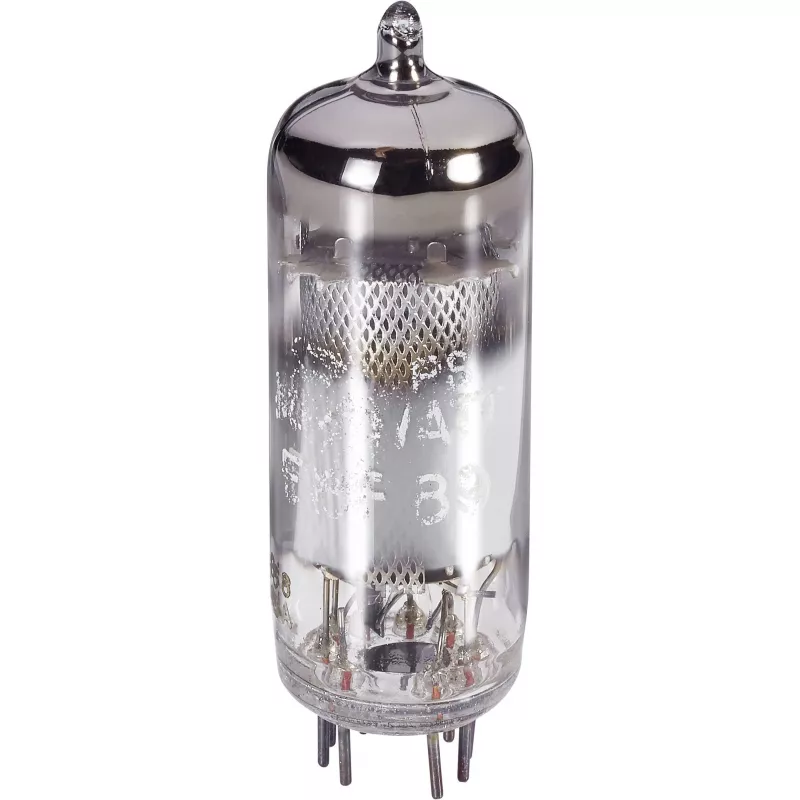

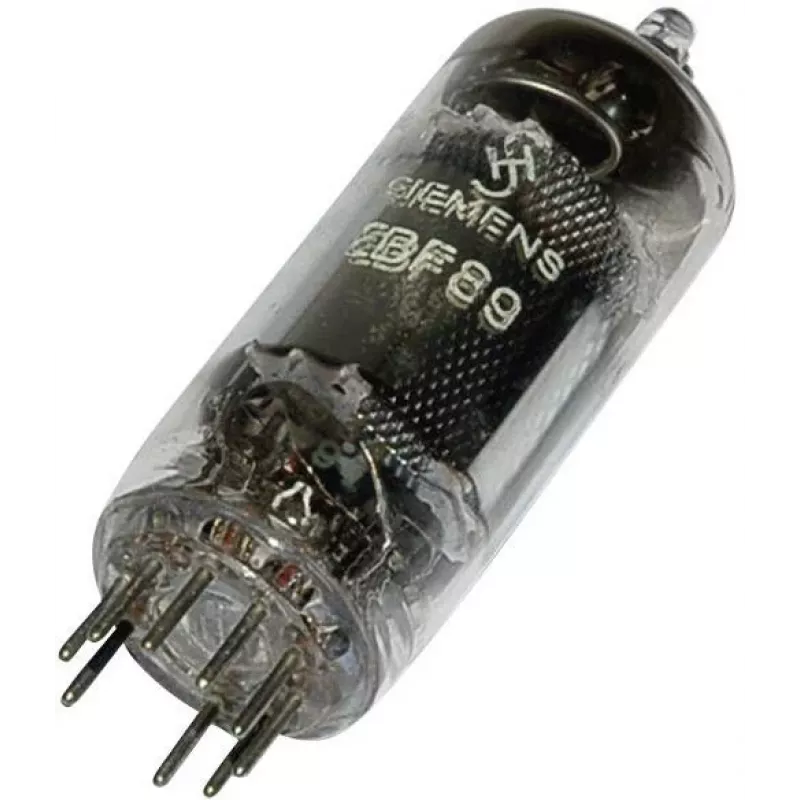

SIEMENS EBF 89 = 6 DC 8 Dviejų diodų kintamojo stiprinimo pentodas, Noval pagrindas, 9 kontaktai

6,3 V kaitinimo įtampa ir 0,3 A kaitinimo srovė – tai standartiniai parametrai, puikiai tinkantys daugumai senų radijo imtuvų. SIEMENS EBF 89 (atitinka 6DC8) yra dviejų diodų kintamojo stiprinimo pentodas, sujungiantis diodinę sekciją, skirtą detektavimui ir automatiniam stiprinimo reguliavimui (AGC), su kintamojo stiprinimo pentodu, naudojamu tarpinio dažnio (IF) stiprinimui. Tai pagrindinis komponentas daugelyje lempinių radijo imtuvų ir stiprintuvų.

Kodėl verta rinktis

Ši lempa suprojektuota IF stiprintuvo, detektoriaus ir AGC grandinėms senoje įrangoje. Kintamojo stiprinimo pentodas leidžia automatiškai reguliuoti stiprinimą, o diodinė sekcija atlieka detektavimą. Noval pagrindas užtikrina suderinamumą su standartiniais lizdais.

Techninės specifikacijos

• Lempos tipas: dviejų diodų kintamojo stiprinimo pentodas
• Atitikmuo: 6DC8
• Pagrindas: Noval (B9A), 9 kontaktai
• Kaitinimo įtampa: 6,3 V
• Kaitinimo srovė: 0,3 A
• Pentodo anodo įtampa: 250 V (tipinė)
• Pentodo ekraninio tinklelio įtampa: 100 V (tipinė)
• Pentodo translaidumas: 3,8 mA/V (tipinis, kai Vg1 = -2 V)
• Pentodo anodo srovė: 7,5 mA (tipinė, kai Vg1 = -2 V)
• Didžiausia diodo atvirkštinė įtampa: 350 V
• Didžiausia diodo nuolatinė srovė: 10 mA
• Tinklelio-anodo talpa: <0,005 pF
• Baliono medžiaga: stiklas
• Kaitinimo tipas: netiesioginis
• Konstrukcija: miniatiūrinė
• Katodo tipas: oksiduotas

Kam tinka

• Originalių EBF89 ar 6DC8 lempų pakaitalas senuose radijo imtuvuose
• Lempinės garso įrangos restauravimo projektams
• „Pasidaryk pats“ lempinių stiprintuvų konstrukcijoms, kuriose reikalingas dviejų diodų pentodas

Gera žinoti

EBF89 yra miniatiūrinė stiklinė lempa su oksiduotu katodu ir netiesioginiu kaitinimu. Ji atitinka 6DC8 ir turi 9 kontaktų Noval pagrindą.

Patarimas: prieš keisdami lempą, būtinai išjunkite maitinimą ir palaukite, kol kondensatoriai išsikraus. Patikrinkite, ar lizdas atitinka Noval (B9A) tipą, ir įsitikinkite, kad kaitinimo įtampa neviršija 6,3 V.
