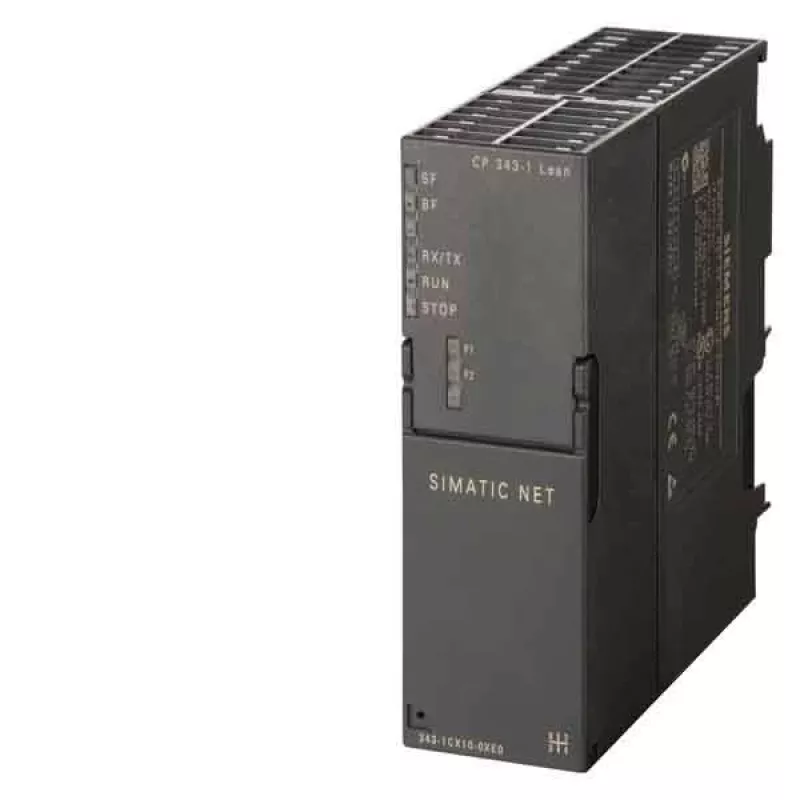

Siemens 6GK7343-1CX10-0XE0 SIMATIC S7-300 Communication Processor CP 343-1 for Industrial Ethernet

Ar jūsų gamybos linija jau pasiruošusi tapti protingesne? Šis Siemens komunikacinis procesorius CP 343-1 yra tarsi tiltas, jungiantis jūsų SIMATIC S7-300 valdiklį su gamykliniu Ethernet tinklu – be jokių kliūčių ir su visais reikalingais protokolais.

Kuo jis naudingas jūsų kasdieniam darbui?

• Lengvai integruojamas į esamą S7-300 sistemą – tiesiog įstatote į stovą ir konfigūruojate per STEP 7.
• Vienu metu gali aptarnauti iki 8 PROFINET IO įrenginių, tad tinka tiek nedidelėms, tiek augančioms sistemoms.
• Įmontuotas ugniasienė apsaugo jūsų tinklą nuo nepageidaujamos prieigos, o NTP sinchronizacija užtikrina, kad visi įrenginiai dirbtų vienodu laiku.
• Automatinis 10/100 Mbit/s greičio derinimas – nereikia rankiniu būdu nustatinėti, sistema pati prisitaiko prie tinklo.
• Diagnostikos funkcijos per STEP 7 padeda greitai rasti klaidas ir sumažinti prastovos laiką.

Kam šis įrenginys tinka?

• Inžinieriams, kurie modernizuoja senesnes S7-300 sistemas ir nori jas prijungti prie Ethernet tinklo.
• Tiems, kas kuria naujas automatizavimo sistemas su PROFINET IO valdiklio galimybėmis.
• Jei reikia patikimo ryšio tarp valdiklio ir aukštesnio lygio sistemų (SCADA, MES).

Svarbiausios specifikacijos

• Gamintojas: Siemens
• Modelis: 6GK7343-1CX10-0XE0
• Tipas: Communication Processor (CP) SIMATIC S7-300
• Protokolai: TCP/IP, UDP, ISO-on-TCP (RFC1006), S7 Communication, PROFINET IO Controller (iki 8 įrenginių)
• Sąsaja: 1 x RJ45, 10/100 Mbit/s su auto-negotiation
• Maitinimas: 24 V DC (per magistralę)
• Srovės suvartojimas: tip. 0,2 A
• Galios nuostoliai: tip. 3,5 W
• Montavimas: ant S7-300 stovo
• Darbinė temperatūra: 0–60 °C
• Apsaugos klasė: IP20
• Konfigūravimas: per SIMATIC STEP 7
• Laiko sinchronizacija: NTP
• Saugumas: ugniasienė, prieigos apsauga
• Firmware atnaujinimas: per tinklą

Kaip naudoti?

Įdėkite modulį į laisvą S7-300 stovo vietą, prijunkite Ethernet kabelį prie RJ45 lizdo ir sukonfigūruokite per STEP 7. Modulis automatiškai derasi prie tinklo greičio. Jei naudojate PROFINET IO, nustatykite valdiklio režimą ir prijunkite iki 8 IO įrenginių.

Patarimas: prieš montuodami įsitikinkite, kad jūsų STEP 7 versija palaiko šį CP modulį. Taip pat rekomenduojama naudoti ekranuotą Ethernet kabelį, kad išvengtumėte trikdžių pramoninėje aplinkoje.
