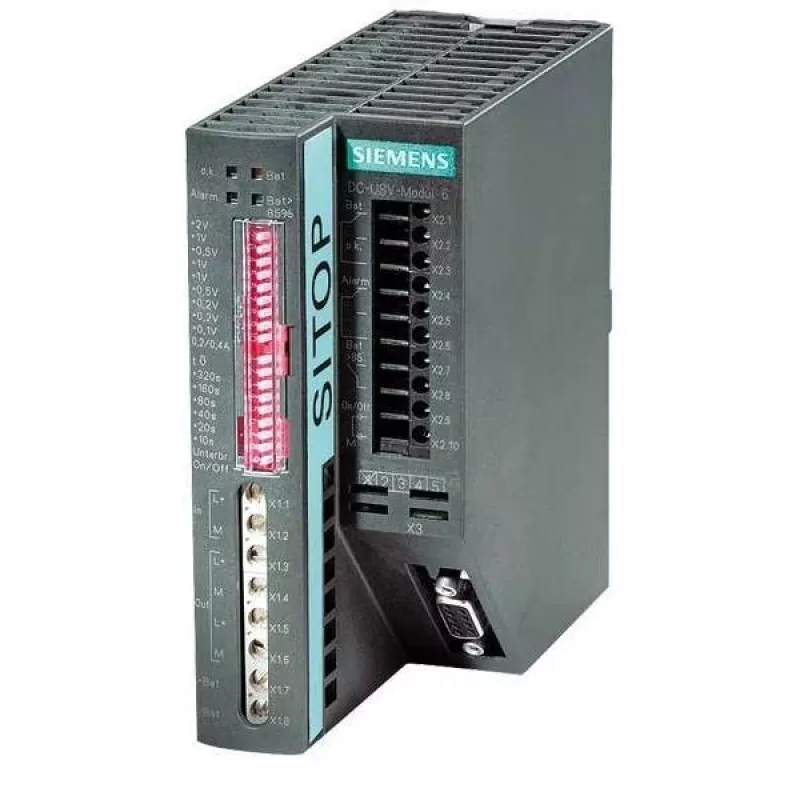

Siemens 6EP19312EC42 SITOP DC-USV modulis 24V/6A su superkondensatoriais

Inžinieriams, prižiūrintiems gamybos linijas ar automatikos spintas, svarbiausia – kad procesas nesustotų net trumpam dingus įtampai. Siemens 6EP19312EC42 SITOP DC-USV modulis – tai tarsi patikimas apsauginis tinklas jūsų 24 V nuolatinės srovės sistemoms. Vietoj įprastų baterijų, kurias reikia keisti kas porą metų, čia energija kaupiama superkondensatoriuose – be priežiūros, be cheminių reakcijų, be rūpesčių. Šis kompaktiškas DIN bėgio modulis akimirksniu perima maitinimą, kai įtampa krenta, ir apsaugo PLC, HMI bei kitus kritinius komponentus nuo mikropertraukimų, kurie gali kainuoti brangų prastovą.

Kodėl superkondensatoriai?

• Nereikia keisti baterijų – superkondensatoriai tarnauja praktiškai amžinai, atlaiko milijonus įkrovimo/iškrovimo ciklų
• Greitas įkrovimas: iki 90% talpos – vos per 60 sekundžių
• Atsparumas ekstremalioms temperatūroms: nuo -25 °C iki +70 °C – tinka net karštose cechų patalpose
• Kompaktiškas korpusas, montuojamas ant DIN bėgio, apsaugos klasė IP20
• Aiškūs LED indikatoriai ir sausi kontaktai nuotolinei būsenos stebėsenai

Kaip tai veikia kasdien?

Modulis įjungiamas nuosekliai tarp 24 V maitinimo šaltinio ir apkrovos. Įprastu režimu jis praleidžia įtampą su >97% efektyvumu, o kai įtampa nukrenta žemiau slenksčio – akimirksniu persijungia į atsarginį režimą ir iš superkondensatorių tiekia stabilų 24 V. Integruoti relės kontaktai signalizuoja „Pasirengęs“, „Baterijos režimas“ ir „Baterija išsikrovusi“ – tai leidžia lengvai integruoti modulį į aukštesnio lygio valdymo sistemas. Reikia ilgesnio atsarginio laiko? Modulius galima jungti lygiagrečiai.

Pagrindiniai parametrai

• Nominali įėjimo įtampa: 24 V DC (diapazonas 22,8–28,8 V DC)
• Nominali išėjimo įtampa: 24 V DC (stabilizuota)
• Nominali išėjimo srovė: 6 A (maksimali įėjimo srovė 6,5 A)
• Nominali išėjimo galia: 144 W
• Energijos kaupimas: superkondensatoriai, 2,5 kJ
• Atsarginis laikas: iki 10 min. esant 100 W apkrovai, 2 min. esant 300 W
• Įkrovimo laikas: apie 60 s iki 90% talpos
• Efektyvumas: > 97%
• Darbinė temperatūra: -25 °C iki +70 °C
• Montavimas: DIN bėgis
• Apsaugos klasė: IP20
• Būsenos indikatoriai: LED – veikimas, baterijos būsena, gedimas
• Signaliniai kontaktai: sausi relės kontaktai (Ready, Battery mode, Battery low)
• Rekomenduojamas išorinis saugiklis: 10 A
• Lygiagretus darbas: taip
• Sertifikatai: CE, cULus, ATEX, IECEx, GL, DNV, RINA, ABS, LR, BV

Patarimas iš praktikos

Norėdami išnaudoti visas modulio galimybes, nepamirškite sukonfigūruoti relės kontaktų savo valdymo sistemoje – taip gausite išankstinį įspėjimą apie artėjantį išsikrovimą ir galėsite saugiai užbaigti procesą. O jei turite didesnę apkrovą, tiesiog junkite kelis modulius lygiagrečiai – sistema veiks nepriekaištingai.
