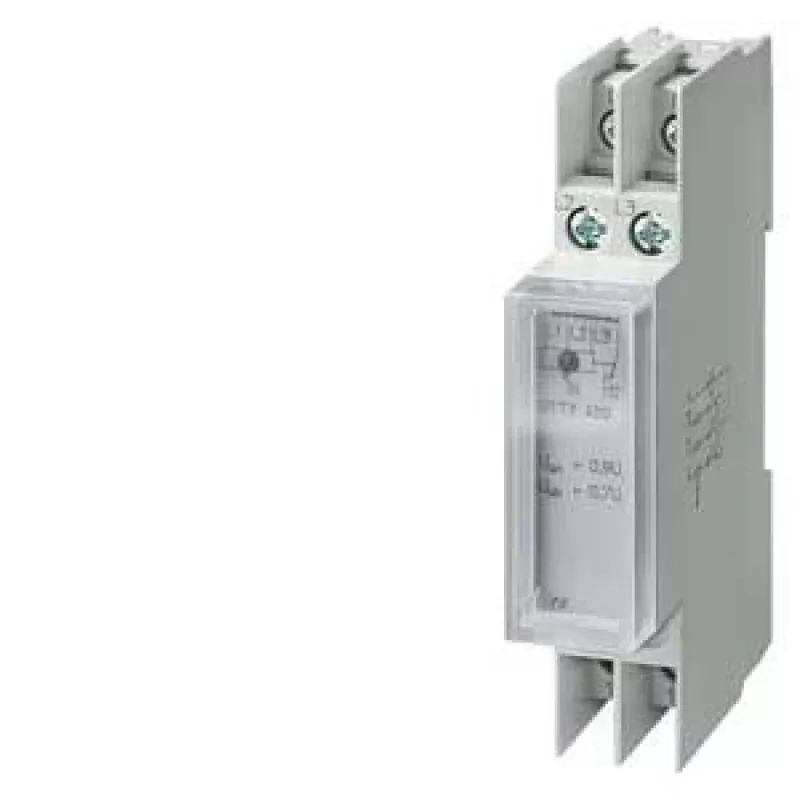

SIEMENS 5TT3400 T5570 įtampos stebėjimo relė AC 230/400V 1W 0.7/0.9

Kai elektros tinkle įtampa svyruoja, brangi įranga gali būti pažeista arba sugesti. SIEMENS 5TT3400 relė nuolat stebi maitinimo įtampą ir reaguoja į per žemą ar per aukštą įtampą, apsaugodama prijungtus įrenginius arba duodama signalą.

Kodėl verta rinktis

• Reguliuojamos slenkstinės vertės ir delsos laikas – pritaikysite konkrečiam poreikiui.
• Kompaktiška konstrukcija – užima tik 18 mm (vieną modulį) DIN bėgyje.
• Perjungiamasis kontaktas (CO) – lankstus sprendimas valdymo ar signalizacijos grandinėms.
• Platus temperatūrų diapazonas – veikia nuo -25 iki +55 °C.

Techniniai duomenys

• Nominali maitinimo įtampa: AC 230/400 V
• Dažnis: 50/60 Hz
• Galia: 1 W
• Išėjimo kontaktas: 1 perjungiamasis (CO)
• Kontakto perjungimo galia: 5 A / 250 V AC
• Įtampos nustatymo diapazonas: 0,7–1,2 x nominali įtampa
• Reguliuojama histerezė: 0,5–5 % nustatytos vertės
• Reguliuojama reakcijos delsa: 0,1–10 s
• Montavimas: DIN bėgis 35 mm
• Modulio plotis: 1 modulis (18 mm)
• Darbinė temperatūra: -25 iki +55 °C

Kam tinka

• Variklių valdymo centrų įtampos stebėjimui.
• Šildymo, vėdinimo ir oro kondicionavimo įrangos apsaugai nuo įtampos svyravimų.
• Apšvietimo skydų įtampos kritimo signalizavimui.
• Pastatų automatizavimo sistemoms, kuriose reikalinga įtampos priežiūra.

Kaip naudoti

Sumontuokite relę ant 35 mm DIN bėgio skirstomojoje dėžėje arba mašinos valdymo spintoje. Nustatykite norimą įtampos slenkstį, histerezę ir delsos laiką pagal savo sistemos reikalavimus. Prijunkite stebimą grandinę prie relės įėjimo, o perjungiamąjį kontaktą – prie signalizacijos arba apsaugos grandinės.

Patarimas: prieš montuodami įsitikinkite, kad tinklo įtampa neviršija relės nominalios 230/400 V AC. Reguliariai tikrinkite nustatymus, ypač po sezoninių apkrovų pokyčių.
