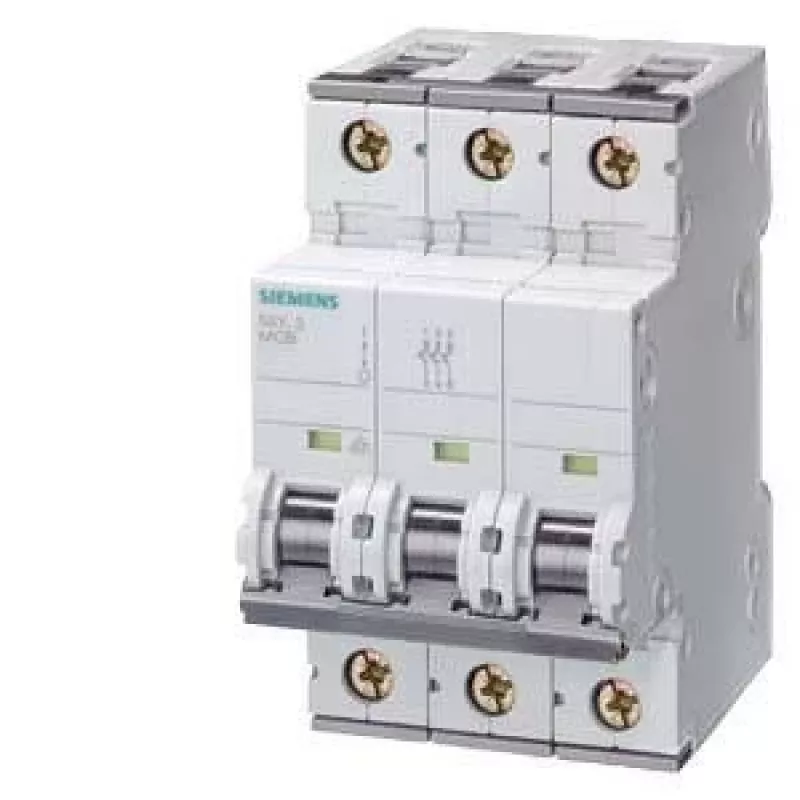

Siemens 5SY73407 automatinis grandinės pertraukiklis 3P C40 400V 6kA

Kai trifazėje linijoje įvyksta trumpasis jungimas ar perkrova, kiekviena sekundė gali brangiai kainuoti. Siemens 5SY73407 automatinis grandinės pertraukiklis užtikrina, kad jūsų įranga ir instaliacija būtų apsaugota patikimai ir greitai. Šis 3 polių įtaisas su C charakteristika skirtas 40 A nominaliajai srovei ir 400 V AC įtampai, o 6 kA trūkimo galia leidžia jį naudoti net reikliose pramoninėse bei komercinėse sistemose.

Kodėl verta rinktis šį pertraukiklį?

• 3 polių automatinis jungiklis su C charakteristika, tinkantis bendrajai trifazių grandinių apsaugai
• 40 A nominalioji srovė ir 400 V AC darbinė įtampa
• 6 kA trūkimo galia pagal IEC 60898-1 standartą

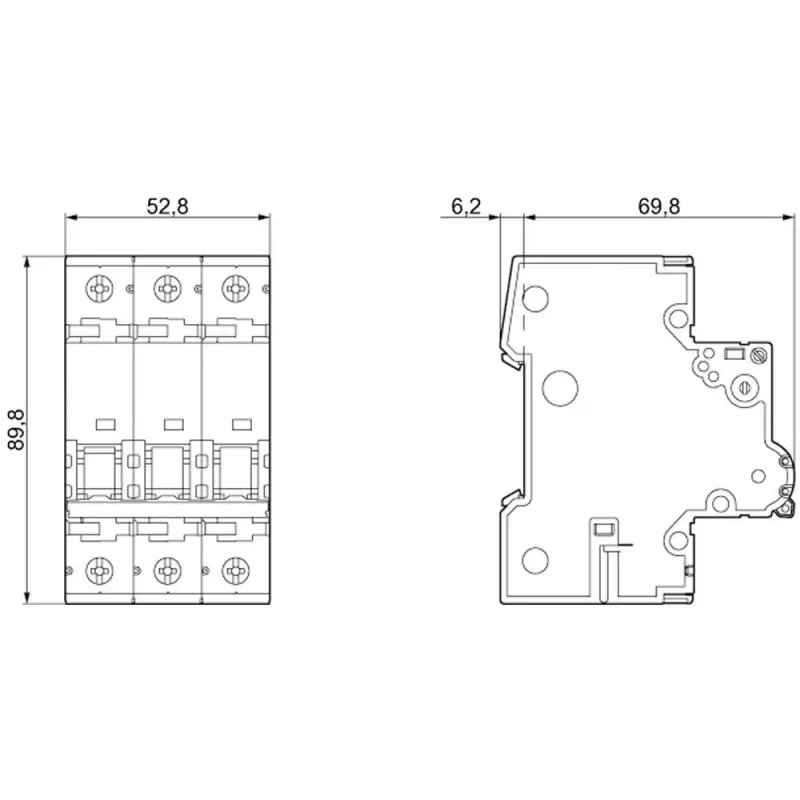

• Kompaktiškas 3 modulių plotis – telpa į standartinę DIN bėgelio spintą
• Varžtiniai gnybtai priima 0,75–35 mm² laidininkus
• Ilgaamžiškumas: 10 000 elektrinių ir 20 000 mechaninių ciklų

Kasdienis naudojimas

Šis grandinės pertraukiklis skirtas montuoti ant DIN bėgelio. Jis apsaugo tris fazes nuo perkrovos ir trumpojo jungimo, todėl idealiai tinka dirbtuvėms, gamybos cechams, serverinėms ar prekybos centrų elektros skydams. Dėl plačios darbinės temperatūros amplitudės (-25 iki +45 °C) jis veikia net nešildomose patalpose. IP20 apsaugos klasė užtikrina, kad gnybtai būtų apsaugoti nuo pirštų prisilietimo, o su papildomu korpusu – net IP40.

Techninė specifikacija

• Nominalioji srovė: 40 A
• Polių skaičius: 3
• Charakteristika: C
• Nominalioji įtampa: 400 V AC
• Nominalioji izoliacijos įtampa: 440 V
• Nominalioji impulsinė įtampa: 4 kV
• Trūkimo galia: 6 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis
• Gnybtai: varžtiniai
• Laidininko skerspjūvis (kietas/susuktas): 0,75–35 mm²
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su korpusu)
• Darbinė temperatūra: -25 iki +45 °C
• Standartas: IEC 60898-1
• Modulių skaičius: 3

Kam tinka?

Rekomenduojame elektrikams, pramonės įmonių techniniam personalui ir visiems, kurie projektuoją ar prižiūri trifazes elektros instaliacijas. Šis pertraukiklis puikiai tiks ten, kur reikia patikimos apsaugos nuo didelių trumpojo jungimo srovių – pavyzdžiui, variklių, kompresorių ar suvirinimo aparatų maitinimo linijose.

Kaip naudoti?

Sumontuokite pertraukiklį ant standartinio 35 mm DIN bėgelio. Prijunkite fazinius laidus prie viršutinių gnybtų, o apkrovą – prie apatinių. Užveržkite varžtus reikiamu momentu (paprastai 2–3 Nm, tikslų momentą rasite instrukcijoje). Įsitikinkite, kad grandinė atitinka 40 A nominaliąją srovę ir 400 V įtampą. Periodiškai tikrinkite, ar jungiklis veikia – pakelkite svirtelę į viršų ir nuspaudkite testavimo mygtuką, jei toks yra.

Patarimas: jei trifazėje linijoje dažnai kyla perkrovų, rinkitės C charakteristikos pertraukiklį – jis atlaiko trumpalaikes įjungimo sroves, pavyzdžiui, paleidžiant variklius, ir neišjungia grandinės be reikalo. Visada palikite pakankamai vietos skydelyje vėlesniems papildymams.
