Siemens 5SY1706-2 1 polių 6A C charakteristikos automatinis jungiklis su integruotu pagalbiniu kontaktu

Kai reikia ne tik apsaugoti grandinę nuo perkrovos, bet ir nuotoliniu būdu stebėti jos būseną, praverčia sprendimas su integruotu signalu. Siemens 5SY1706-2 – vieno poliaus automatinis jungiklis, kuriame sumontuotas pagalbinis kontaktas (1 NO) leidžia perduoti įjungimo/išjungimo būseną į kitus įrenginius.

Kodėl verta rinktis

• Integruotas pagalbinis kontaktas (1 NO) – galite stebėti grandinės būseną arba naudoti blokavimo schemose.
• 6 kA pertraukimo geba pagal EN 60898-1 – patikima apsauga nuo trumpojo jungimo.
• Energijos ribojimo klasė 3 – sumažina perkrovos poveikį įrenginiams.
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +45 °C – tinka įvairioms sąlygoms.

Techniniai duomenys

• Polių skaičius: 1
• Charakteristika: C
• Nominali srovė: 6 A
• Nominali įtampa: 230/400 V AC
• Dažnis: 50/60 Hz

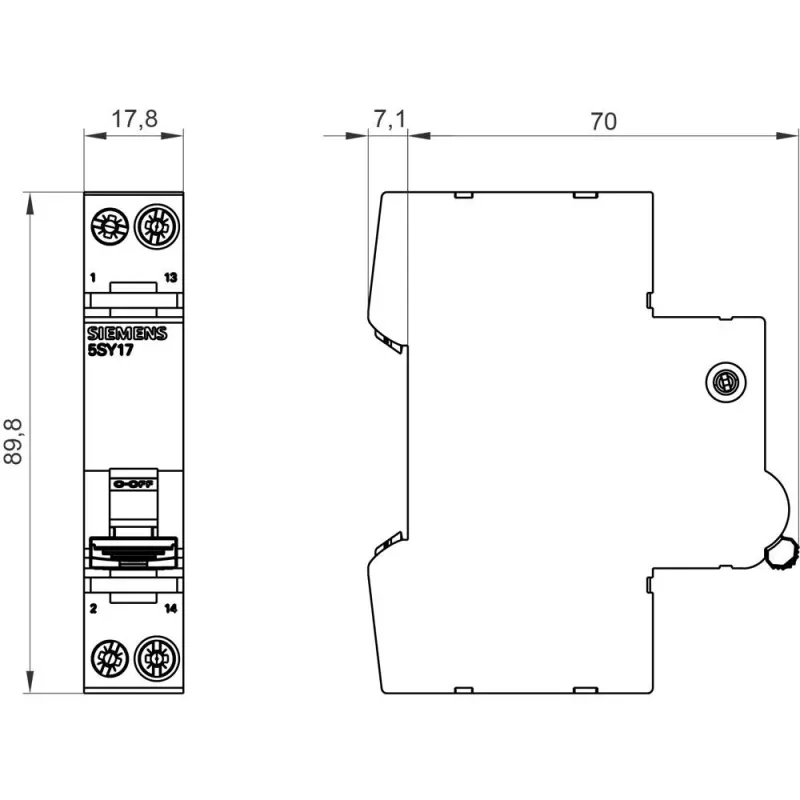

• Montavimo gylis: 70 mm
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su korpusu)
• Gnybtų tipas: varžtiniai
• Laidininko skerspjūvis (kietas): 0,75–35 mm²
• Laidininko skerspjūvis (lankstus): 0,75–25 mm²
• Elektrinis patvarumas: 10 000 perjungimų
• Mechaninis patvarumas: 20 000 perjungimų
• Viršįtampių kategorija: III
• Užteršimo laipsnis: 3

Kam tinka

Šis automatinis jungiklis puikiai tinka tiek pramoninėms, tiek komercinėms patalpoms, kuriose reikalinga ne tik apsauga, bet ir būsenos signalizacija. Jis dažnai naudojamas valdymo spintose, kur svarbu žinoti, ar grandinė įjungta. Dėl C charakteristikos jis atlaiko trumpalaikes įjungimo sroves, todėl tinka varikliams ar transformatoriams.

Kaip naudoti

Montuojamas ant DIN bėgelio (EN 60715). Prijunkite fazinį laidą prie viršutinio gnybto, o apkrovą – prie apatinio. Pagalbinio kontakto gnybtus naudokite signalizacijai arba valdymo grandinėms prijungti. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Patarimas: jei planuojate naudoti pagalbinį kontaktą nuotoliniam stebėjimui, pasirinkite tinkamą įtampą ir srovę atitinkančią signalizacijos grandinę. Visada laikykitės vietinių elektros saugos taisyklių.
