Siemens 5SY17042 automatinis jungiklis 1P Z 4A 10kA su pagalbiniu kontaktu 1NO

10 kA perjungimo galia – štai kas išskiria Siemens 5SY17042 automatinį jungiklį iš daugelio kitų. Šis vienpolis įrenginys su Z charakteristika, skirtas 4 A vardinei srovei, ne tik apsaugo grandinę nuo perkrovos ir trumpojo jungimo, bet ir turi integruotą pagalbinį kontaktą 1NO, kuris praneša apie jungiklio būseną PLC ar stebėjimo sistemai. Tai labai patogu, kai reikia nuotoliniu būdu sekti, ar grandinė veikia.

Kodėl verta rinktis

Z charakteristika užtikrina greitą suveikimą puslaidininkių grandinėse ir valdymo transformatoriuose. Pagalbinis kontaktas leidžia stebėti būseną be papildomų laidų. Tvirtas korpusas atlaiko net 10 000 elektrinių ir 20 000 mechaninių perjungimų, tad tarnaus ilgai net ir sudėtingomis sąlygomis.

Kam tinka

• Pramoninių mašinų valdymo grandinių apsaugai
• Pastatų automatizavimo sistemoms, kuriose reikia grįžtamojo ryšio
• Skirstomiesiems skydams su DIN bėgeliu

Pagrindinės specifikacijos

• Polių skaičius: 1P
• Suveikimo charakteristika: Z
• Vardinė srovė: 4 A
• Vardinė įtampa: 230/400 V AC
• Vardinė perjungimo galia: 10 kA
• Dažnis: 50/60 Hz

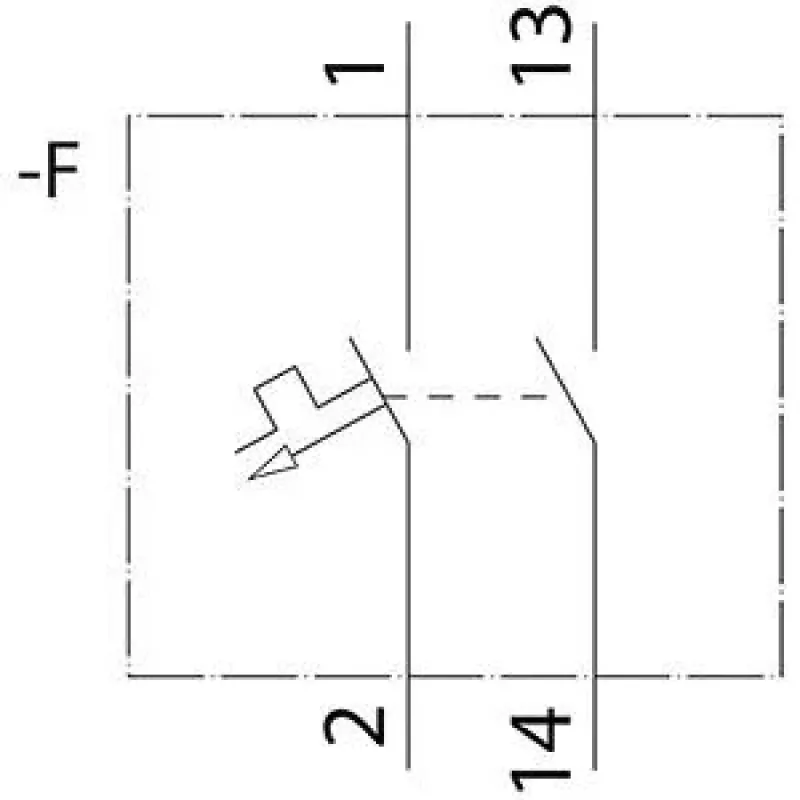

• Pagalbinis kontaktas: 1 NO (normaliai atviras)
• Montavimas: DIN bėgelis (EN 60715)
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su dėžute)
• Elektrinis atsparumas: 10 000 perjungimų
• Mechaninis atsparumas: 20 000 perjungimų
• Darbinė temperatūra: -25 iki +45 °C
• Vardinė izoliacijos įtampa: 500 V
• Vardinė impulsinė įtampa: 4 kV

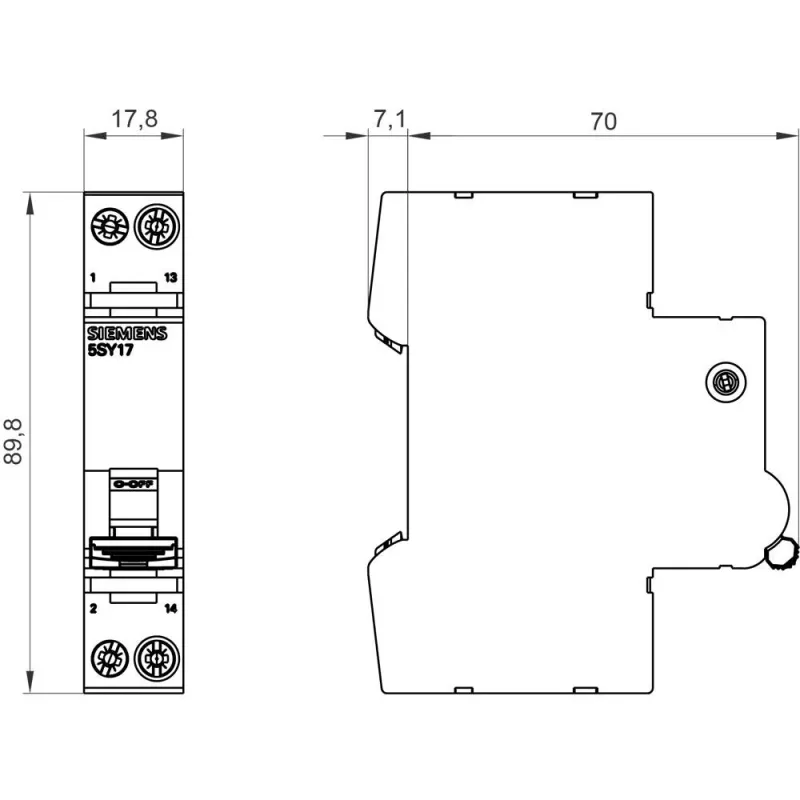

• Montavimo gylis: 76 mm

Kaip naudoti

Jungiklį sumontuokite ant standartinio DIN bėgelio (EN 60715) ir prijunkite laidus prie varžtinių gnybtų. Pagalbinio kontakto 1NO išvadus prijunkite prie signalinės grandinės, kad galėtumėte stebėti jungiklio būseną. Įrenginys atitinka IEC/EN 60898-1 standartą.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas. Jei naudojate kelis automatinius jungiklius, pažymėkite kiekvieną, kad ateityje būtų lengviau identifikuoti. Reguliariai tikrinkite, ar gnybtai tvirtai priveržti – taip išvengsite perkaitimo.
