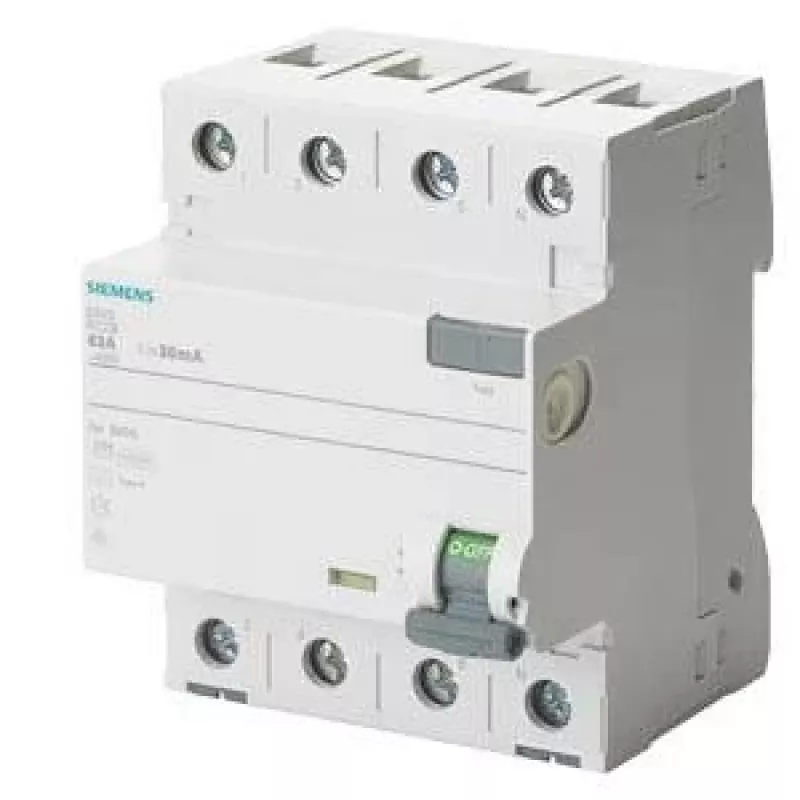

SIEMENS 5SV36468 liekamosios srovės automatinis jungiklis, A tipo, 63 A, 300 mA, 4 polių, 400 V, selektyvus

Kai elektros instaliacijoje svarbu išvengti netikėtų atjungimų ir užtikrinti gaisrinę saugą, selektyvus liekamosios srovės automatinis jungiklis tampa patikimu sprendimu. SIEMENS 5SV36468 su 300 mA jautrumu ir 63 A vardine srove skirtas trifazėms sistemoms iki 400 V, kuriose būtinas atsparumas didelėms apkrovoms ir suderinamumas su žemesnio lygio apsaugos įtaisais.

Kodėl verta rinktis

• Selektyvus (laiko uždelsimo) veikimas – suveikia tik pažeistoje grandinėje, todėl išvengiama nereikalingo visos sistemos atjungimo.
• A tipo jutiklis reaguoja į kintamąją ir pulsuojančiąją nuolatinę liekamąją srovę, užtikrindamas platesnę apsaugą.
• 63 A vardinė srovė ir 300 mA liekamosios srovės veikimo srovė tinka didelės galios grandinėms.
• Kompaktiškas 4 modulių plotis (72 mm) taupo vietą DIN bėgelyje.
• 10 kA vardinė sąlyginė trumpojo jungimo srovė garantuoja atsparumą trumpiesiems jungimams.

Techniniai duomenys

• Prietaiso tipas: liekamosios srovės automatinis jungiklis (RCCB)
• Liekamosios srovės tipas: A

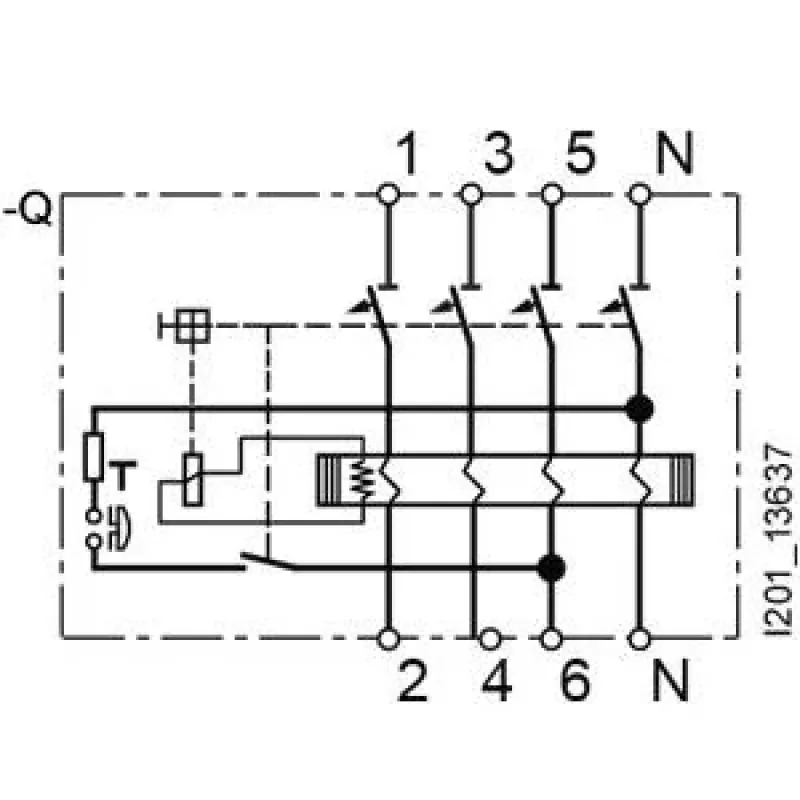

• Polių skaičius: 4 (3P+N)
• Vardinė srovė (In): 63 A
• Vardinė liekamosios srovės veikimo srovė (IΔn): 300 mA
• Vardinė įtampa (Un AC): 400 V
• Vardinis dažnis: 50/60 Hz
• Selektyvumas: selektyvus (su laiko uždelsimu)
• Vardinė sąlyginė trumpojo jungimo srovė (Inc): 10 kA
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Montavimo tipas: DIN bėgelis

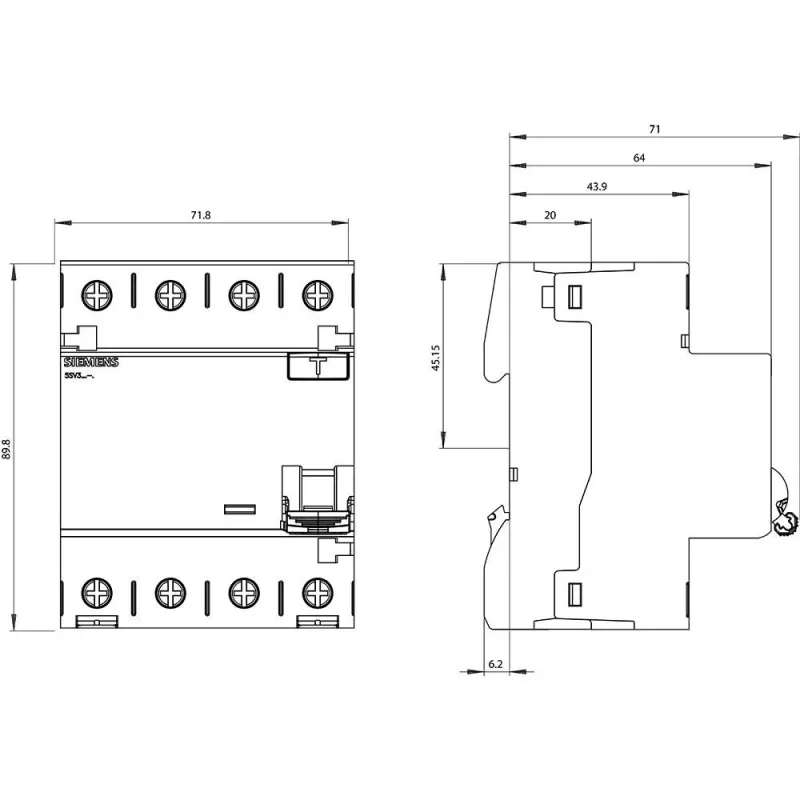

• Modulių plotis: 4 MW (72 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (korpusas)
• Darbinė temperatūra: nuo -25 iki +45 °C
• Gnybtų tipas: dėžutės gnybtai
• Gnybtų talpa (vientisai/susukti): 0,75–35 mm²
• Standartai: IEC 61008-1

Kam tinka

Šis įtaisas rekomenduojamas pramoninėms ir komercinėms patalpoms, kuriose svarbus elektros tiekimo nepertraukiamumas ir apsauga nuo gaisro. Jis puikiai tinka kaip pagrindinė apsauga prieš žemesnio lygio liekamosios srovės prietaisus, pavyzdžiui, 30 mA RCCB, užtikrinant selektyvų veikimą.

Kaip naudoti

Montuokite ant standartinio DIN bėgelio, laikydamiesi vietinių elektros instaliacijos taisyklių. Prieš jungdami maitinimą, patikrinkite, ar gnybtuose tvirtai prisukti laidininkai (0,75–35 mm²). Periodiškai testuokite įtaisą naudodami testo mygtuką, kad įsitikintumėte, jog jis veikia tinkamai.

Patarimas: siekiant užtikrinti selektyvumą, už šio įtaiso įrenkite mažesnės vardinės liekamosios srovės (pvz., 30 mA) RCCB, kad gedimo atveju suveiktų tik artimiausia apsauga, o ne visas pastatas liktų be elektros.
