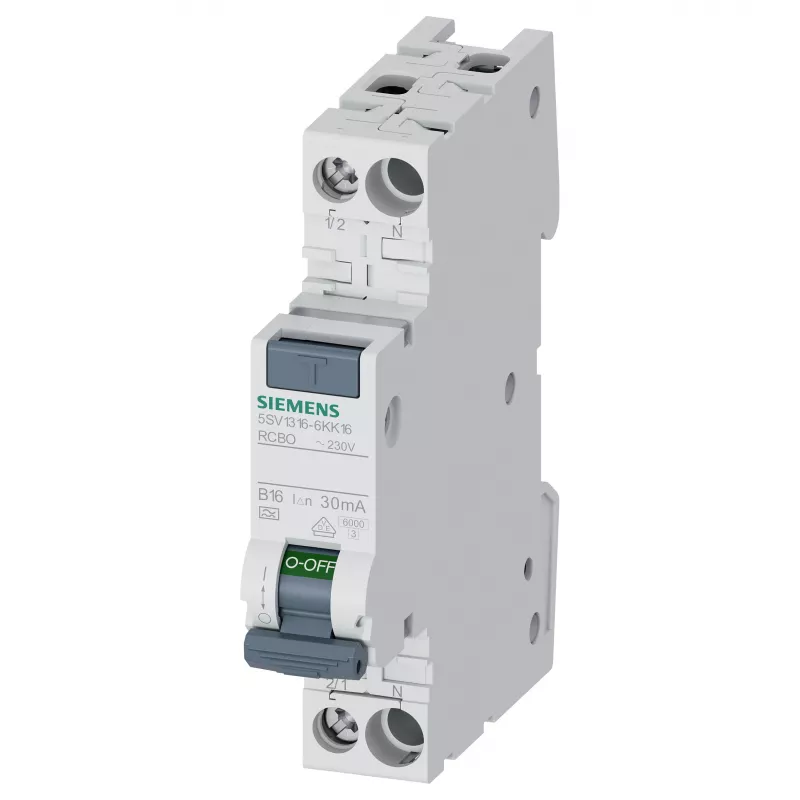

Siemens 5SV13166KK16 RCBO 2 polių 16 A 30 mA, B charakteristikos, A tipo, 6 kA

Siemens 5SV13166KK16 – tai kompaktiškas RCBO (FI/LS jungiklis) iš SENTRON 5SV1 serijos, užtikrinantis apsaugą nuo perkrovos, trumpojo jungimo ir nuotėkio srovės vos 1 TE (modulio pločio). Tai 2 polių įrenginys, kurio vardinė srovė – 16 A, o vardinė nuotėkio srovė – 30 mA. Jis pasižymi A tipo nuotėkio srovės apsauga ir B charakteristikos išjungimu. Įrenginys yra VDE patikrintas ir sertifikuotas pagal DIN EN 61009-1 bei DIN EN 61009-2-1.

Pagrindinės savybės

• Kombinuota apsauga nuo perkrovos, trumpojo jungimo ir nuotėkio srovės
• Kompaktiška konstrukcija: 1 TE (1P+N)
• A tipo nuotėkio srovės apsauga
• B charakteristikos išjungimas
• VDE patikrintas ir sertifikuotas pagal DIN EN 61009-1, DIN EN 61009-2-1
• Perjungiamas neutralusis laidas
• Apsauga nuo klaidingo suveikimo
• Blokavimo funkcija
• Duomenų matricos kodas, leidžiantis greitai pasiekti techninius duomenis per Siemens Industry Online Support programėlę

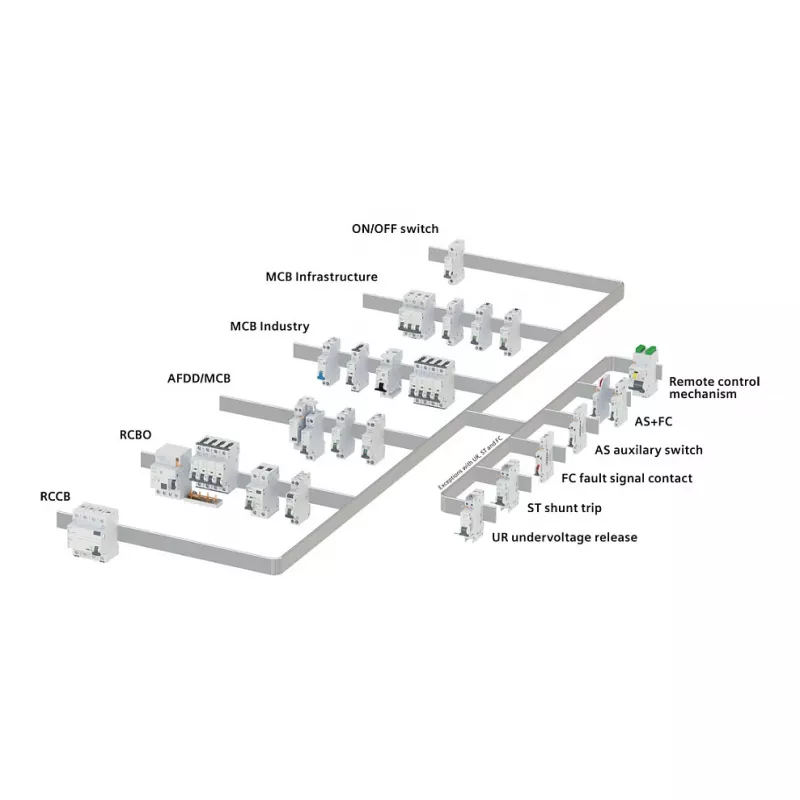

• Galima papildyti SENTRON sistemos priedais

Specifikacijos

• Prekės ženklas: Siemens
• MPN: 5SV13166KK16
• Polių skaičius: 2
• Apsaugotų polių skaičius: 1
• Modulio vienetų skaičius (TE): 1
• Vardinė srovė: 16 A
• Vardinė įtampa: 230 V
• Įtampos tipas: AC
• Vardinė izoliacijos įtampa (Ui): 253 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Vardinė nuotėkio srovė: 30 mA

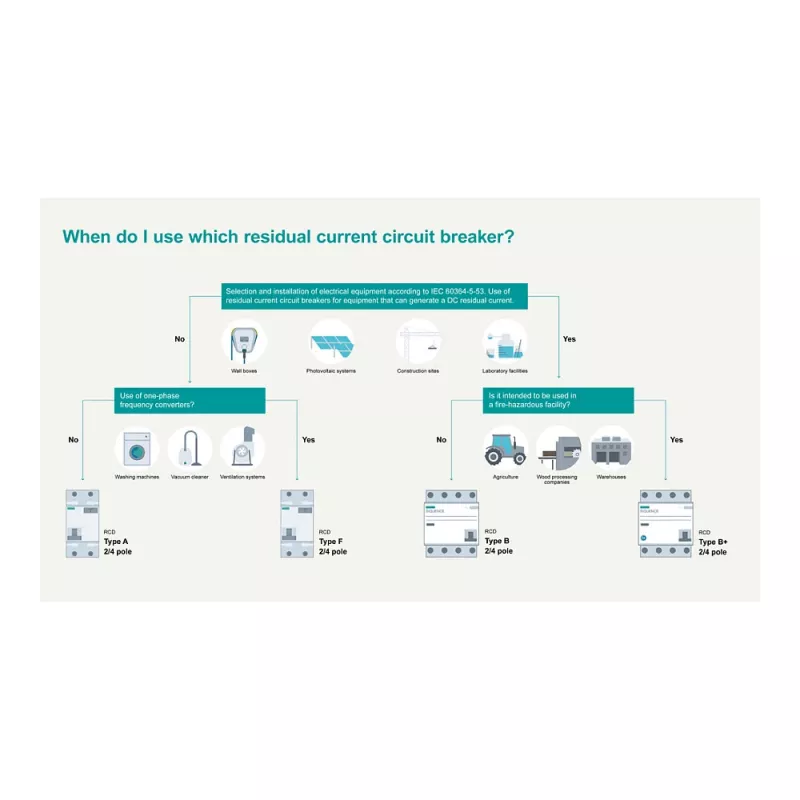

• Nuotėkio srovės tipas: A
• Išleidimo charakteristika: B
• Vardinė trumpojo jungimo pertraukimo galia (IEC 60947-2): 15 kA
• Viršįtampio srovės talpa: 1 kA
• Srovės ribojimo klasė: 3 klasė
• Bendri galios nuostoliai: 3,7 W
• Jungiamų kietųjų laidininkų skerspjūvis: 0,75–16 mm²
• Jungiamų suvytų laidininkų skerspjūvis: 0,75–16 mm²
• Tarptautinės apsaugos (IP) kodas: IP20
• Užterštumo laipsnis: 2
• Viršįtampio kategorija: CAT III
• Montavimo tipas: DIN bėgelis

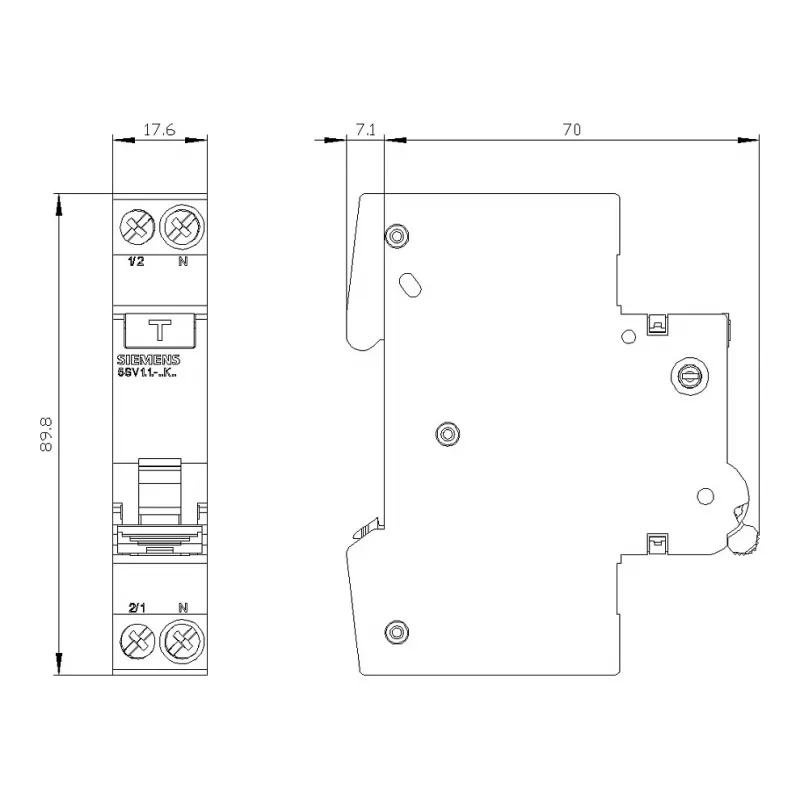

• Montavimo gylis: 7 cm
• Aplinkos temperatūros diapazonas: nuo -25 iki 45 °C
• Atjungimo charakteristika: neatidėtas
• Atitikties sertifikatai: CE, RoHS, REACH

Patarimas: montuodami ant DIN bėgelio, palikite pakankamai vietos 7 cm montavimo gyliui ir užtikrinkite, kad aplinkos temperatūra neviršytų 45 °C.
