Siemens 5SV1316-7KK06 RCBO, 1P+N, 6 A, C kreivė, 30 mA, A tipo, 6 kA

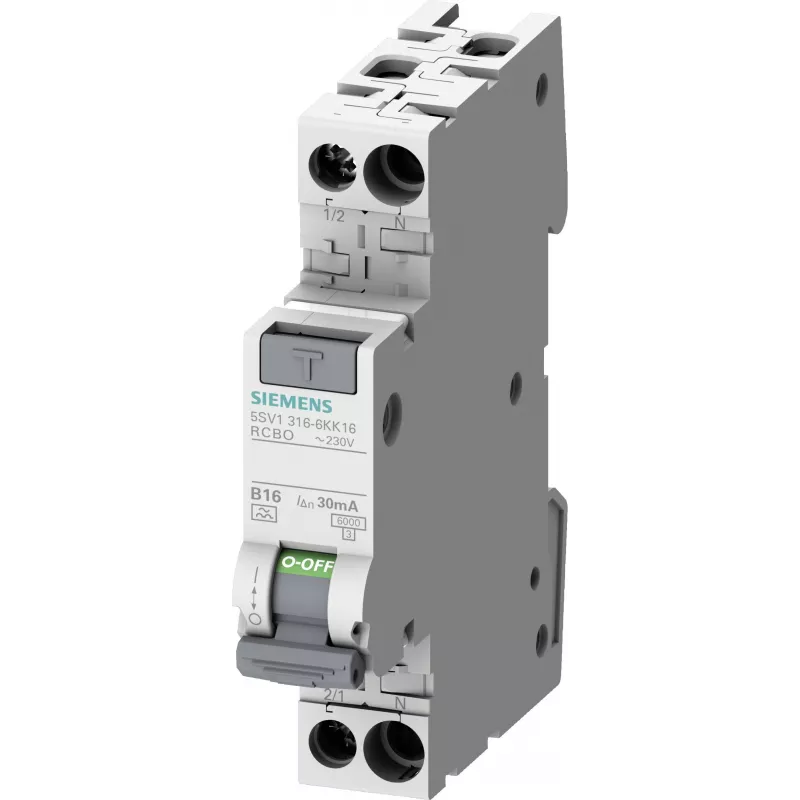

Šis Siemens RCBO modulis užima vos 18 mm ant DIN bėgelio, bet atlieka dviejų įrenginių darbą: saugo nuo viršsrovių ir nuotėkio srovės. Tai patogu, kai skydelyje kiekvienas centimetras yra svarbus.

Kodėl verta rinktis

• Kompaktiška 1 MW (18 mm) konstrukcija taupo vietą skydelyje
• A tipo nuotėkio srovės aptikimas – apsaugo nuo kintamosios ir pulsuojančios nuolatinės srovės nuotėkių
• 6 kA perjungimo galia užtikrina patikimą apsaugą nuo trumpojo jungimo
• Platus darbinės temperatūros diapazonas nuo -25 iki +45 °C
• Ilga elektros tarnavimo trukmė – 10 000 perjungimo ciklų

Techniniai duomenys

• Polių skaičius: 1P+N
• Vardinė srovė: 6 A
• Suveikimo charakteristika: C
• Vardinė nuotėkio srovė: 30 mA
• Nuotėkio srovės tipas: A
• Vardinė perjungimo galia: 6 kA
• Vardinė įtampa: 230 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (TH 35 mm)

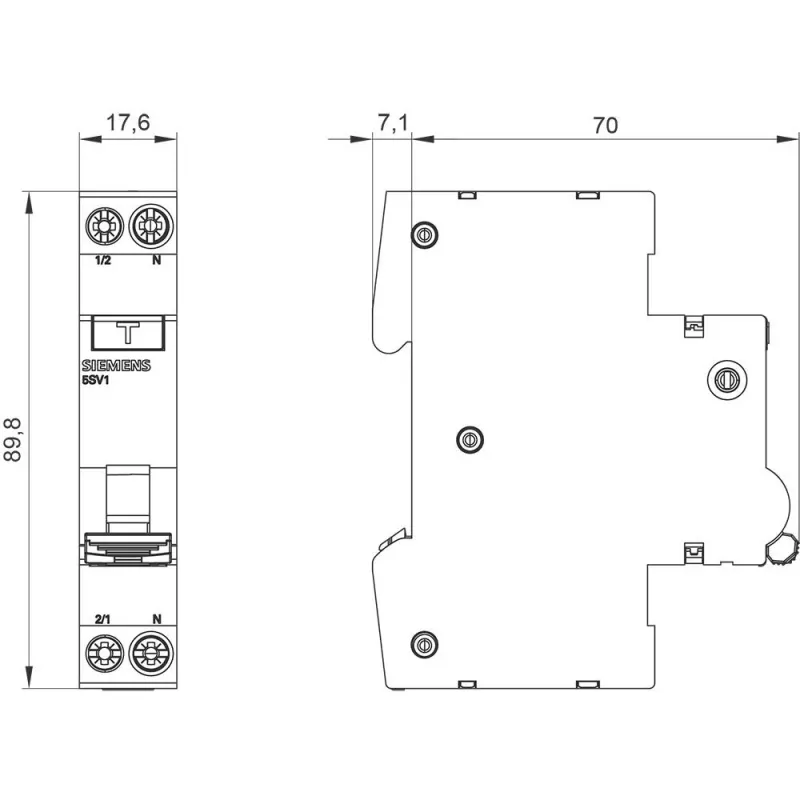

• Modulio plotis: 1 MW (18 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (su dėžute)
• Darbinė temperatūra: -25 iki +45 °C
• Elektros tarnavimo trukmė: 10 000 perjungimo ciklų
• Mechaninė tarnavimo trukmė: 20 000 perjungimo ciklų
• Viršįtampio kategorija: III
• Užterštumo laipsnis: 2
• Standartai: IEC 61009-1

Kam tinka

Šis įrenginys puikiai tinka namų ir komercinėms elektros instaliacijoms, ypač ten, kur reikalinga apsauga nuo nuotėkio srovės ir viršsrovių viename modulyje. Idealiai tinka grandinėms su vidutinėmis įjungimo srovėmis dėl C charakteristikos.

Kaip naudoti

Montuojamas ant standartinio TH 35 mm DIN bėgelio. Prijungus fazę ir nulį, įrenginys automatiškai stebi nuotėkio srovę ir viršsrovę. Esant gedimui, jis atjungia grandinę. Rekomenduojama periodiškai tikrinti veikimą naudojant testavimo mygtuką.

Patarimas: prieš montuodami įsitikinkite, kad grandinės vardinė srovė neviršija 6 A, o nuotėkio srovės tipas atitinka jūsų įrenginius. Jei abejojate, pasikonsultuokite su elektriku.
