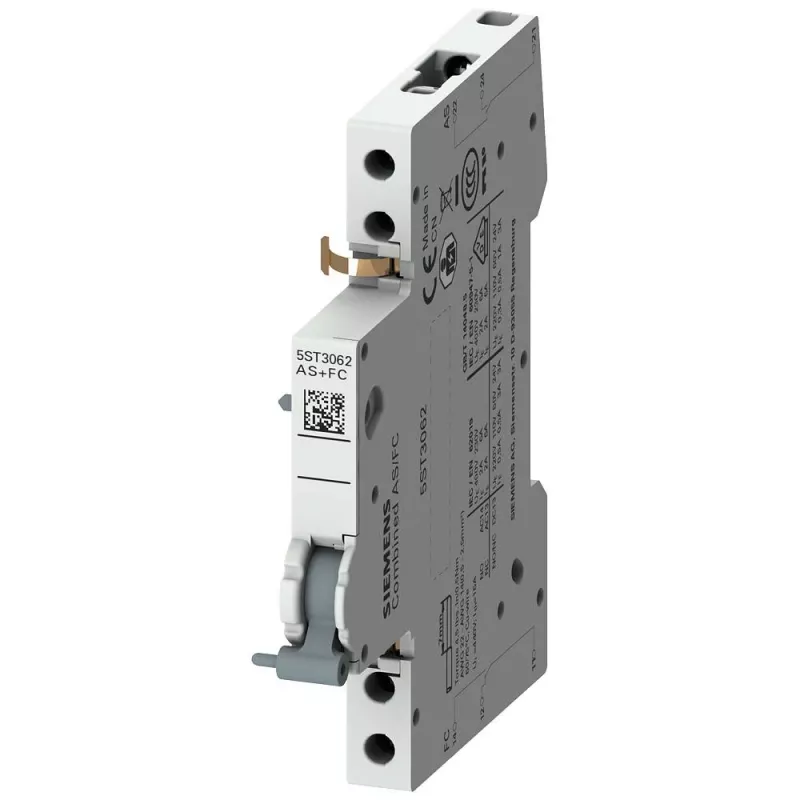

Siemens 5ST3062 pagalbinis kontaktas su 1 perjungiamuoju kontaktu, 0,5 modulio pločio, AC 230/400V, DC 24-220V

Kai reikia stebėti grandinės pertraukiklio ar liekamosios srovės įtaiso būseną modulinėje skydinėje, praverčia patikimas pagalbinis kontaktas. Siemens 5ST3062 su vienu perjungiamuoju kontaktu užima vos 0,5 modulio pločio, todėl lieka daugiau vietos kitiems įtaisams.

Kam skirta

Elektrikams ir skydų montuotojams, kurie naudoja Siemens SENTRON modulinius įtaisus ir nori kompaktiško pagalbinio kontakto signalizacijai ar blokavimui.

Pagrindinės savybės

• 1 perjungiamasis kontaktas (SPDT) lanksčiam signalizavimui
• Tik 0,5 modulio pločio (9 mm) – taupo vietą ant DIN bėgelio
• Platus įtampų diapazonas: AC 230/400 V ir DC 24-220 V
• Sraigtiniai gnybtai patikimam prijungimui
• Didelis mechaninis ilgaamžiškumas – 1 000 000 perjungimų

Specifikacijos

• Gaminio tipas: pagalbinis kontaktas
• Kontakto konfigūracija: 1 perjungiamasis kontaktas (SPDT)
• Modulinis plotis: 0,5 TE (9 mm)
• Nominali darbinė įtampa AC: 230/400 V
• Nominali darbinė įtampa DC: 24-220 V
• Nominali srovė AC-15 esant 230 V: 6 A
• Nominali srovė AC-15 esant 400 V: 3 A
• Nominali srovė DC-13 esant 24 V: 1 A
• Nominali srovė DC-13 esant 220 V: 0,2 A
• Montavimo tipas: DIN bėgelis
• Suderinamumas: Siemens SENTRON moduliniai įtaisai (MCB, RCCB, RCBO)
• Prijungimo tipas: sraigtiniai gnybtai
• Gnybtų talpa vienagysliams: 0,5 - 2,5 mm²
• Gnybtų talpa daugiagysliams: 0,5 - 1,5 mm²
• Elektrinis ilgaamžiškumas: 100 000 perjungimų
• Mechaninis ilgaamžiškumas: 1 000 000 perjungimų
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +55 °C
• Sandėliavimo temperatūra: -40 iki +75 °C
• Gamintojo serija: SENTRON

Naudojimo patarimai

Pritvirtinkite pagalbinį kontaktą tiesiai prie suderinamo SENTRON įtaiso. Įsitikinkite, kad valdymo įtampa atitinka nominalias vertes, kad išvengtumėte kontaktų suvirinimo. Jei perjungiama labai dažnai, atsižvelkite į elektrinio ilgaamžiškumo ribas.

Patarimas: prieš montuodami visada atjunkite maitinimą ir patikrinkite, ar kontaktas tinkamas jūsų įtaisui. Jei reikia daugiau signalinių grandinių, galite pridėti papildomų pagalbinių kontaktų.
