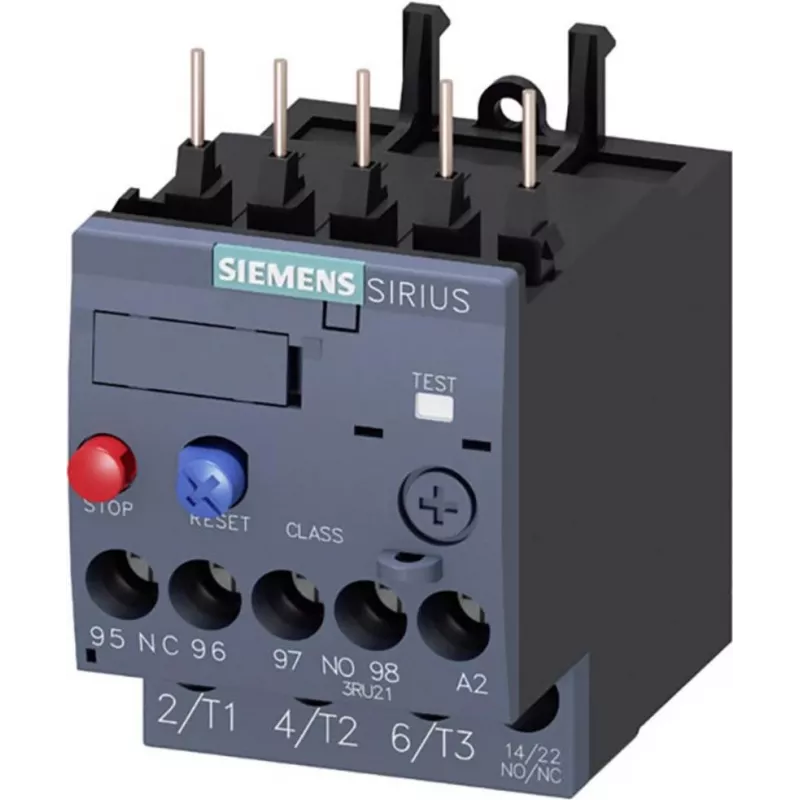

Siemens 3RU2116-4AB0 šiluminė perkrovos relė, 1,1-1,6 A, 10 klasė, S00, varžtiniai gnybtai, 1NO+1NC

Kai elektros variklis dėl perkrovos, fazės praradimo ar užsikirtusio rotoriaus pradeda kaisti, laiku nesureagavus gali sugesti ne tik variklis, bet ir sutrikti visa gamybos linija. Siemens 3RU2116-4AB0 šiluminė perkrovos relė yra patikimas sprendimas, apsaugantis trifazius variklius iki 1,6 A nuo perkaitimo, prailginantis jų tarnavimo laiką ir sumažinantis neplanuotas prastovas. Kompaktiško S00 dydžio relė tvirtinama tiesiai prie Siemens kontaktorių, taip sukuriant vietą taupančią variklio starterio konfigūraciją.

Kam skirta

Ši relė puikiai tinka skydų surinkėjams, techninės priežiūros inžinieriams ir OEM gamintojams, kuriems reikalinga patikima variklių apsauga pramoninėse valdymo sistemose, konvejerių pavarose, siurbliuose ir ventiliatoriuose. Ji tinka ten, kur varikliai veikia 1,1–1,6 A srovės diapazone ir reikalinga 10 klasės suveikimo charakteristika.

Pagrindinės savybės

• Reguliuojama srovės nuostata nuo 1,1 A iki 1,6 A, užtikrinanti tikslią apsaugą nuo perkrovos.
• 10 klasės suveikimo kreivė užtikrina greitą reakciją į perkrovas, tuo pačiu leidžia normalų variklio paleidimą.
• Tiesioginis montavimas ant S00 kontaktorių taupo laidus ir skydo vietą.
• Varžtiniai gnybtai tiek pagrindinėms, tiek pagalbinėms grandinėms užtikrina saugų, vibracijai atsparų sujungimą.
• 1 NO + 1 NC pagalbiniai kontaktai, skirti būsenos signalizavimui ir valdymo blokavimui.
• Rankinis / automatinis atstatymas, pasirenkamas pagal programos reikalavimus.
• Fazės praradimo jautrumas apsaugo nuo vienfazės veikos sąlygų.
• IP20 gnybtų apsauga saugiam darbui uždarose spintose.

Specifikacijos

• Srovės nustatymo diapazonas: 1,1–1,6 A
• Suveikimo klasė: 10 klasė
• Dydis: S00
• Montavimas: tiesioginis montavimas ant kontaktoriaus
• Polių skaičius: 3
• Pagrindinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbinės grandinės prijungimas: varžtiniai gnybtai
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Aplinkos darbinė temperatūra: -20 iki +60 °C
• Perkrovos atleidimo tipas: šiluminis
• Atstatymo funkcija: rankinis / automatinis, pasirenkama
• Apsaugos klasė: IP20 (gnybtai)
• Standartas: IEC 60947-4-1

Patarimai

Nustatykite srovės reguliavimo rankenėlę pagal variklio vardinę apkrovos srovę, kad apsauga būtų optimali. Jei norite automatinio paleidimo po suveikimo, pasirinkite automatinį atstatymą; jei reikia rankinio įsikišimo – rankinį. Visada montuokite relę tinkamame korpuse, kad būtų išlaikyta IP20 apsauga ir išvengta atsitiktinio kontakto su įtampingosiomis dalimis.
