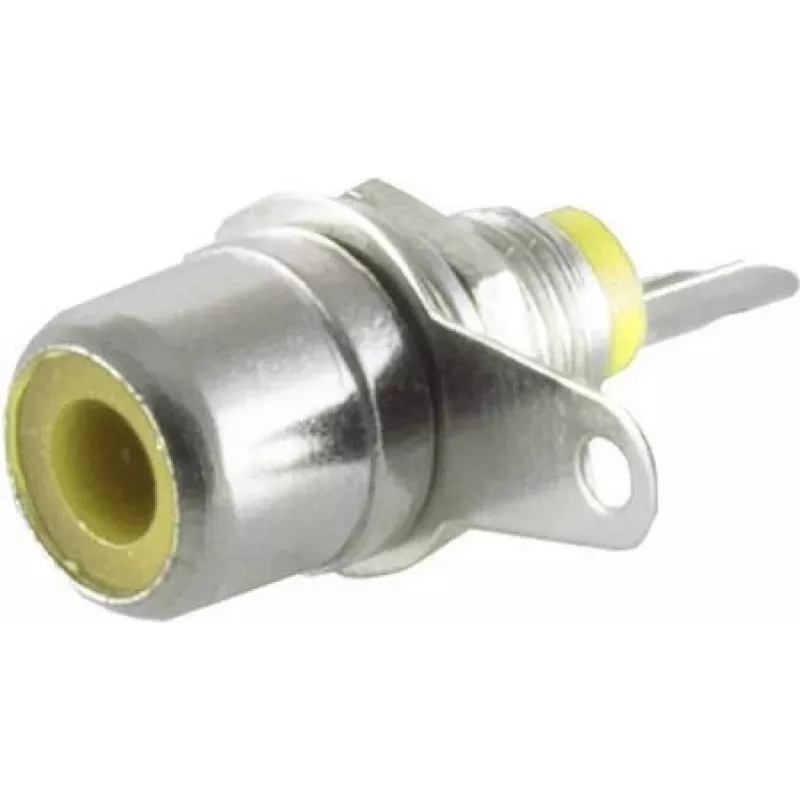

SHIVERPEAKS S/CONN maksimalaus sujungimo RCA skydelio lizdas, geltonas 52090-Y

Kai reikia įmontuoti RCA jungtį į nestandartinį skydelį, korpusą ar stelažą, dažnai susiduriama su problema – sunku rasti patikimą, lituojamą lizdą, kuris tiksliai tilptų į standartinę išpjovą. SHIVERPEAKS S/CONN maksimalaus sujungimo RCA skydelio lizdas geltonos spalvos išsprendžia šią problemą: tai tvirtas, prie skydelio tvirtinamas moteriškas jungtis su standartiniu M8 sriegiu ir 8 mm skydelio išpjova, puikiai tinkanti garso ir kompozitinio vaizdo signalams, kai reikalingas saugus ir profesionalus sujungimas.

Kam tai skirta

Šis RCA skydelio lizdas idealiai tinka garso/video technikams, elektronikos mėgėjams ir įrangos gamintojams, kurie nori pridėti RCA jungtis prie savo skydelių, išvesties dėžių ar stelažinės įrangos. Jis taip pat puikiai tinka taisant ar atnaujinant esamą įrangą, kai reikia patvarios, spalva koduojamos jungties signalų identifikavimui.

Pagrindinės savybės

• Moteriškas RCA (Cinch) lizdas, skirtas montuoti skydelyje ar korpuse
• Geltonas izoliatorius – lengvas spalvinis kodavimas, kai naudojamos kelios jungtys
• Nikeliuoti žalvariniai kontaktai užtikrina patikimą signalo perdavimą ir atsparumą korozijai
• Litavimo prijungimas – saugus ir ilgaamžis sujungimas
• Standartinis M8 sriegis su 8 mm skydelio išpjova – paprastas montavimas
• Tvirtas metalinis korpusas su POM izoliatoriumi – ilgaamžiškumas
• Atitinka RoHS reikalavimus – saugu aplinkai

Specifikacijos

• Jungties tipas: RCA (Cinch) moteriškas
• Montavimo tipas: skydelio / korpuso
• Prijungimo būdas: litavimas
• Kontaktų medžiaga: žalvaris, nikeliuotas
• Izoliatoriaus medžiaga: POM (poliactalis)
• Korpuso medžiaga: metalas
• Skydelio išpjovos skersmuo: 8 mm
• Sriegio dydis: M8
• Maksimalus skydelio storis: apie 4 mm
• Polių skaičius: 2 (signalas, žemė)
• Naudojimas: garso, kompozitinio vaizdo signalams
• RoHS atitiktis: taip

Kaip naudoti

Prieš montuodami įsitikinkite, kad skydelyje išgręžta tiksliai 8 mm skylė, ir nuvalykite jos kraštus. Veržliarakčiu atsargiai priveržkite M8 veržlę, kad nepažeistumėte jungties. Lituodami trumpai įkaitinkite kontaktą, kad neištirptų POM izoliatorius; iš anksto alavuokite laidus. Jei naudojate kelias jungtis, skirtingos spalvos padės atskirti kanalus – geltona dažnai naudojama kompozitiniam vaizdui arba dešiniajam garso kanalui.

Patarimas: prieš lituodami visada nuimkite izoliaciją nuo laidų ir juos alavuokite – taip išvengsite ilgo kaitinimo ir apsaugosite plastikines dalis. Montuodami skydelyje naudokite tvirtinimo veržlę iš abiejų pusių, kad jungtis laikytųsi tvirtai.
