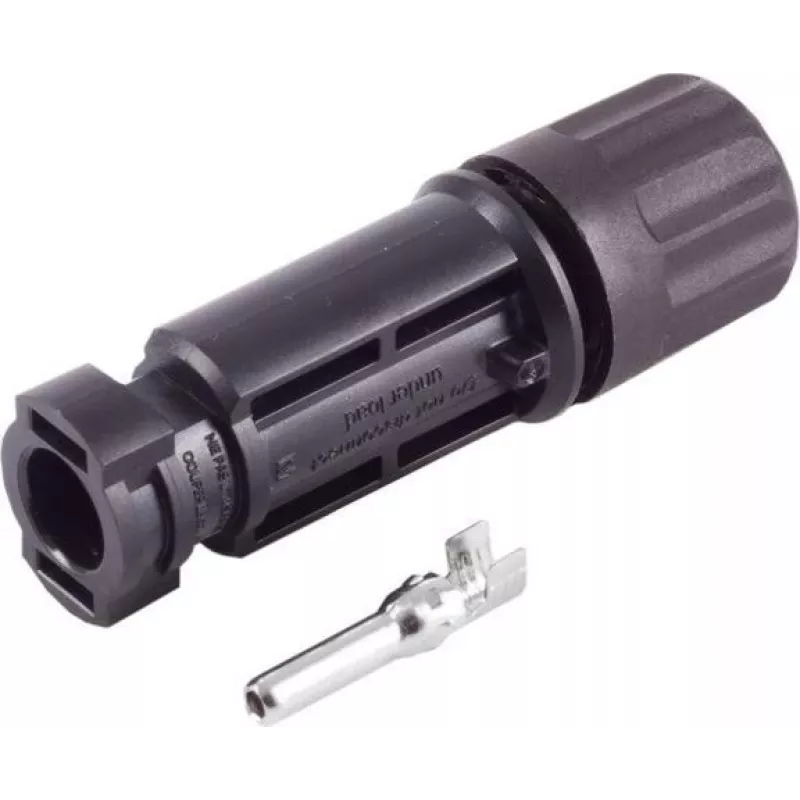

SHIVERPEAKS PV4 saulės energijos jungtis 2,5-6mm² IP68 1500V DC presuojama, 50 vnt. BS02-20015

Saulės elektrinės kabelių sujungimai turi atlaikyti lietų, sniegą ir karštą saulę – todėl SHIVERPEAKS PV4 jungtys sukonstruotos taip, kad užtikrintų patikimą kontaktą net ir atšiauriausiomis sąlygomis. Jų korpusas atsparus UV spinduliuotei, o IP68 apsaugos klasė leidžia panirti į vandenį – tai tikras ilgaamžiškumas, kurio reikia kiekvienai fotovoltinei sistemai.

Kam skirta

Šios jungtys idealiai tinka saulės elektrinių montuotojams, sistemų integratoriams ir techninės priežiūros specialistams, kurie vertina patikimumą. Jos puikiai tinka tiek naujoms instaliacijoms, tiek senų sistemų atnaujinimui, kai reikia MC4 suderinamų jungčių. Jei namuose ar versle turite saulės modulių masyvą, šios jungtys užtikrins saugų ir ilgaamžį ryšį.

Pagrindinės savybės

• Suderinamos su standartinėmis PV4/MC4 jungtimis – plačios galimybės.
• Palaiko 2,5–6 mm² (AWG 14-10) kabelių skerspjūvius.
• IP68 apsaugos klasė – visiška apsauga nuo dulkių ir vandens.
• Skirta iki 1500 V DC įtampai ir 30 A srovei (4-6 mm² kabeliui).
• UV atsparus ir nedegus (UL94-V0) korpusas – ilgaamžiškumas lauke.
• Presuojama jungtis užtikrina hermetišką ir mažos varžos kontaktą.
• Fiksavimo mechanizmas apsaugo nuo atsitiktinio atsijungimo.
• Darbinė temperatūra nuo -40°C iki +90°C.
• Atitinka TÜV ir CE standartus.

Specifikacijos

• Jungties tipas: PV4 (suderinama su MC4)
• Kontaktinė medžiaga: alavuotas varis
• Izoliacinė medžiaga: PPO/PC
• Kontaktinė varža: ≤ 0,5 mΩ
• Saugos klasė: II
• Spalva: juoda
• Pakuotė: 50 vnt.

Kaip naudoti

Prieš pradėdami montavimą, įsitikinkite, kad turite specialų PV jungčių presavimo įrankį. Nuimkite kabelio izoliaciją, įstatykite kontaktą ir presuokite. Tada įsukite kabelio įvorę ir priveržkite 2,5–3 Nm jėga, kad būtų užtikrintas IP68 sandarumas. Sujungdami jungtis, patikrinkite poliškumą – neteisingas sujungimas gali sugadinti įrangą. Jungtys fiksuojamos spragtelėjimu, todėl lengvai pajusite, kai jos tinkamai susijungia.

Patarimas: prieš jungdami modulius prie inverterio, visada patikrinkite, ar presuota jungtis tvirtai laikosi – lengvas patraukimas neturi jos išjudinti. Taip pat rekomenduojama naudoti apsaugines pirštines ir laikytis saugos taisyklių dirbant su aukšta įtampa.
