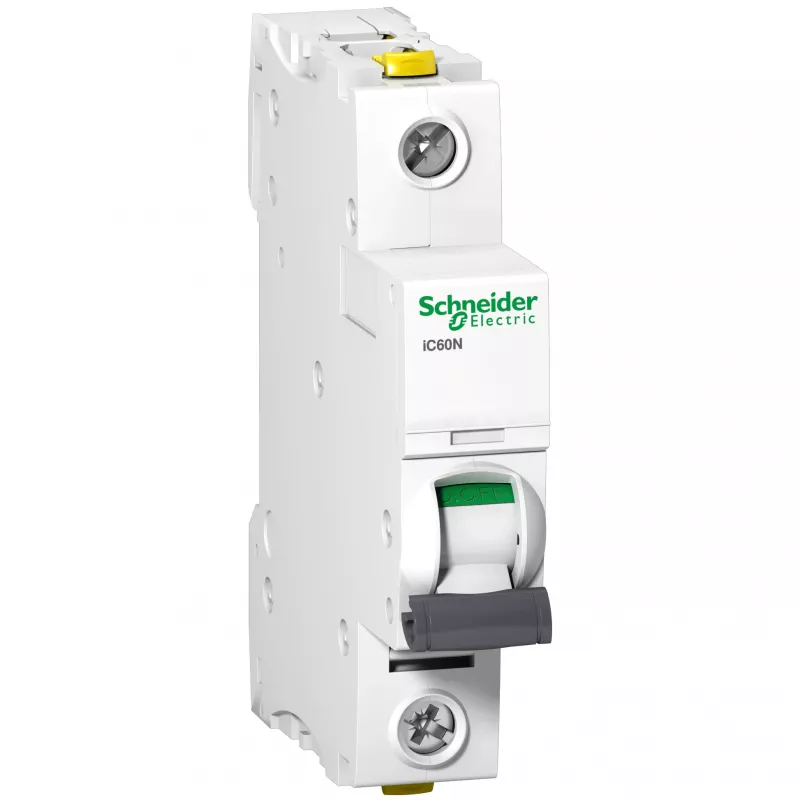

Schneider Electric A9F03106 Miniatiūrinis grandinės pertraukiklis 6A 10kA 1P C kreivė Acti9 iC60N

Ar kada susimąstėte, kas apsaugo jūsų namų elektros grandines nuo perkrovų ir trumpųjų jungimų? Šis mažas, bet galingas prietaisas – „Schneider Electric A9F03106“ miniatiūrinis grandinės pertraukiklis – yra tarsi jūsų elektros sistemos sargybinis. Jis užtikrina, kad net ir netikėtai išaugus srovei, jūsų prietaisai ir laidai liktų nepažeisti.

Kodėl verta rinktis šį pertraukiklį?

„Acti9 iC60N“ serija garsėja savo patikimumu ir ilgaamžiškumu. Šis vienpolis modelis su 6 A vardine srove ir 10 kA atjungimo galia puikiai tinka apsaugoti apšvietimo grandines, smulkią buitinę techniką ar valdymo sistemas. Dėl kompaktiško dizaino jį lengva montuoti ant DIN bėgelio, o termomagnetinė išjungimo technologija užtikrina tikslų veikimą.

Kam jis skirtas?

• Namuose – apsaugoti atskiras grandines, pvz., apšvietimą ar kištukinius lizdus.
• Biuruose ir komercinėse patalpose – užtikrinti nepertraukiamą elektros tiekimą.
• Lengvoje pramonėje – valdyti ir saugoti automatizavimo sistemas.

Pagrindinės specifikacijos

• Tipas: Miniatiūrinis grandinės pertraukiklis (MCB)
• Gamintojo serija: Acti9 iC60N
• Polių skaičius: 1P
• Vardinė srovė (In): 6 A
• Išjungimo charakteristika: C kreivė
• Atjungimo galia (Icu): 10 kA esant 230/240 V kintamajai srovei
• Vardinė darbinė įtampa: 220-240 V kintamoji srovė 50/60 Hz
• Tinklo tipas: Kintamoji ir nuolatinė srovė
• Montavimas: Ant DIN bėgelio
• Apsaugos klasė: IP20 (tik sausoms patalpoms)
• Standartai: EN/IEC 60898-1, EN/IEC 60947-2
• Gnybtų talpa: 1–25 mm² (kieta šerdis), 1–16 mm² (lanksti šerdis)
• Mechaninis atsparumas: 20 000 ciklų
• Elektrinis atsparumas: 10 000 ciklų
• Darbinė temperatūra: nuo -35 iki 70 °C
• Taršos laipsnis: 3

Kaip naudoti?

Pertraukiklį montuokite ant DIN bėgelio skirstomajame skydelyje. Prijunkite fazinį laidą prie įėjimo (viršuje) ir išėjimo (apačioje) gnybtų, užtikrindami tinkamą priveržimą. Prieš atlikdami bet kokius darbus, įsitikinkite, kad grandinė yra atjungta nuo įtampos.

Patarimai

Norėdami užtikrinti maksimalią apsaugą, šį MCB derinkite su „Acti9“ serijos liekamosios srovės įtaisu (RCD). Visada laikykitės vietinių elektros instaliacijos taisyklių ir gamintojo rekomendacijų. Prieš montuodami patikrinkite, ar pertraukiklio charakteristikos atitinka jūsų grandinės poreikius.
