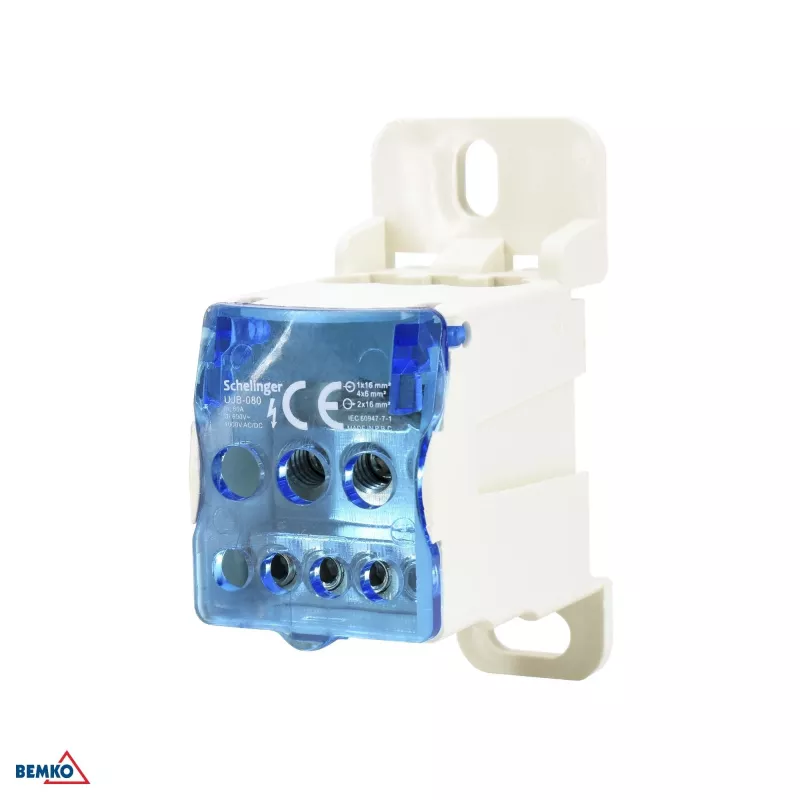

SCHELINGER A18-UJB-080 7-ių gnybtų skirstymo blokas 100A 500V DIN bėgeliui

Kai valdymo spintoje reikia iš vieno maitinimo šaltinio patikimai išskirstyti energiją į kelias grandines, SCHELINGER A18-UJB-080 yra būtent tas sprendimas, kuris padeda išvengti netvarkos ir rizikos. Vienas didelis įvesties gnybtas priima 10–35 mm² laidininką, o šeši išvesties gnybtai – 1,5–16 mm² laidus, o visa tai skirta 100 A srovei ir 500 V kintamajai įtampai. Kompaktiškas pilkas poliamido korpusas montuojamas ant standartinio DIN bėgelio arba tiesiai prie plokštės, todėl laidai išlieka tvarkingi ir lengvai pasiekiami.

Pagrindinės specifikacijos

• Gnybtų skaičius: 7 (1 įvestis, 6 išėjimai)
• Įvesties skerspjūvis: 10–35 mm²
• Išvesties skerspjūvis: 1,5–16 mm²
• Vardinė srovė: 100 A
• Vardinė įtampa: 500 V AC
• Vienpolis, varžtiniai gnybtai
• Montavimas: DIN bėgelis TH35 arba varžtais
• Korpusas: poliamidas (PA), pilka spalva
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25°C iki +70°C
• Standartai: EN 60947-7-1

Kodėl verta rinktis

Žalvariniai laidininkai ir tvirtas poliamido korpusas užtikrina ilgaamžiškumą, o aiškūs žymėjimai ir pakankami tarpai palengvina montavimą. Didelė srovės galia ir platus laidų diapazonas leidžia naudoti šį bloką tiek pagrindiniam skirstymui, tiek atšakoms, todėl nereikia įvairių jungčių tipų.

Kam tinka

• Energijos skirstymui pramoninėse valdymo spintose
• Kelių grandinių maitinimui iš vieno šaltinio skirstomuosiuose įrenginiuose
• Laidų organizavimui jungiamosiose dėžutėse ir korpusuose
• Esamų instaliacijų atnaujinimui kompaktišku DIN bėgelio sprendimu

Naudinga žinoti

Blokas skirtas 3 užterštumo laipsnio aplinkai ir atitinka EN 60947-7-1, užtikrindamas saugų darbą įprastose pramoninėse sąlygose. Priveržimo momentai: įvestis – 3,5 Nm, išėjimai – 1,2 Nm, kad jungtys neatsilaisvintų.

Patarimas: prieš montuodami įsitikinkite, kad laidų skerspjūvis atitinka gnybtų diapazoną, ir naudokite tinkamą priveržimo momentą, kad užtikrintumėte patikimą kontaktą.
