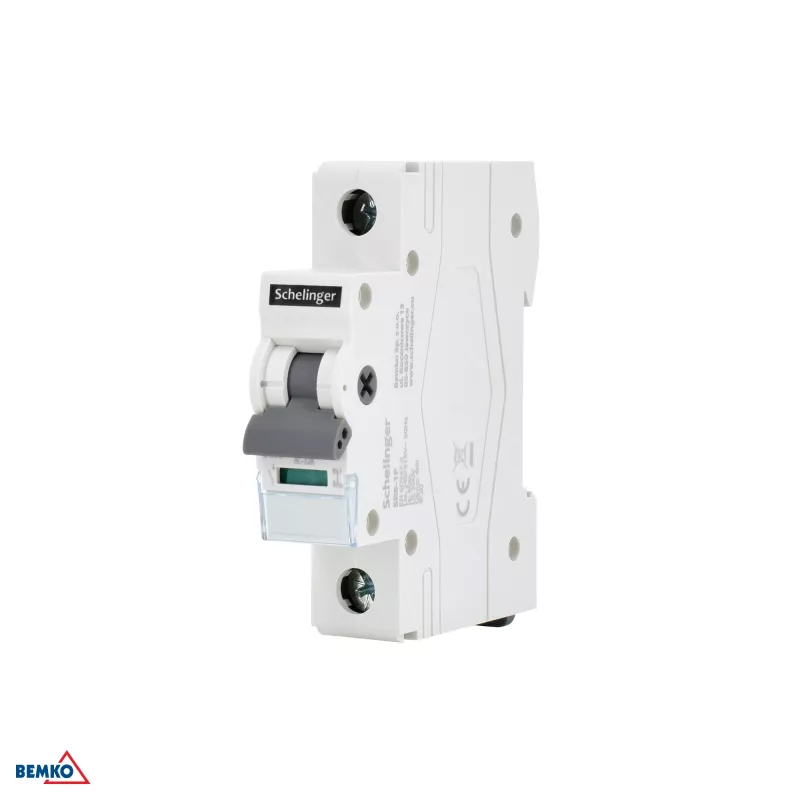

SCHELINGER A11-SR8-1P-063 1 poliaus 63A izoliacinis jungiklis, DIN bėgeliui, 230/400V AC

63 amperų vieno poliaus izoliacinis jungiklis, kuris telpa į vos vieną modulį – tai SCHELINGER A11-SR8-1P-063. Šis kompaktiškas įrenginys ne tik taupo vietą skirstomajame skydelyje, bet ir užtikrina patikimą atjungimą net intensyviai naudojamose grandinėse. Skirtingai nei daugelis analogų, jis priima laidus iki 25 mm², todėl nereikia sukti galvos dėl storų gyslų ar papildomų įvorių.

Privalumai, kuriuos pajusite kasdien

• Vieno modulio plotis (18 mm) – daugiau laisvos vietos kitiems įrenginiams.
• Didelė 63 A srovė – tinka tiek buitinėms, tiek lengvos pramonės reikmėms.
• Platus įtampos diapazonas 230/400 V AC – universalus sprendimas įvairioms sistemoms.
• Aiškus įjungimo/išjungimo indikatorius – visada matote būseną.
• Ilgaamžiškumas: 10 000 mechaninių ciklų užtikrina ilgą tarnavimo laiką.
• Priekinė panelė su IP40 apsauga – saugu naudoti uždarose skirstyklose.

Kam jis tinka?

Šis jungiklis puikiai tinka namų elektros skydams, garažams, dirbtuvėms ar komerciniams pastatams, kur reikia patikimo vienfazio atjungimo. Jis taip pat pravers techninės priežiūros metu, kai norite visiškai atjungti grandinę nuo įtampos. Dėl savo kompaktiškumo jis idealus tais atvejais, kai skydelyje vietos mažai, o reikalavimai – dideli.

Pagrindinės specifikacijos

• Tipas: izoliacinis jungiklis (atjungiklis)
• Polių skaičius: 1P (vienas polius)
• Vardinė srovė (In): 63 A
• Vardinė įtampa (Ue): 230/400 V AC
• Vardinė izoliacijos įtampa (Ui): 500 V
• Atsparumas impulsinei įtampai (Uimp): 4 kV
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (TH35)
• Modulio plotis: 1 modulis (18 mm)
• Standartų atitiktis: PN-EN 60947-3 (IEC/EN 60947-3)
• Laidų skerspjūvis: 1–25 mm² (lankstus/rigidiškas)
• Apsaugos laipsnis (priekis): IP40
• Apsaugos laipsnis (gnybtai): IP20
• Mechaninis atsparumas: 10 000 ciklų
• Elektrinis atsparumas: 1 500 ciklų
• Darbinė temperatūra: -25°C iki +50°C
• Spalva: pilka/balta

Kaip naudoti?

Sumontuokite jungiklį ant standartinio TH35 DIN bėgelio – jis tiesiog užsifiksuoja. Prijunkite laidus prie gnybtų, kurie priima tiek lanksčius, tiek standžius laidus nuo 1 mm² iki 25 mm². Įsitikinkite, kad jungiklis yra išjungtas prieš atliekant darbus. Dėl aiškios ON/OFF indikacijos visada žinosite grandinės būseną. Darbinė temperatūra nuo -25°C iki +50°C leidžia jį naudoti net nešildomose patalpose, jei tik yra tinkama apsauga nuo aplinkos poveikio.

Patarimas: prieš montuodami įsitikinkite, kad skydelyje pakanka vietos – šis jungiklis užima tik vieną modulį, todėl galėsite lengvai suplanuoti likusius įrenginius. Be to, naudodami lanksčius laidus, nepamirškite užspausti įvorių, kad užtikrintumėte tvirtą ir saugų kontaktą.
