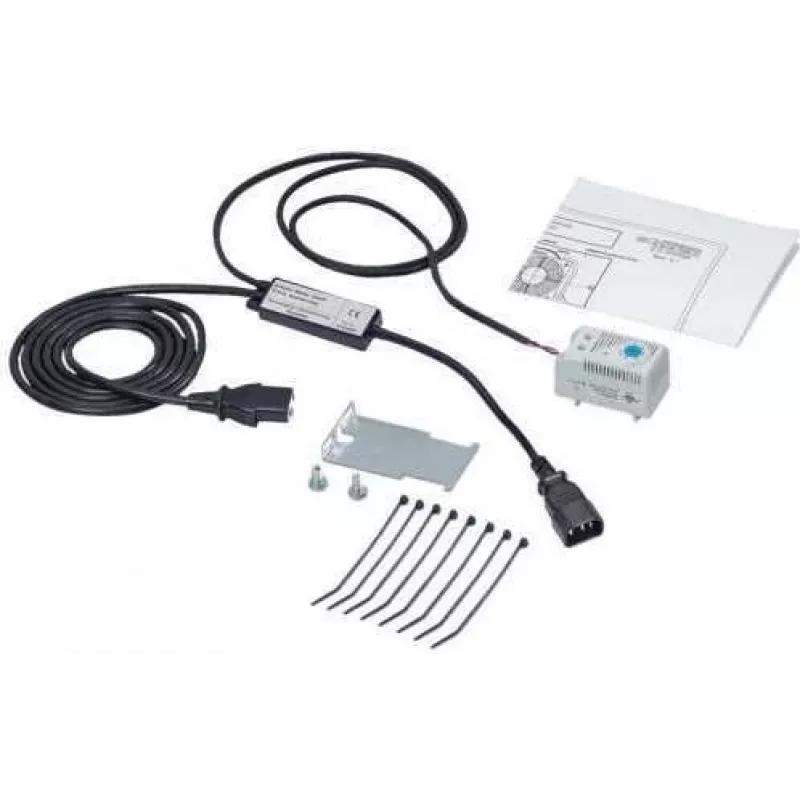

SCHÄFER IT SYSTEMS termostatas ventiliatoriaus valdymui, 0–+60 °C, perjungiamasis kontaktas, DIN bėgelio montavimas, 6763000

Kai spintos viduje temperatūra svyruoja, ventiliatorius gali veikti per ilgai arba neįsijungti laiku. SCHÄFER IT SYSTEMS termostatas ventiliatoriaus valdymui užtikrina tikslų įjungimą ir išjungimą pagal nustatytą temperatūrą, todėl ventiliatorius dirba tik tada, kai tikrai reikia.

Kam skirta

Šis termostatas skirtas elektrikams, skydų montuotojams ir HVAC specialistams, kurie automatiškai valdo ventiliatorius spintose, valdymo skydeliuose ar kitose sistemose, kur svarbi temperatūros priežiūra. Jis tvirtinamas ant DIN bėgelio ir prijungiamas dviem laidais.

Pagrindinės savybės

• Reguliuojama temperatūra nuo 0 iki +60 °C
• Perjungimo diferencialas 7 K (±4 K paklaida) apsaugo nuo dažno įjunginėjimo
• Perjungiamasis kontaktas (SPDT), skirtas 250 V AC, 10 A varžinei apkrovai
• Bimetalinis termostatinis jutiklis nereikalauja išorinio maitinimo
• Montuojamas ant 35 mm DIN bėgelio su fiksatoriumi
• Prijungimas 2 polių varžtiniais gnybtais, maks. laido skerspjūvis 2,5 mm²
• Korpusas iš liepsnai atsparaus plastiko (UL94 V-0), šviesiai pilkos spalvos (RAL 7035)
• Apsaugos klasė IP20, skirta naudoti patalpose

Specifikacijos

• Temperatūros nustatymo diapazonas: 0–+60 °C
• Perjungimo diferencialas: 7 K (±4 K paklaida)
• Kontakto tipas: perjungiamasis kontaktas (SPDT)
• Kontakto apkrova AC: 250 V AC, 10 A (varžinė apkrova)
• Kontakto apkrova DC: 30 W
• Jutiklio elementas: termostatinis bimetalas
• Montavimo tipas: 35 mm DIN bėgelio fiksatorius
• Prijungimo tipas: 2 polių varžtiniai gnybtai
• Maks. laido skerspjūvis: 2,5 mm² (vienagyslis arba daugiagyslis)
• Korpuso medžiaga: plastikas (UL94 V-0, liepsnai atsparus)
• Apsaugos klasė: IP20
• Darbinė temperatūra: -20–+80 °C
• Sandėliavimo temperatūra: -45–+80 °C
• Spalva: šviesiai pilka (RAL 7035)
• Patvirtinimai: VDE, UL/cUL
• Mechaninis ilgaamžiškumas: > 100 000 ciklų
• Elektrinis ilgaamžiškumas: > 10 000 ciklų

Kaip naudoti

Nustatykite norimą temperatūrą reguliavimo ratuku. Termostatas įsijungs, kai temperatūra viršys nustatytąją plius diferencialą, ir išsijungs, kai nukris žemiau nustatytosios minus diferencialą. Užtikrinkite, kad bimetalinis jutiklis būtų veikiamas oro srauto, kurį norite stebėti.

Patarimas: montuodami ant DIN bėgelio palikite šiek tiek vietos aplink termostatą, kad jutiklis geriau jaustų aplinkos temperatūrą. Periodiškai patikrinkite gnybtų priveržimą, ypač po kelių šildymo ir vėsinimo ciklų.
