S CONN MAXIMUM CONNECTIVITY PV4 prailginimo kabelių rinkinys, 4mm², 2x 25m, juodas 02-32105

Kai saulės moduliai sumontuoti toli nuo inverterio, tenka prailginti nuolatinės srovės grandinę. S CONN MAXIMUM CONNECTIVITY PV4 prailginimo kabelių rinkinys – du 25 m ilgio 4 mm² saulės kabeliai su jau sumontuotais MC4 suderinamais jungikliais – leidžia saugiai ir efektyviai sujungti modulius su inverteriu arba jungiamąja dėže.

Ką gausite kasdien

Sumontavus šiuos kabelius, nereikės sukti galvos dėl ilgų laidų, įtampos kritimo ar oro sąlygų. Kabeliai paruošti naudojimui – tereikia sujungti su moduliais ir inverteriu. Tinka tiek nuosekliam, tiek lygiagrečiam jungimui.

Kam skirtas

Saulės elektrinių montuotojams ir sistemų integratoriams, kuriems reikia patikimo, ilgo prailginimo namų ar komercinėse instaliacijose, kai modulių eilės nutolusios nuo inverterio.

Pagrindinės savybės

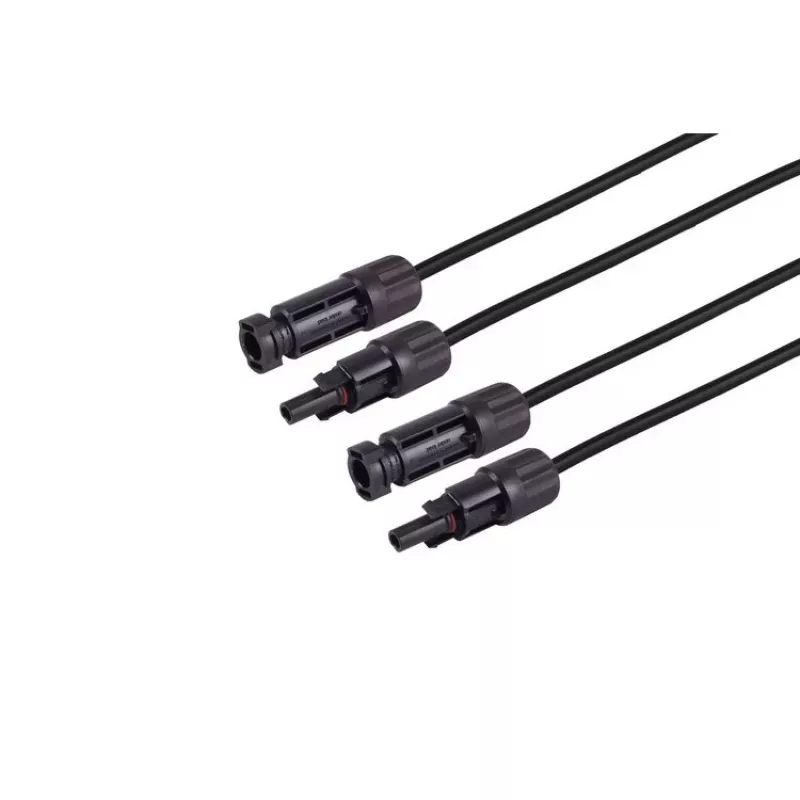

• Rinkinį sudaro du 25 m kabeliai, kiekvienas su vienu vyrišku ir vienu moterišku MC4 suderinamu jungikliu.
• 4 mm² alavuoto vario laidininkas atlaiko iki 30 A esant 1500 V DC įtampai, todėl įtampos kritimas ilguose ruožuose yra minimalus.
• UV atspari, be halogenų XLPE izoliacija ir apvalkalas atlaiko atšiaurias lauko sąlygas nuo -40°C iki +90°C.
• Sujungti jungikliai atitinka IP67 – apsauga nuo dulkių ir trumpalaikio panardinimo.
• Nedegus dizainas atitinka IEC 60332-1-2 – papildomas saugumas.

Specifikacijos

• Kabelio tipas: fotovoltinis (PV) kabelis, EN 50618 (H1Z2Z2-K)
• Laidininko skerspjūvis: 4 mm²
• Kabelio ilgis: 25 m
• Kabelių skaičius: 2
• Jungiklio tipas: MC4 suderinamas (PV4), vyriškas ir moteriškas
• Nominali įtampa: 1500 V DC
• Nominali srovė: 30 A
• Laidininko medžiaga: alavuotas varis
• Izoliacija: XLPE
• Apvalkalas: UV atsparus, be halogenų
• Darbinė temperatūra: -40°C iki +90°C
• Atsparumas ozonui: taip
• Atsparumas UV: taip
• Nedegus: taip
• Jungiklio IP klasė: IP67

Kaip naudoti

Prieš jungdami įsitikinkite, kad jungikliai švarūs ir sausį. Sujunkite vyrišką ir moterišką jungiklius iki galo, kol išgirsite spragtelėjimą – taip užtikrinsite IP67 apsaugą. Jei reikia ilgesnio ruožo, apskaičiuokite įtampos kritimą pagal sistemos srovę ir įsitikinkite, ar 4 mm² pakanka.

Patarimas: prieš perkant patikrinkite, ar atstumas tarp modulių ir inverterio neviršija 25 m vienam kabeliui. Jei reikia daugiau, rinkitės didesnio skerspjūvio kabelį arba jungkite kelis rinkinius nuosekliai.
