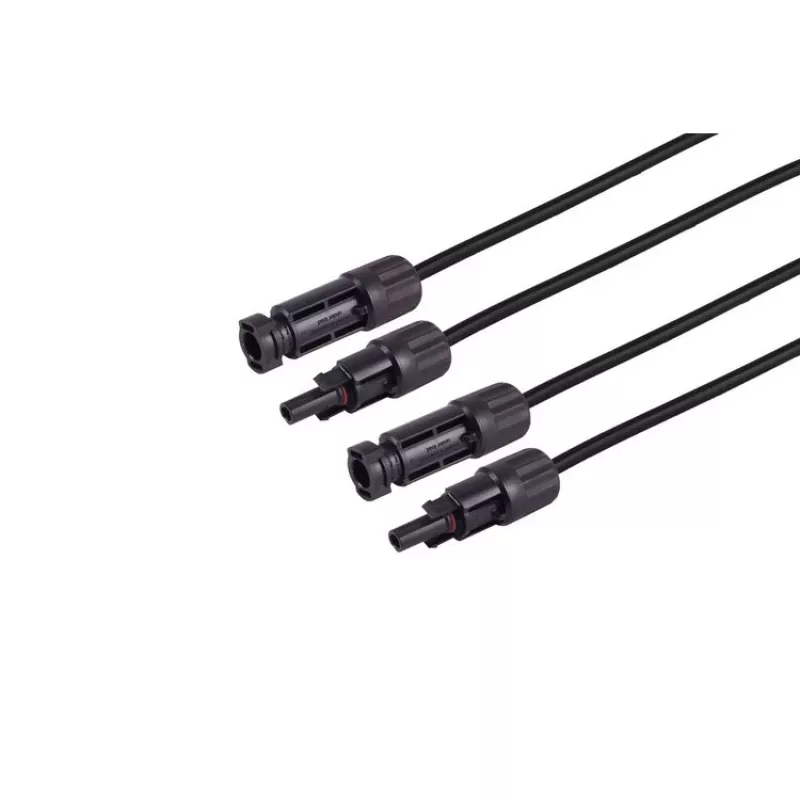

S CONN MAXIMUM CONNECTIVITY PV4 prailginimo kabelių rinkinys, 4mm², 2x 20m, juodas 02-32095

Saulės elektrinės savininkams ir montuotojams, kuriems reikia patikimo, oro sąlygoms atsparaus prailginimo tarp saulės modulių – šis S CONN MAXIMUM CONNECTIVITY PV4 rinkinys jau paruoštas naudoti: dvi juodos 20 m ilgio 4 mm² kabelių atkarpos su PV4 jungtimis.

Kodėl verta rinktis

Kiekvienas kabelis viename gale turi PV4 vyrišką, kitame – PV4 moterišką jungtį, todėl modulius galima jungti nuosekliai be papildomo litavimo ar improvizacijos. 1000 V DC ir 30 A nominalai, alavuoto vario laidininkas ir XLPE izoliacija užtikrina ilgaamžiškumą net intensyviai veikiant saulėje. Išorinis apvalkalas atsparus UV spinduliuotei ir ozonui, be halogenų, o jungtys atitinka IP67 – lietus, sniegas ar dulkių sluoksnis netrukdys. Darbinė temperatūra nuo -40°C iki +90°C, tad tinka ir Lietuvos žiemai, ir karštai vasaros dienai ant stogo.

Kam tinka

• Saulės modulių jungimui fotovoltinėse elektrinėse
• Esamų PV kabelių linijų prailginimui
• Lauko saulės masyvų instaliacijoms

Pagrindinės specifikacijos

• Kabelio tipas: PV prailginimo kabelis
• Laidininko skerspjūvis: 4 mm²
• Kabelio ilgis (vienam kabeliui): 20 m
• Kabelių skaičius rinkinyje: 2
• Kabelio spalva: juoda
• Jungties tipas (1 galas): PV4 vyriška
• Jungties tipas (2 galas): PV4 moteriška
• Nominali nuolatinė įtampa: 1000 V
• Nominali srovė: 30 A
• Laidininko medžiaga: alavuotas varis
• Izoliacijos medžiaga: XLPE
• Apvalkalo medžiaga: atsparus UV ir ozonui, be halogenų
• Darbinės temperatūros diapazonas: -40°C iki +90°C
• Jungčių apsaugos klasė: IP67
• Išorinis kabelio skersmuo: 6,0 mm

Kaip naudoti

Prieš jungdami įsitikinkite, kad moduliai atjungti nuo inverterio. Sujunkite vieno kabelio PV4 vyrišką jungtį su modulio moteriška jungtimi, o kitą kabelio galą – su kito modulio vyriška jungtimi. Jungtis spauskite iki galo, kol išgirsite spragtelėjimą – taip užtikrinsite sandarumą ir IP67 apsaugą. Kabelius tieskite taip, kad jie neliestų aštrių kraštų ir nebūtų nuolat įtempti.

Patarimas: prieš montuodami ant stogo patikrinkite, ar kabelio ilgio pakanka be įtempimo, o jungtis apsaugokite nuo tiesioginio vandens sulaikymo – nors IP67, ilgaamžiškumui naudinga, kai jungtis kabo laisvai. Jei prailginate esamą liniją, pažymėkite abu galus, kad vėliau lengviau rastumėte grandinės tęsinį.
