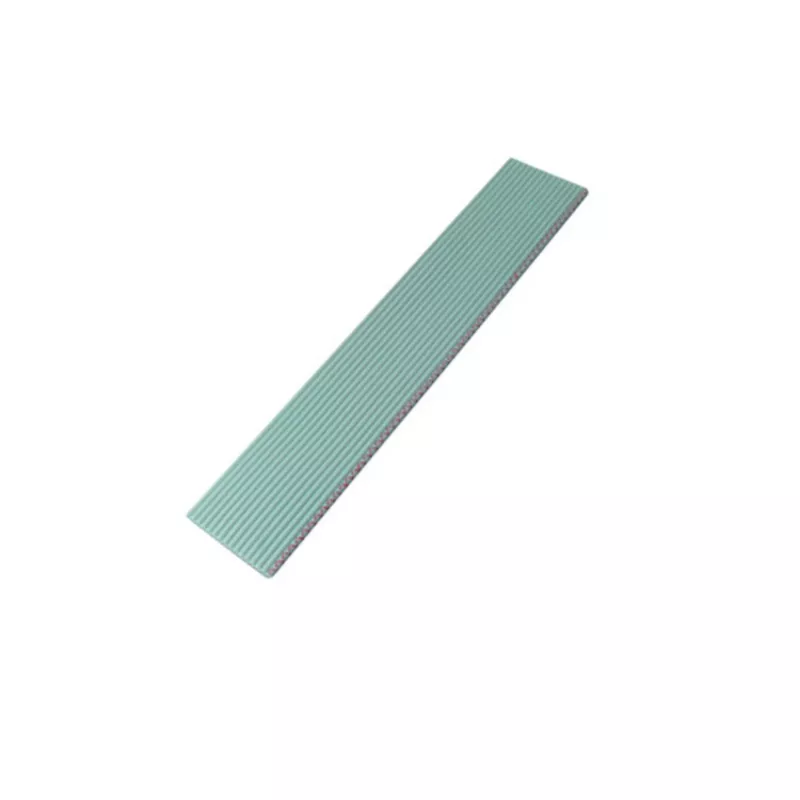

S CONN maximum connectivity plokščiasis kabelis, pilkas, 1,27 mm žingsnis, 16 pin, 10,0 m (79016-10)

Kai reikia sujungti daug signalų mažoje erdvėje, standartiniai laidai dažnai tampa kliūtimi. Šis 16 laidininkų plokščiasis kabelis su 1,27 mm žingsniu leidžia tvarkingai ir kompaktiškai išdėstyti vidinius jungimus, ypač ten, kur naudojami IDC jungtys.

Kam skirtas

Elektronikos inžinieriams, technikams ir mėgėjams, kurie projektuoja, taiso ar prototipuoja įrenginius su ribota vidine erdve. Puikiai tinka duomenų magistralėms, vidiniams įrenginių sujungimams ir kitur, kur reikia daug laidininkų viename plokščiame kabelyje.

Pagrindiniai privalumai

• 16 laidininkų su 1,27 mm žingsniu – tankus ir tvarkingas sujungimas.
• 10,0 m ilgis leidžia nukirpti reikiamą gabalą keliems projektams.
• Pilka PVC izoliacija – lankstus kabelis, lengvai atpažįstamas.
• 28 AWG samanoti alavuoto vario laidininkai užtikrina gerą laidumą ir litavimą.
• Neeksponuota plokščia konstrukcija paprastai užspaudžiama IDC jungtimis.

Specifikacijos

• Kabelio tipas: plokščiasis kabelis
• Laidininkų skaičius: 16
• Laidininkų žingsnis: 1,27 mm
• Kabelio ilgis: 10,0 m
• Spalva: pilka
• Laido storis: 28 AWG
• Laidininko medžiaga: alavuotas varis
• Izoliacijos medžiaga: PVC
• Įtampos nominalas: 300 V
• Srovės nominalas vienam laidininkui: 1 A
• Darbinė temperatūra: -20 °C iki +105 °C
• Degumo klasė: UL VW-1
• Konstrukcija: samanoti laidininkai
• Ekranavimas: neekranuotas
• Naudojimas: vidiniai sujungimai, duomenų magistralė, IDC jungtys

Kaip naudoti

Prieš karpydami kabelį, gerai jį pritvirtinkite, kad pjūvis būtų tiesus. Jei naudojate IDC jungtis, įsitikinkite, kad kabelis įstatytas stačiu kampu – taip išvengsite prastų kontaktų. Kabelį galima kirpti žirklėmis arba specialiu plokščiųjų kabelių pjaustytuvu.

Patarimas: visada palikite šiek tiek ilgesnį kabelio galą, nei reikia – jei prireiks, galėsite jį patrumpinti, o ne atvirkščiai. Sandėliuodami suvyniokite į ritę, kad nesusipainiotų.
