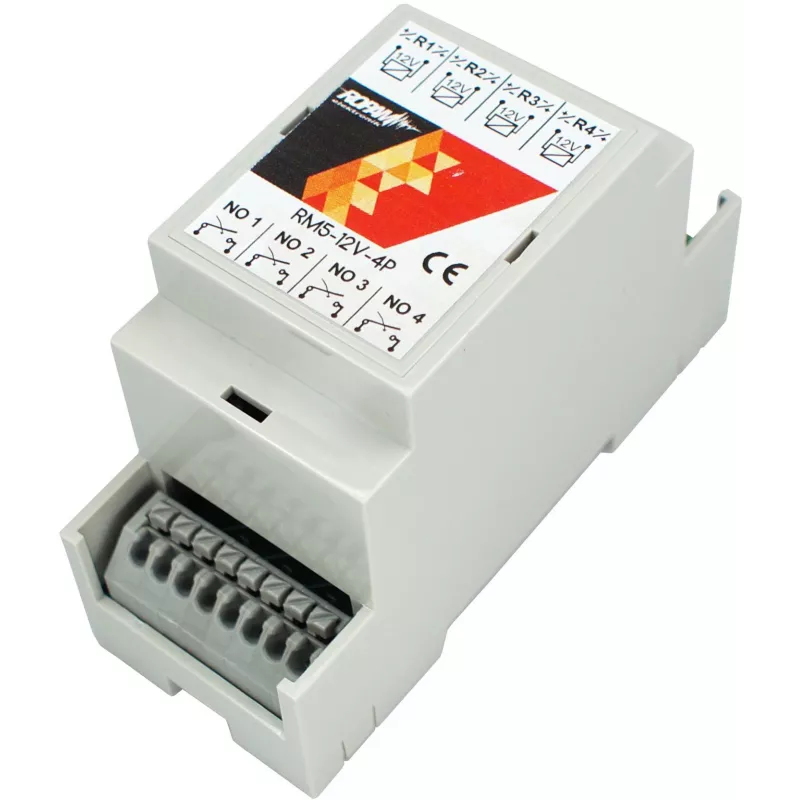

ROPAM RM5-12V-4P 4 kanalų 12V DC SPDT relių modulis su LED indikatoriais

Ar kada teko sukti galvą, kaip vienu metu valdyti kelis įrenginius, pavyzdžiui, apšvietimą, vartus ar siurblius? ROPAM RM5-12V-4P – tai kompaktiškas 4 kanalų relių modulis, kuris jūsų projektams suteikia lankstumo ir patikimumo. Kiekvienas kanalas turi SPDT kontaktus, galinčius perjungti iki 5A apkrovą, o šviesos diodų indikatoriai leidžia akimirksniu matyti, ar relė įjungta. Šis modulis puikiai tinka tiek pramoninėms automatizavimo sistemoms, tiek namų sumaniesiems sprendimams.

Privalumai

Keturi kanalai viename modulyje taupo vietą valdymo spintose. LED indikatoriai suteikia aiškų vizualų grįžtamąjį ryšį – matote, kuri relė aktyvi. Aukšta dielektrinė varža (4000V AC tarp ritės ir kontaktų) užtikrina saugumą ir patikimumą. Platus darbinės temperatūros diapazonas (-25°C iki +55°C) leidžia naudoti įvairiomis sąlygomis.

Kam tinka

• Pramoninėms automatizavimo ir valdymo sistemoms
• PLC išėjimų plėtimui
• Signalo perjungimui ir galvaniniam atskyrimui
• Namų automatizavimo projektams

Pagrindinės specifikacijos

• Kanalų skaičius: 4
• Relės tipas: SPDT (vienpolis perjungiantis)
• Ritės įtampa: 12V DC
• Maksimali perjungimo srovė: 5A (varžinė apkrova)
• Maksimali perjungimo įtampa: 250V AC / 30V DC
• Maksimali perjungimo galia: 1250VA AC / 150W DC
• Kontaktų medžiaga: AgSnO2
• Tvirtinimas: ant DIN bėgelio arba varžtais
• Gnybtai: varžtiniai
• LED indikatoriai: 4 (po vieną kiekvienai relei)
• Darbinė temperatūra: -25°C iki +55°C
• Ritės galios sąnaudos: ~0.45W vienai relei
• Izoliacijos varža: >100 MΩ esant 500V DC
• Dielektrinis stipris (ritė-kontaktai): 4000V AC (1 min.)
• Dielektrinis stipris (atviri kontaktai): 1000V AC (1 min.)
• Elektrinis tarnavimo laikas: 100 000 perjungimų (esant vardinei apkrovai)
• Mechaninis tarnavimo laikas: 10 000 000 perjungimų
• Korpuso medžiaga: ABS plastikas

Patarimai

Norėdami užtikrinti geriausią veikimą, naudokite stabilią 12V DC maitinimo įtampą. Varžtiniams gnybtams rinkitės tinkamo skerspjūvio laidus. Jei perjungiate indukcines apkrovas (pvz., variklius, elektromagnetus), rekomenduojama pridėti slopinimo grandines (snubber), kad apsaugotumėte kontaktus nuo kibirkščių.
