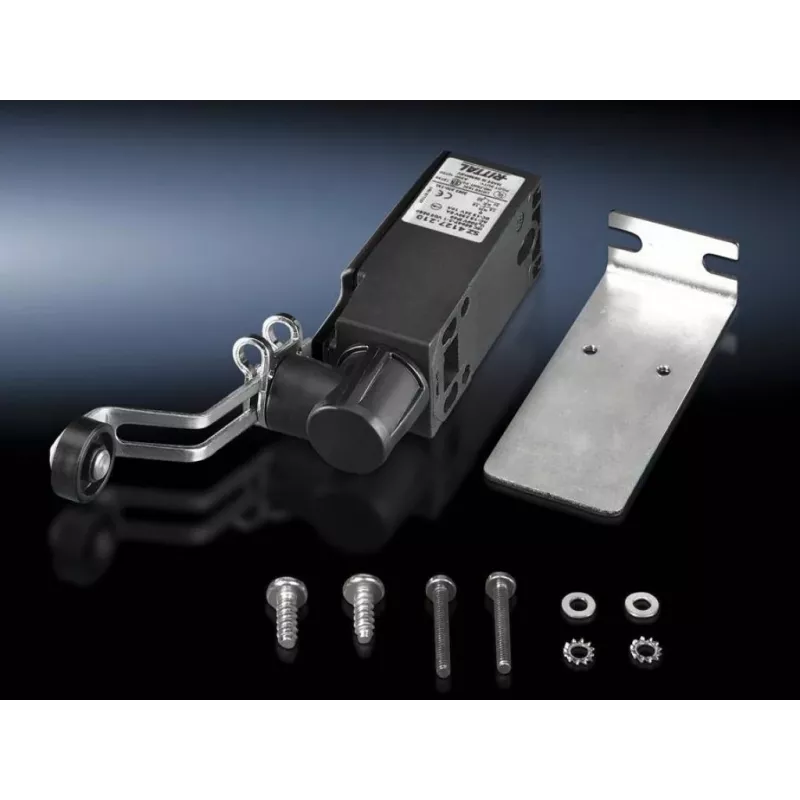

Rittal SZ 4127.210 Durų padėties jungiklis su svirtimi TS spintoms su dideliu pasukamuoju rėmu

Skydinių surinkėjams ir sistemų integratoriams, dirbantiems su Rittal TS 8 arba VX25 spintomis, durų būsenos stebėjimas yra kasdienė užduotis. Tačiau gręžti papildomų skylių spintoje dažnai nepageidautina ar net neįmanoma. Rittal SZ 4127.210 durų padėties jungiklis su svirtimi išsprendžia šią problemą – jį galima montuoti be gręžimo, o svirtis užtikrina patikimą durų atidarymo/uždarymo signalą.

Kam skirtas

Šis jungiklis skirtas elektros skydų montuotojams, automatizavimo specialistams ir techninės priežiūros darbuotojams, kurie naudoja Rittal TS 8 arba VX25 spintas su dideliu pasukamuoju rėmu. Jis ypač naudingas, kai reikia stebėti durų būseną saugos blokuotėms, signalizacijai ar automatiniam įrangos valdymui, o gręžti spintoje neleidžiama arba nenorima.

Pagrindinės savybės

• Svirtinis valdymas: svirtis suveikia nuo durų vamzdinio rėmo plieninėse duryse arba per komplekte esantį adapterį permatomoms durelėms.
• Montavimas be gręžimo: tvirtinama nepažeidžiant spintos korpuso, todėl montavimas greitas ir paprastas.
• Perjungiamasis kontaktas: 1 NO + 1 NC kontaktų konfigūracija leidžia lanksčiai integruoti į valdymo grandines.
• Patvari konstrukcija: plastikinis korpusas su metaline svirtimi, apsaugos klasė IP20, tinkama vidaus pramonės aplinkai.
• Platus suderinamumas: skirta Rittal TS 8 ir VX25 spintoms su dideliu pasukamuoju rėmu.
• Sertifikuota: UL, cUL, VDE ir CCC patvirtinimai užtikrina atitiktį tarptautiniams standartams.

Specifikacijos

• Produkto tipas: durų padėties jungiklis
• Valdymo tipas: svirtinis
• Kontaktų konfigūracija: 1 perjungiamasis (1 NO / 1 NC)
• Nominali darbinė įtampa: 250 V AC
• Nominali darbinė srovė: 10 A
• Apsaugos klasė: IP20
• Korpuso medžiaga: plastikas
• Svirties medžiaga: metalas
• Montavimo tipas: spintos rėmas / durys
• Prijungimo tipas: varžtiniai gnybtai
• Komplekte: adapteris permatomoms durelėms
• Veikimo principas: mechaninis
• Darbinė temperatūra: nuo -20 °C iki +80 °C
• Patvirtinimai: UL, cUL, VDE, CCC

Kaip naudoti

Montuokite jungiklį taip, kad uždarius duris svirtis būtų visiškai nuspausta. Jei naudojate permatomas dureles, būtinai įstatykite komplekte esantį adapterį – jis užtikrins tinkamą svirties veikimą. Prijunkite laidus prie varžtinių gnybtų pagal schemą: vienas kontaktas – atidarytoms durims, kitas – uždaroms. Periodiškai patikrinkite mechaninį susidėvėjimą, ypač jei durys atidaromos labai dažnai.

Patarimas: jei spintoje sumontuota aušinimo ar apšvietimo sistema, durų padėties jungiklį naudokite kaip signalą sistemai išjungti, kai durys atidarytos – taip sutaupysite energijos ir prailginsite įrangos tarnavimo laiką.
