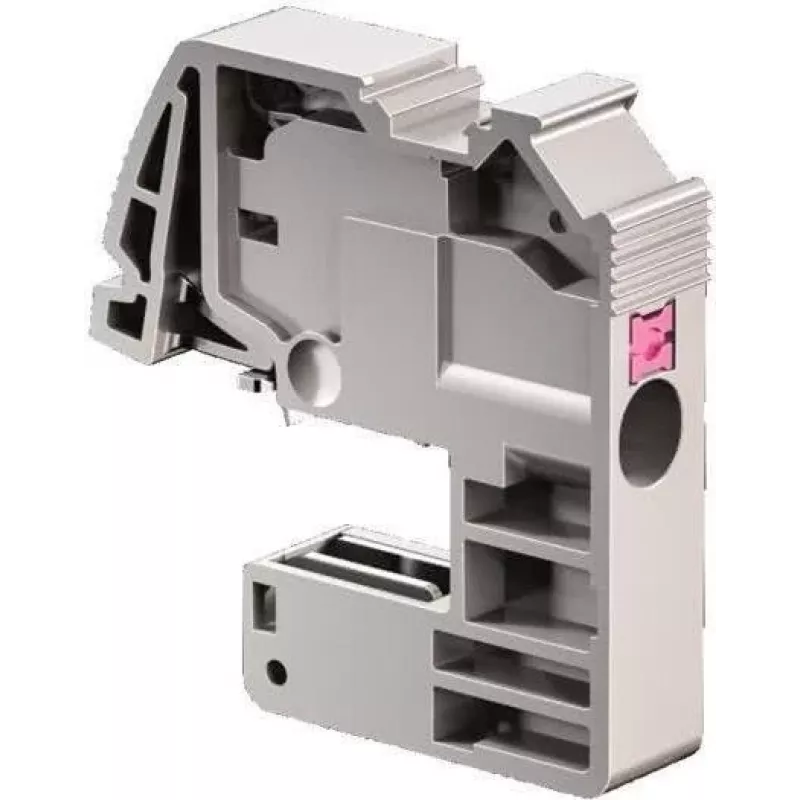

Rittal 3455505 spaudžiamasis laidininkų jungties gnybtas apvaliems laidininkams 0,5-4 mm², pilkas

Skirstomosiose spintose ir valdymo pultuose kiekviena minutė brangi – kai laidus reikia prijungti greitai ir patikimai, spaudžiamasis gnybtas Rittal 3455505 tampa tikru pagalbininku. Užtenka nuimti 10–12 mm izoliacijos ir įstumti apvalų laidininką – spyruoklinis kontaktas jį laiko tvirtai, be jokių įrankių.

Kodėl verta rinktis

Šis gnybtas skirtas apvaliems variniams laidininkams nuo 0,5 iki 4 mm². Jis tiesiog užsifiksuoja ant 10x3 mm šynos ar montavimo plokštės, todėl montavimas tampa itin paprastas. Spaudžiamoji jungtis ne tik pagreitina darbą, bet ir sumažina rankų nuovargį – nereikia sukti varžtų. Korpusas pagamintas iš liepsnai atsparaus poliamido (PA 6.6), o kontaktai – iš alavuoto vario lydinio, užtikrinančio ilgaamžį laidumą. Gnybtas atlaiko 800 V įtampą ir 32 A srovę, todėl tinka daugeliui pramoninių valdymo sprendimų.

Techniniai duomenys

• Jungties technologija: spaudžiamoji (push-in)
• Laidininko tipas: apvalūs laidininkai
• Laidininko skerspjūvis: 0,5–4 mm²
• Nominali įtampa: 800 V AC/DC
• Nominali srovė: 32 A
• Polių skaičius: 1
• Montavimas: užsifiksuoja ant 10x3 mm šynos ar montavimo plokštės
• Izoliacinė medžiaga: poliamidas (PA 6.6)
• Kontaktinė medžiaga: vario lydinys, alavuotas
• Spalva: pilka
• Darbinė temperatūra: -40 °C iki +100 °C
• Apsaugos klasė: IP20
• Degumo klasė: UL 94 V-0
• Nominali impulsinė įtampa: 8 kV
• Nuimamos izoliacijos ilgis: 10–12 mm
• Patvirtinimai: VDE, UL, CSA, EAC, cULus

Kam tinka

• Apvalių laidininkų prijungimui valdymo spintose
• Skirstomosiose plokštėse ir skirstomuosiuose įrenginiuose
• Esamų šynų sistemų atnaujinimui

Naudojimo patarimai

Gnybtas skirtas tik variniams laidininkams. Prieš jungdami įsitikinkite, kad nuėmėte tinkamą izoliacijos ilgį (10–12 mm) – taip užtikrinsite patikimą kontaktą. Dėl plačios darbinės temperatūros amplitudės (-40 °C iki +100 °C) jis tinkamas įvairiose aplinkose.

Patarimas: montuodami ant šynos, spauskite gnybtą, kol išgirsite spragtelėjimą – tai reiškia, kad jis tinkamai užsifiksavo. Jei laidininkas įstumiamas sunkiai, patikrinkite, ar jo skerspjūvis neviršija 4 mm².
