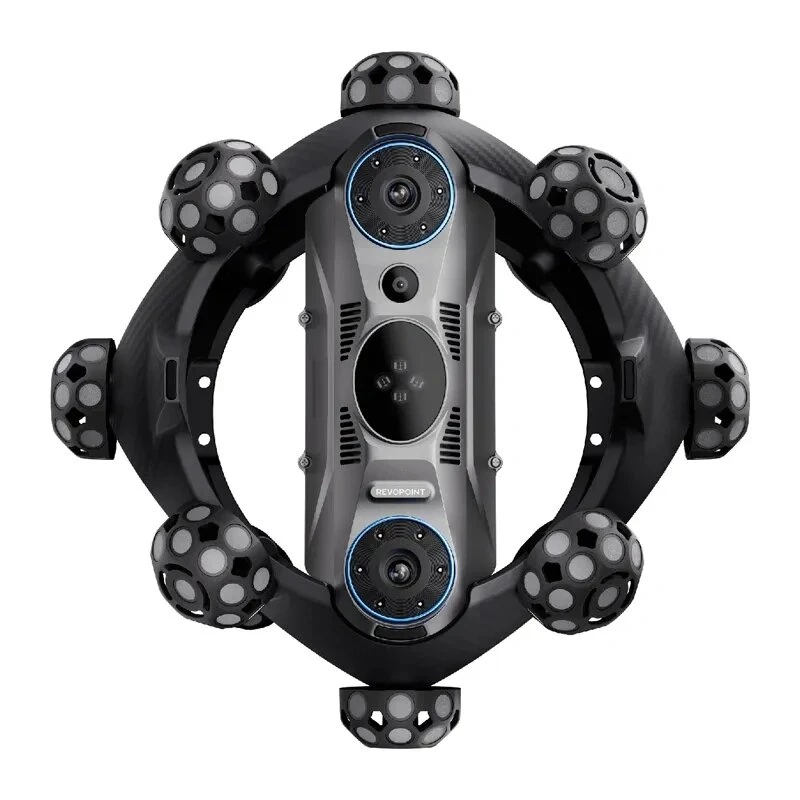

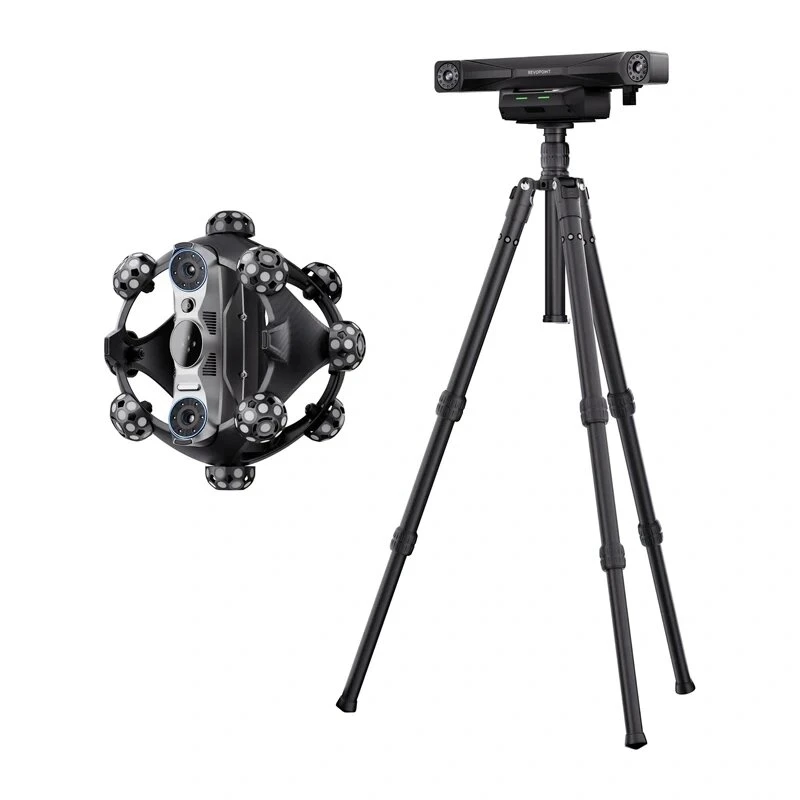

Revopoint Trackit SR CMM Edition – nešiojama 3D optinio sekimo sistema pramoninei metrologijai

Ar kada nors norėjote turėti tikslius matavimus, bet brangios stacionarios koordinačių matavimo mašinos (CMM) atrodė nepasiekiamos? Revopoint Trackit SR CMM Edition – tai proveržis, suteikiantis profesionalų tikslumą jūsų delne. Ši kompaktiška optinio sekimo sistema paverčia jūsų Revopoint skaitytuvą mobiliu matavimo įrenginiu, leidžiančiu atlikti tikslius 3D matavimus tiesiog gamybos ceche, lauke ar bet kur, kur jus nuves darbas. Atsisveikinkite su CMM apribojimais ir pasveikinkite laisvę bei tikslumą.

Kam skirta

Ši sistema skirta kokybės kontrolės inžinieriams, atvirkštinės inžinerijos specialistams ir metrologijos profesionalams, kuriems reikia patikimų, didelio tikslumo matavimų be stacionarios įrangos. Nesvarbu, ar tikrinate apdirbtas detales, vertinate mazgus ar skaitmeninate komponentus CAD palyginimui – Trackit SR CMM Edition taps jūsų universaliu pagalbininku. Taip pat puikiai tinka tyrėjams ir dėstytojams pažangios gamybos srityje, ieškantiems lanksčios ir tikslios skenavimo sistemos.

Pagrindiniai privalumai

• Profesionalus tikslumas: vieno kadro tikslumas iki 0,02 mm, o tūrinis tikslumas iki 0,05 mm/m – matavimai atitinka griežtus pramonės standartus.
• Infraudonasis optinis sekimas: sekiklis realiu laiku stebi skaitytuvo padėtį, užtikrindamas stabilų ir patikimą sekimą darbiniame tūryje nuo 0,3 m x 0,3 m x 0,3 m iki 1,5 m x 1,5 m x 1,5 m.
• Platus suderinamumas: veikia su Revopoint MINI, RANGE, POP 3 ir INSPIRE skaitytuvais, paversdamas juos didelio tikslumo CMM sistemomis.
• Lankstus ryšys: USB Type-C jungtis užtikrina greitą duomenų perdavimą ir lengvą sąranką su Windows, Android, iOS ir macOS įrenginiais.
• Automatinis kalibravimas: kalibravimas pagal žymeklius supaprastina paruošimą, sumažina prastovas ir garantuoja pastovų tikslumą.

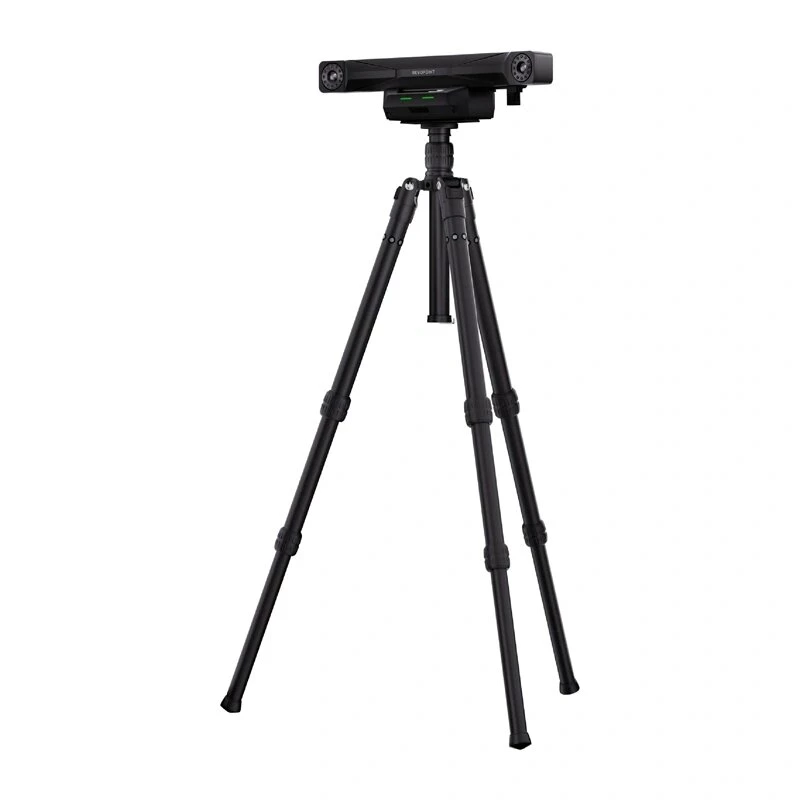

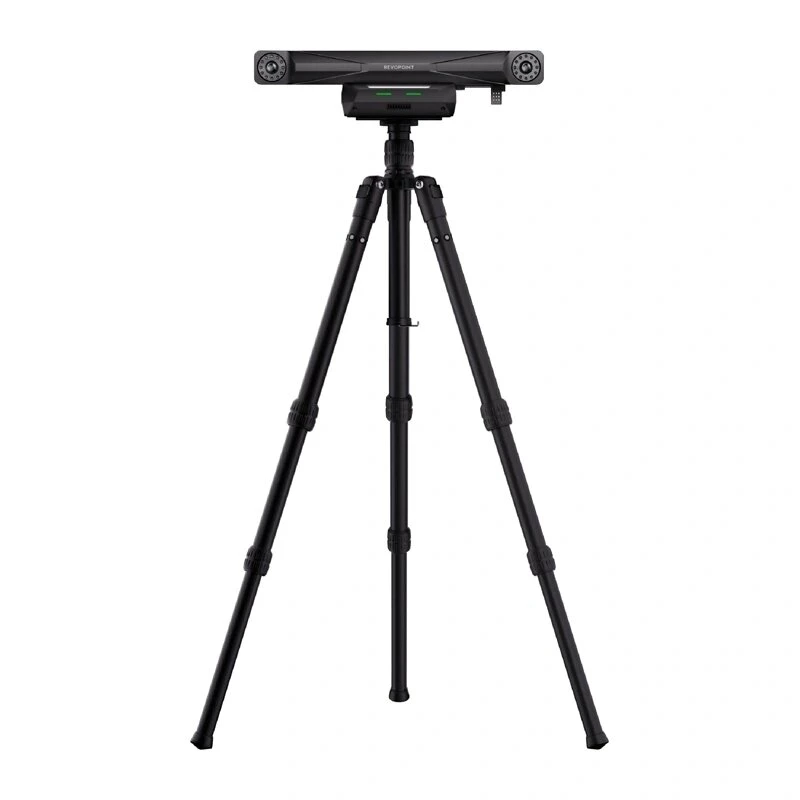

• Nešiojamas dizainas: standartinis 1/4"-20 trikojo sriegis leidžia montuoti ant įprastų trikojų ar laikiklių, todėl lengvai pozicionuosite sekiklį optimaliam aprėpimui.

Pagrindinės specifikacijos

• Sekimo principas: infraraudonųjų spindulių optinis sekimas
• Vieno kadro tikslumas: iki 0,02 mm
• Tūrinis tikslumas: iki 0,05 mm/m
• Sekimo kadrų dažnis: 10 FPS
• Darbinis tūris: nuo 0,3 m x 0,3 m x 0,3 m iki 1,5 m x 1,5 m x 1,5 m
• Suderinami skaitytuvai: Revopoint MINI, RANGE, POP 3, INSPIRE
• Ryšys: USB Type-C
• Maitinimas: 12V DC, 3A
• Palaikomos OS: Windows 10/11 (64-bit), Android, iOS, macOS
• Programinė įranga: Revoscan
• Paskirtis: pramoninė metrologija, kokybės kontrolė, atvirkštinė inžinerija

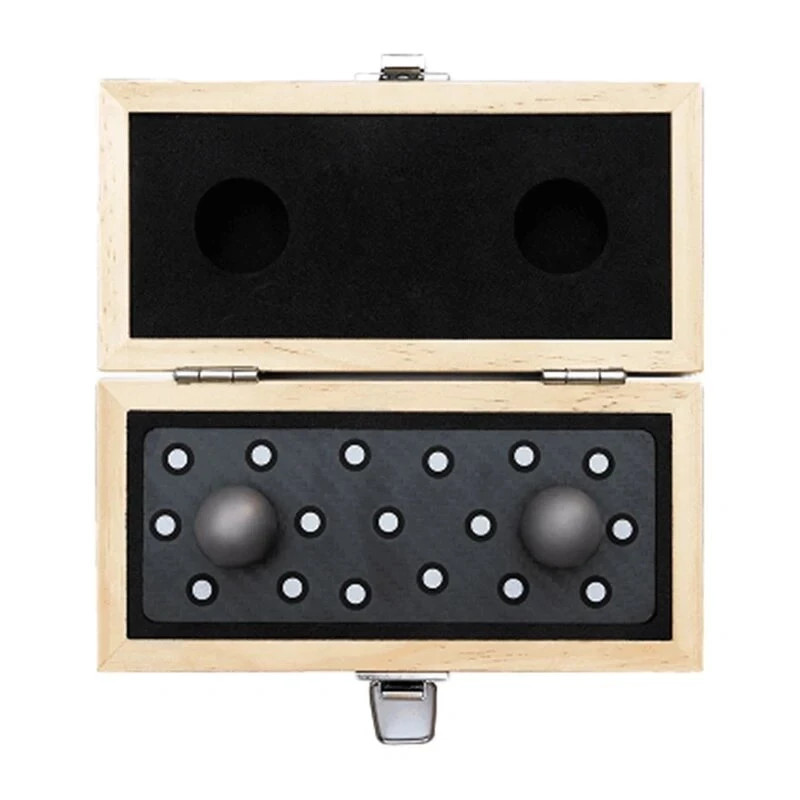

• Kalibravimas: automatinis, pagal žymeklius
• Šviesos šaltinis: infraraudonųjų spindulių šviesos diodas
• Montavimas: standartinis 1/4"-20 trikojo sriegis
• Darbinė temperatūra: nuo 0°C iki 40°C

Naudojimo patarimai

Geriausiems rezultatams užtikrinkite, kad sekiklis ir skaitytuvas būtų rekomenduojamame darbiniame tūryje, o aplinka neturėtų perteklinio infraraudonųjų spindulių triukšmo. Prieš kiekvieną matavimo sesiją atlikite automatinį kalibravimą pagal žymeklius, kad išlaikytumėte tikslumą. Sekiklį galite montuoti ant standartinio trikojo stabiliai padėčiai, o USB Type-C jungtis leidžia greitai integruoti su esama Revopoint skaitytuvo įranga.

Patarimas: naudokite stabilų trikojį ir venkite tiesioginių saulės spindulių, kad išvengtumėte infraraudonųjų spindulių trikdžių – taip užtikrinsite maksimalų matavimo tikslumą.
