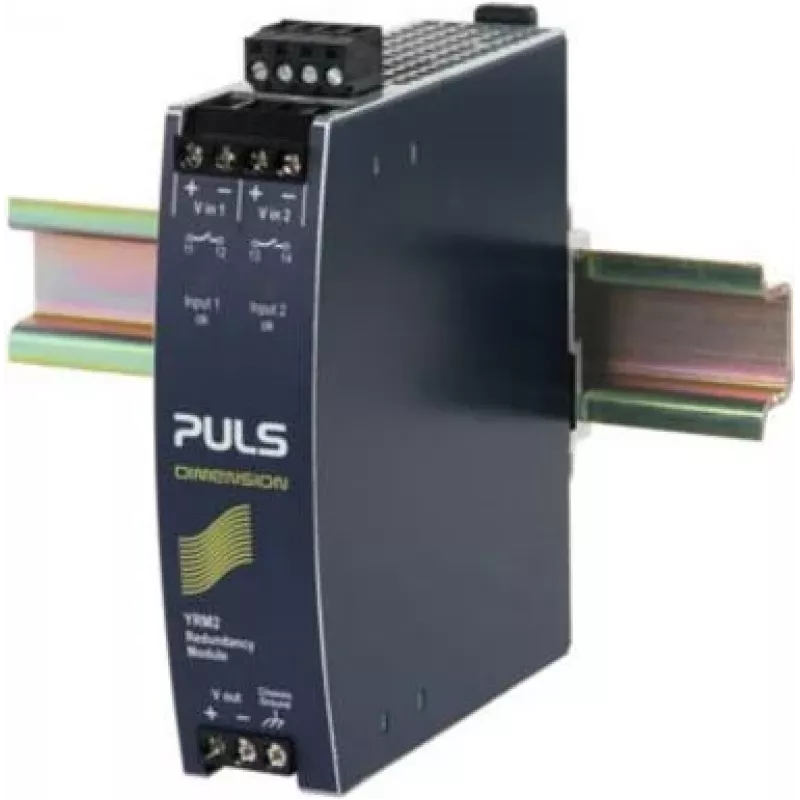

PULS DIMENSION DIN-Rail redundancijos modulis 1,3 A (YRM2.Diode)

PULS DIMENSION YRM2.Diode – tai kompaktiškas dinaminės redundancijos modulis, skirtas 1+1 maitinimo sistemoms, kuriose vieno maitinimo šaltinio gedimas neturi sutrikdyti įrenginio darbo. Dviejų kanalų diodų atskyrimas užtikrina, kad sugedus vienam šaltiniui, apkrova automatiškai maitinama iš kito, be jokių pertraukimų.

Kam skirtas

Šis modulis idealiai tinka sistemų integratoriams, skydų surinkėjams ir techninės priežiūros inžinieriams, kuriems reikia padidinti kritinių 24 V DC grandinių patikimumą. Jis ypač naudingas, kai erdvė ribota, o sprendimas turi būti paprastas ir patikimas.

Pagrindinės savybės

• Diodinis dviejų įėjimo kanalų atskyrimas
• Platus įėjimo įtampos diapazonas: 9–30 VDC
• Maksimali įėjimo srovė: 1,3 A vienam kanalui
• Maksimali išėjimo srovė: 2,6 A nuolatinė
• Mažas įtampos kritimas: tipiškai 0,2 V esant 1,3 A
• Aukštas efektyvumas: >98%
• Montavimas ant DIN bėgelio (TS35/7,5 arba TS35/15)
• Konvekcinis aušinimas, nereikia ventiliatorių
• Sraigtiniai gnybtai patikimam prijungimui
• Darbinė temperatūra: -40 iki +70 °C

Specifikacijos

• Redundancijos tipas: diodinis atskyrimas
• Įėjimo kanalų skaičius: 2
• Įėjimo įtampos diapazonas: 9–30 VDC
• Maksimali įėjimo srovė vienam kanalui: 1,3 A
• Maksimali išėjimo srovė: 2,6 A
• Įtampos kritimas: 0,2 V @ 1,3 A
• Efektyvumas: >98%
• Montavimas: DIN bėgelis TS35/7,5 arba TS35/15
• Darbinė temperatūra: -40 iki +70 °C
• Sandėliavimo temperatūra: -40 iki +85 °C
• Prijungimas: sraigtiniai gnybtai
• Laido skerspjūvis: 0,8–2,5 mm² (AWG 18–12)
• Korpuso medžiaga: anoduotas aliuminis ir plastikas
• Apsaugos klasė: IP20
• Produktų serija: PULS DIMENSION

Kaip naudoti

Norėdami sukurti redundancinę sistemą, prijunkite du nepriklausomus maitinimo šaltinius prie YRM2.Diode įėjimo gnybtų. Įsitikinkite, kad kiekvienas maitinimo šaltinis gali tiekti visą apkrovos srovę, nes modulis ims energiją iš to šaltinio, kurio išėjimo įtampa aukštesnė. Diodinis atskyrimas neleidžia atsirasti atgalinei srovei, taip apsaugodamas maitinimo šaltinius nuo tarpusavio poveikio.

Patarimas: montuodami modulį ant DIN bėgelio, palikite bent 20 mm laisvos vietos iš abiejų pusių, kad užtikrintumėte tinkamą konvekcinį aušinimą. Periodiškai patikrinkite gnybtų priveržimą – vibracija gali atlaisvinti sraigtus.
