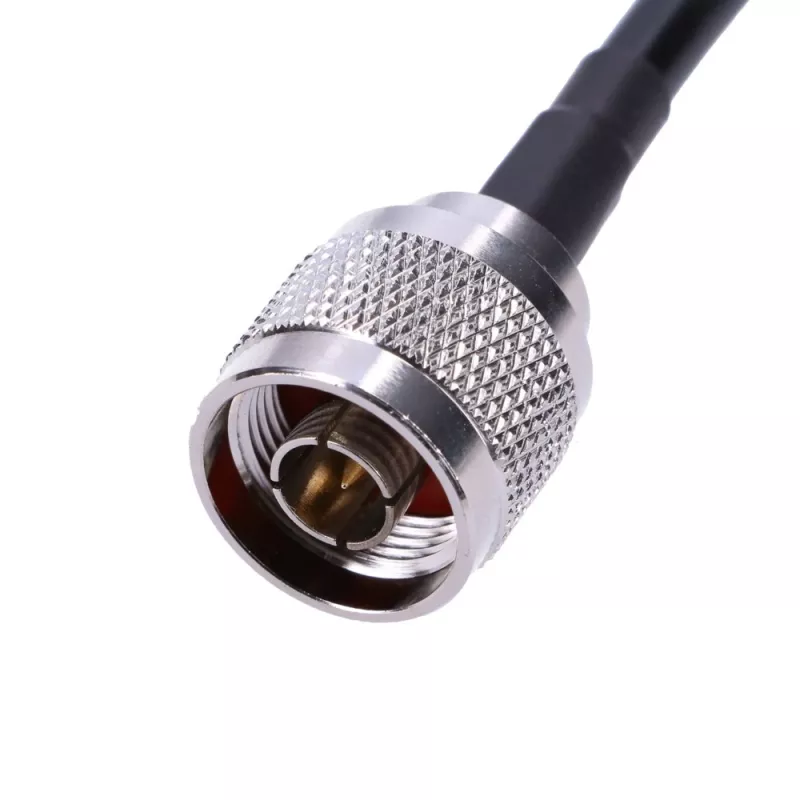

Pigtail N-Male/N-Male RF240 0,5 m

Net ir geriausia antena nepadės, jei signalas prarandamas jungtyje. Šis N-Male/N-Male pigtail kabelis su RF240 koaksialine konstrukcija užtikrina patikimą ryšį tarp antenos, maršrutizatoriaus ar stiprintuvo. Vos 0,5 m ilgio kabelis sumažina signalo nuostolius ir išlaiko aukštą signalo kokybę net ir ankštose instaliacijose. Nesvarbu, ar jungiate skydinę anteną prie mobiliojo modemo, ar pratęsiate Wi-Fi prieigos tašką – šis kabelis padės išvengti silpno ryšio ir „negyvųjų zonų“.

Kam skirtas

Tinklo inžinieriams, belaidžių tinklų technikams ir rimtiems entuziastams, kuriems reikia patikimų RF jungčių. Idealiai tinka Wi-Fi, korinio ryšio, GPS ir bendroms antenų sistemoms, kur erdvė ribota, o našumas yra prioritetas.

Pagrindinės savybės

• RF240 kabelis (atitinka LMR-240) su vientisu vario vidiniu laidininku ir dvigubu ekranavimu (aliuminio folija + alavuoto vario pynė) – puikus signalo vientisumas.
• N-Male jungtys abiejuose galuose, tiksliai apdirbtos, užtikrinančios žemą VSWR (< 1,3:1) ir minimalų atspindį.
• 50 omų varža, suderinta su standartine RF įranga, kad būtų užtikrintas maksimalus galios perdavimas.
• Platus dažnių diapazonas nuo DC iki 6 GHz, apimantis Wi-Fi, korinio ryšio ir kitus dažnius.
• Trumpas 0,5 m ilgis sumažina kabelio nuostolius ir suteikia lankstumo kompaktiškose instaliacijose.
• Patvarus PE apvalkalas, darbinė temperatūra nuo -40 °C iki +85 °C, tinka naudoti patalpose ir apsaugotose lauko vietose.
• Atitinka RoHS reikalavimus.

Specifikacijos

• Kabelio tipas: RF240 (atitinka LMR-240)
• 1 jungties tipas: N-Male
• 2 jungties tipas: N-Male
• Kabelio ilgis: 0,5 m
• Varža: 50 omų
• Dažnių diapazonas: DC–6 GHz
• Išorinis skersmuo: 6,1 mm
• Vidinis laidininkas: vientisas varis
• Dielektrikas: putų polietilenas (FPE)
• Ekranavimas: dvigubas (aliuminio folija + alavuoto vario pynė)
• Apvalkalo medžiaga: PE (polietilenas)
• Silpninimas @ 1 GHz / 100 m: 20,3 dB
• Silpninimas @ 2,4 GHz / 100 m: 32,5 dB
• Silpninimas @ 5,8 GHz / 100 m: 51,8 dB
• VSWR: < 1,3:1
• Darbinė temperatūra: -40 °C iki +85 °C
• Minimalus lenkimo spindulys: 25,4 mm
• Galios perdavimas @ 1 GHz: 200 W
• Atitinka RoHS: taip

Naudojimo patarimai

Kad užtikrintumėte geriausią našumą, venkite staigių kabelio lenkimų, mažesnių už minimalų lenkimo spindulį, ir saugokite jungtis nuo nešvarumų. Naudokite šį pigtail kabelį trumpiems atstumams tarp N tipo įrenginių sujungti, o jei naudojate lauke, būtinai apsaugokite nuo drėgmės.

Patarimas: prieš prijungdami patikrinkite, ar jungtys švarios ir sausos. Jei kabelį tiesiate lauke, naudokite apsauginę izoliaciją arba sandarinimo juostą, kad išvengtumėte korozijos. Taip pat atminkite, kad kuo trumpesnis kabelis, tuo mažesni nuostoliai – 0,5 m ilgis yra optimalus sprendimas, kai reikia sujungti du įrenginius nedideliu atstumu.
