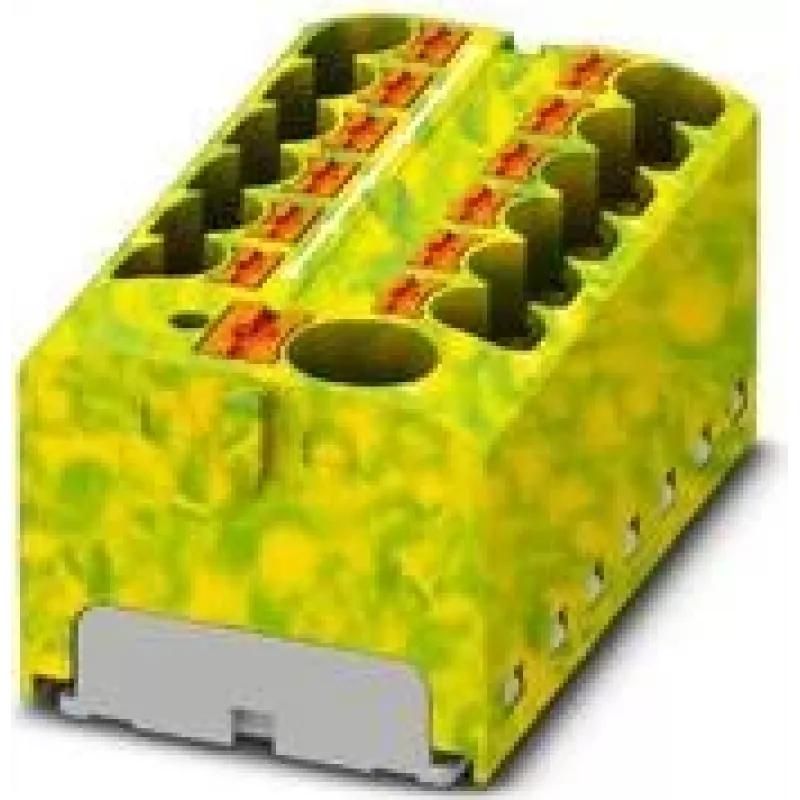

Phoenix Contact PTFIX 10/12X4-GNYE paskirstymo blokas, Push-in, 10 mm², žalias/geltonas 1153438

Žalias ir geltonas korpusas išduoda – tai įžeminimo (PE) paskirstymo blokas, kuris sujungia net 16 laidininkų. Phoenix Contact PTFIX 10/12X4-GNYE – kompaktiškas sprendimas, kai reikia greitai ir tvarkingai paskirstyti įžeminimo potencialą skydelyje.

Kodėl verta rinktis

• Push-in technologija leidžia prijungti laidus be įrankių – tiesiog įkiškite ir užfiksuokite.
• Didelė srovės galia: 41 A esant 800 V įtampai.
• Tinka tiek vienagysliams, tiek daugiagysliams laidininkams nuo 0,5 iki 10 mm² (AWG 20-8).
• Montavimas lankstus: tiesioginis, klijais arba ant DIN bėgelio su adapteriu.
• Polyamido (PA) korpusas užtikrina ilgaamžiškumą ir izoliaciją.

Techninė informacija

• Prijungimo tipas: Push-in
• Jungčių skaičius: 16 (12x 10 mm² + 4x 10 mm²)
• Nominalus skerspjūvis: 10 mm²
• Laidininko skerspjūvis, vienagyslis: 0,5 - 10 mm²
• Laidininko skerspjūvis, daugiagyslis: 0,5 - 10 mm²
• Laidininko skerspjūvis, AWG: 20 - 8
• Nominali srovė: 41 A
• Nominali įtampa: 800 V
• Spalva: žalia/geltona
• Montavimo tipas: tiesioginis, klijais, DIN bėgelis (su adapteriu)
• Izoliacinė medžiaga: PA (poliamidas)
• Nuėmimo ilgis: 12 mm
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III
• Potencialų skaičius: 1

Kam tinka

Šis paskirstymo blokas puikiai tiks elektrikams, montuojantiems įžeminimo sistemą gyvenamuosiuose namuose, biuruose ar pramoniniuose skydeliuose. Dėl nedidelių matmenų ir didelės srovės bei įtampos charakteristikų jis lengvai tilps net ir mažose jungiamosiose dėžutėse. Jei vertinate greitą montavimą ir patikimą kontaktą, PTFIX serija – būtent tai.

Kaip naudoti

Nuimkite laidininko galą 12 mm, įkiškite į push-in angą ir lengvai patraukite – jungtis užsifiksuos. Bloką galima pritvirtinti tiesiogiai prie paviršiaus, priklijuoti arba užmauti ant DIN bėgelio naudojant adapterį. Dėl žalios/geltonos spalvos jis aiškiai žymimas kaip įžeminimo taškas.

Patarimas: prieš jungdami laidus, įsitikinkite, kad jie atitinka 0,5–10 mm² diapazoną. Jei naudojate daugiagyslius laidus, rekomenduojama juos susp austi arba naudoti antgalius, kad kontaktas būtų patikimas. Montuodami ant DIN bėgelio, nepamirškite įsigyti tinkamo adapterio.
