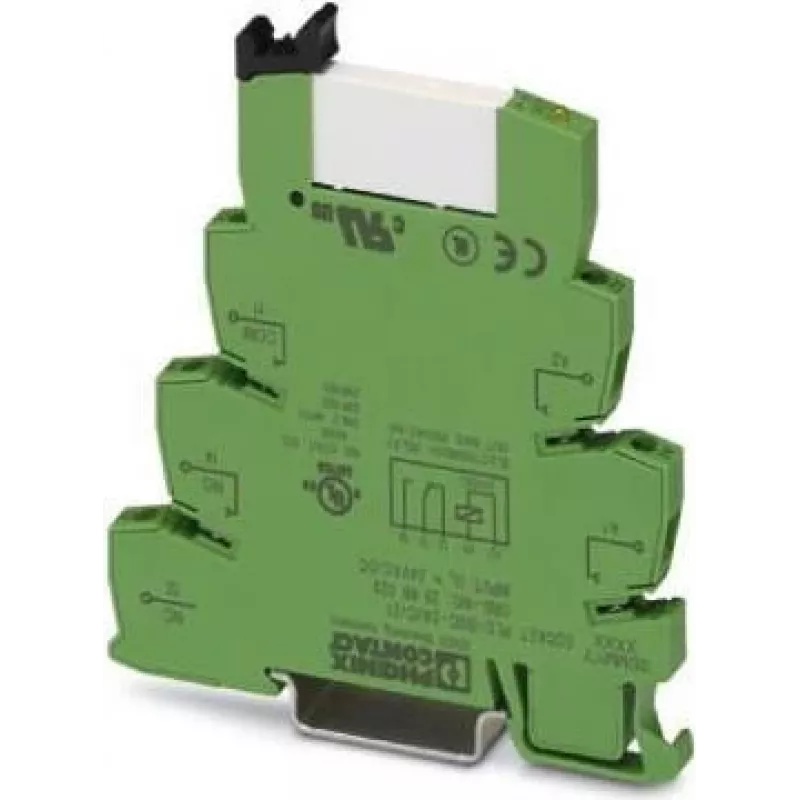

Phoenix Contact PLC-RSC-24UC/21 sąsajos relė, 24V AC/DC ritė, 1 SPDT kontaktas, 6A, DIN bėgiui, žalia

Ši relė skirta inžinieriams ir automatizavimo specialistams, kurie valdymo spintose turi patikimai perjungti didesnės galios krovinius naudodami silpną PLC signalą. Phoenix Contact PLC-RSC-24UC/21 – plona, tik 6,2 mm pločio modulinė relė, kuri tvirtinama tiesiai ant DIN bėgio ir užtikrina vieną perjungiamąjį kontaktą. Tai praktiškas sprendimas, kai PLC išėjimą reikia suderinti su kontaktoriumi, vožtuvu ar signaline lempa.

Kodėl verta rinktis

Šis modelis sujungia kompaktišką korpusą su tvirta perjungimo galia. Įmontuotas žalias LED indikatorius iš karto parodo relės būseną, todėl gedimų paieška spintoje tampa kur kas greitesnė. Platus 24 V AC/DC įėjimo diapazonas (19,2–30 V AC/DC) ir varžtiniai gnybtai palengvina montavimą tiek naujuose, tiek modernizuojamuose projektuose.

Pagrindinės specifikacijos

• Nominali įėjimo įtampa: 24 V AC/DC (diapazonas 19,2–30 V AC/DC)
• Kontakto konfigūracija: 1 perjungiamasis (SPDT)
• Maksimali perjungimo įtampa: 250 V AC/DC
• Maksimali nuolatinė srovė: 6 A
• Kontakto medžiaga: AgNi (sidabro nikelis)
• Montavimas: DIN bėgis NS 35/7,5 arba NS 35/15
• Prijungimas: varžtiniai gnybtai
• Būsenos indikatorius: žalias LED
• Darbinė temperatūra: nuo -40 °C iki +60 °C
• Apsaugos laipsnis: IP20
• Elektrinė tarnavimo trukmė: 100 000 perjungimų (6 A, 250 V AC, varžinė apkrova)
• Mechaninė tarnavimo trukmė: 20 000 000 perjungimų
• Ritės energijos suvartojimas: 220 mW
• Bandymo įtampa tarp ritės ir kontakto: 4 kV AC (50 Hz, 1 min)
• Sertifikatai: CE, EAC, UL, cULus Recognized

Kam tinka

• PLC skaitmeninių išėjimų sąsajai su didesnės srovės kroviniais
• Signalo dauginimui arba izoliavimui valdymo spintose
• Solenoidų, kontaktorų ir mažų variklių perjungimui
• Pastatų automatizavimo ir mašinų valdymo sistemoms

Kaip naudoti

Relė tvirtinama ant standartinio DIN bėgio, o laidai jungiami prie varžtinių gnybtų. Prieš paleidžiant būtinai patikrinkite ritės poliškumą ir apkrovos parametrus. Dėl plono 6,2 mm korpuso spintoje telpa daug tokių relių, o žalia spalva padeda greitai atskirti jas nuo kitų modulių.

Patarimas: jei spintoje sumontuota daug relių, naudokite skirtingų spalvų žymeklius arba etiketes – taip prižiūrint sistemą sutaupysite laiko. Taip pat nepamirškite, kad ši relė skirta tik varžinėms arba nedidelėms indukcinėms apkrovoms, todėl prieš jungdami galingus variklius įsitikinkite, ar 6 A pakanka.
