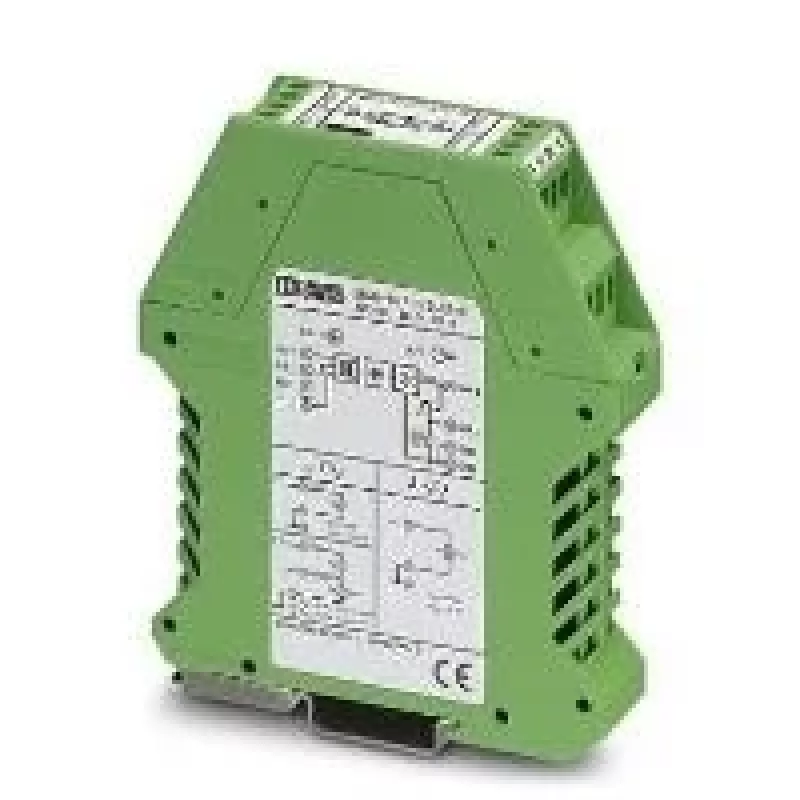

Phoenix Contact MCR-SLP-1-5-UI-0 srovės keitiklis, 0-1/5 A įėjimas, 0-10 V/4-20 mA išėjimas, 24 V DC 2814359

Kai reikia stebėti nuolatinę arba kintamąją srovę automatizavimo sistemose, dažnai tenka paversti didelės srovės signalą į standartinį, kurį suprastų PLC, duomenų kaupikliai ar rodmenų ekranai. Phoenix Contact MCR-SLP-1-5-UI-0 srovės keitiklis tai padaro už jus: jis matuoja 0-1 A arba 0-5 A įėjimo srovę (pasirenkama) ir pateikia izoliuotą 0-10 V arba 4-20 mA išėjimo signalą, kurį galima nustatyti DIP jungikliais. Taip sutaupote laiko ir išvengiate papildomų signalų keitiklių.

Kam skirtas

Šis keitiklis skirtas skydų surinkėjams, sistemų integratoriams ir techninės priežiūros inžinieriams, kuriems reikia patikimai matuoti srovę ir konvertuoti signalą automatizavimo, procesų valdymo ar energijos stebėjimo sistemose. Jis montuojamas ant DIN bėgelio ir maitinamas 24 V DC įtampa.

Pagrindinės savybės

• Pasirenkami įėjimo diapazonai: 0-1 A arba 0-5 A AC/DC
• Pasirenkamas išėjimas: 0-10 V arba 4-20 mA
• Trijų krypčių izoliacija tarp įėjimo, išėjimo ir maitinimo
• Didelis tikslumas: < 0,2 % nuo galutinės vertės
• Greitas atsakas: < 10 ms
• Platus dažnių diapazonas: 0 Hz iki 5 kHz
• Kompaktiškas DIN bėgelio korpusas, IP20 apsauga

Specifikacijos

• Produkto tipas: Srovės keitiklis
• Įėjimo srovė: 0-1 A / 0-5 A (pasirenkama)
• Išėjimo signalas: 0-10 V / 4-20 mA (pasirenkama)
• Maitinimo įtampa: 24 V DC
• Izoliacija: 3 krypčių (įėjimas/išėjimas/maitinimas)
• Tikslumas: < 0,2 % nuo galutinės vertės
• Prijungimas: varžtinis
• Montavimas: DIN bėgelis
• Darbinė temperatūra: -20 °C iki 65 °C
• Sandėliavimo temperatūra: -40 °C iki 85 °C
• Korpuso medžiaga: poliamidas (PA)
• Apsaugos klasė: IP20
• Kanalų skaičius: 1
• Atsako laikas: < 10 ms
• Dažnių diapazonas: 0 Hz iki 5 kHz
• Konfigūravimas: DIP jungikliai
• Serija: MCR-SLP

Kaip naudoti

Prieš montuodami, nustatykite DIP jungiklius pagal reikiamą įėjimo srovės diapazoną ir išėjimo signalą. Prijunkite įėjimo grandinę prie matuojamos srovės šaltinio, išėjimą - prie PLC ar kito prietaiso, o maitinimą - prie 24 V DC šaltinio. Įsitikinkite, kad maitinimo įtampa yra stabili, kad išlaikytumėte tikslumą.

Patarimas: jei matuojate kintamąją srovę, įsitikinkite, kad dažnis neviršija 5 kHz. Jei naudojate 4-20 mA išėjimą, patikrinkite, ar priėmimo įrenginio įėjimo varža atitinka reikalavimus. Visada laikykitės gamintojo instrukcijų dėl saugos.
