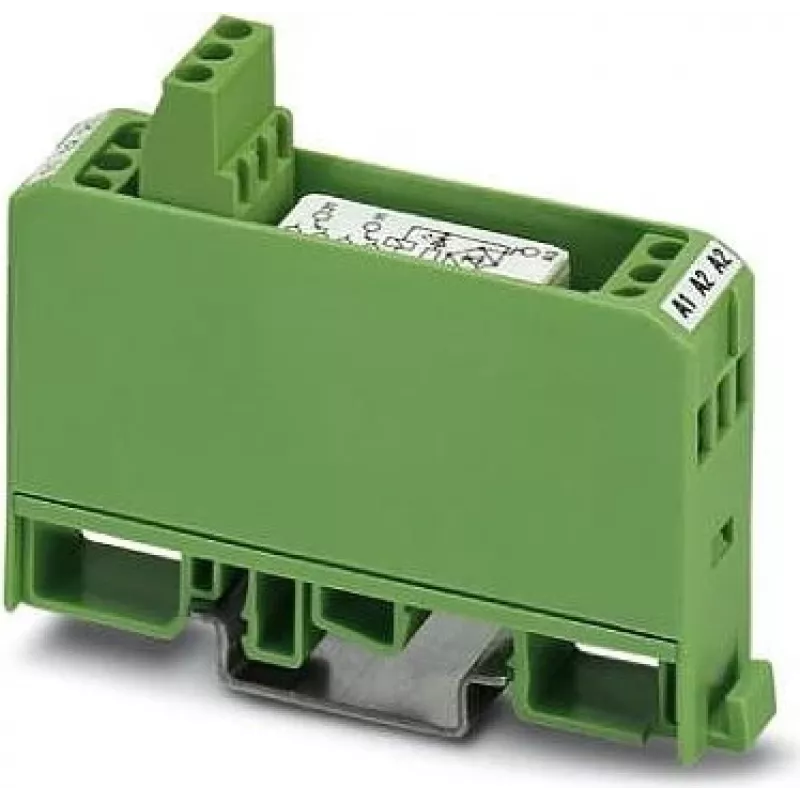

Phoenix Contact EMG 17-REL/KSR-24/21-21-LC relių modulis 2940391

Automatinio valdymo inžinieriams, kuriems reikia patikimo signalų dauginimo ir kompaktiško sprendimo, Phoenix Contact EMG 17-REL/KSR-24/21-21-LC relių modulis yra puikus pasirinkimas. Jo 17,5 mm korpusas su dviem perjungiamaisiais kontaktais leidžia sutaupyti vietos DIN bėgelyje, o LED indikacija užtikrina aiškų būsenos matomumą.

Privalumai

• Du perjungiamieji kontaktai (DPDT) – galite valdyti dvi nepriklausomas grandines
• 24 V DC ritė su LED indikatoriumi – iškart matote, ar relė įjungta
• Kompaktiškas 17,5 mm plotis – idealu, kai DIN bėgelyje trūksta vietos
• Sraigtinė jungtis – patikimas ir tvirtas laidų prijungimas pramoninėje aplinkoje
• 4 kV izoliacijos įtampa tarp įėjimo ir išėjimo – didesnis saugumas

Kaip naudoti

Modulį pritvirtinkite prie standartinio DIN bėgelio ir prijunkite 24 V DC valdymo signalą prie ritės gnybtų. Kai relė suveikia, užsidega LED indikatorius. Du perjungiamieji kontaktai gali perjungti iki 6 A esant 250 V AC/DC apkrovą – tinka valdyti kontaktorius, vožtuvus ar signalines lempas. Poliamido korpusas užtikrina IP20 apsaugą, tinkamą valdymo spintoms ir skirstymo skydams. Darbinė temperatūra nuo -20 °C iki 50 °C – patikimas veikimas tipinėmis pramoninėmis sąlygomis.

Techninės specifikacijos

• Įėjimo įtampa: 24 V DC
• Išėjimo kontaktai: 2 perjungiamieji kontaktai (DPDT)
• Maks. perjungimo srovė: 6 A
• Maks. perjungimo įtampa: 250 V AC/DC
• Prijungimo būdas: sraigtinė jungtis
• Montavimas: DIN bėgelis
• Apsaugos klasė: IP20
• Darbinė temperatūra: -20 °C iki 50 °C
• Ritės įtampa: 24 V DC
• Relės tipas: miniatiūrinė galios relė
• Būsenos indikatorius: LED
• Izoliacijos įtampa (įėjimas/išėjimas): 4 kV
• Elektrinė gyvavimo trukmė: 10^5 ciklų (esant 6 A, 250 V AC)
• Mechaninė gyvavimo trukmė: 10^7 ciklų
• Korpuso medžiaga: poliamidas (PA)
• Gnybtų bloko tipas: bazinis gnybtų blokas
• Produkto serija: EMG

Pabaigai

Plonas profilis ir patikima relės veikla – EMG 17-REL/KSR-24/21-21-LC yra puikus pasirinkimas plečiant valdymo išėjimus automatikos projektuose.
