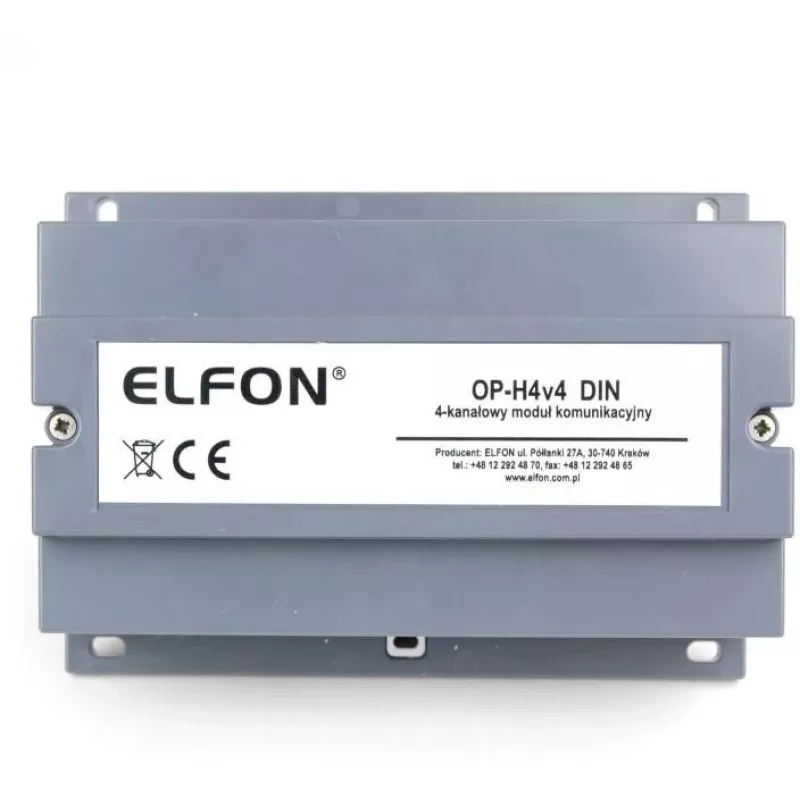

OPTOMA OP-H4v4 DIN Rail M-Bus lygio keitiklis su RS-232/RS-485, 24V AC/DC, iki 20 M-Bus įrenginių

Ar kada nors teko sukti galvą, kaip sujungti M-Bus skaitiklius su valdymo sistema? OPTOMA OP-H4v4 – tai kompaktiškas DIN bėgio lygio keitiklis, kuris išsprendžia šią problemą be vargo. Jis veikia kaip tiltas tarp M-Bus energijos skaitiklių (šilumos, vandens, dujų, elektros) ir jūsų RS-232 ar RS-485 įrenginių, leisdamas lengvai integruoti duomenis į pastatų valdymo ar duomenų rinkimo sistemas. Su šiuo įrenginiu pamiršite sudėtingus sujungimus – viskas sukurta taip, kad montavimas ir konfigūracija būtų paprasti ir greiti.

Privalumai jūsų kasdienybei

OP-H4v4 dėka jūsų M-Bus įrenginiai tampa lengvai pasiekiami per įprastas nuosekliąsias sąsajas. Įrenginys montuojamas ant DIN bėgio (35 mm), todėl jį lengva įdiegti elektros spintose. Platus maitinimo įtampos diapazonas (24 V AC/DC) ir mažas energijos suvartojimas (mažiau nei 3 W) užtikrina patikimą darbą įvairiomis sąlygomis. DIP jungikliai leidžia lengvai nustatyti perdavimo spartą ir terminavimą be jokios papildomos programinės įrangos – tiesiog perjunkite ir viskas veikia.

Kam tinka šis įrenginys?

• Energijos apskaitos sistemoms, naudojančioms M-Bus protokolą (šiluma, vanduo, dujos, elektra)
• Pastatų automatizavimo ir išmaniųjų skaitiklių projektams
• M-Bus įrenginių integravimui su RS-232 ar RS-485 valdikliais
• Pramonės ir komercinių objektų valdymui

Pagrindinės specifikacijos

• M-Bus apkrova: iki 20 įrenginių
• Sąsajos: M-Bus magistralė, RS-232, RS-485
• Maitinimas: 24 V AC/DC
• Energijos suvartojimas: mažiau nei 3 W
• Galvaninė izoliacija tarp M-Bus, nuosekliųjų linijų ir maitinimo
• Montavimas ant DIN bėgio (35 mm)
• Darbinė temperatūra: nuo -20°C iki +55°C
• Laikymo temperatūra: nuo -25°C iki +70°C
• LED indikatoriai maitinimo ir duomenų aktyvumui

Rekomendacijos

Integruodami OP-H4v4, atkreipkite dėmesį į teisingą M-Bus poliškumą ir neviršykite nurodytos kabelio ilgio bei įrenginių skaičiaus. Naudokite DIP jungiklius, kad nustatytumėte tinkamą perdavimo spartą tiek M-Bus, tiek nuosekliajai pusei, o RS-485 terminavimą įjunkite tik fiziniuose magistralės galuose.
