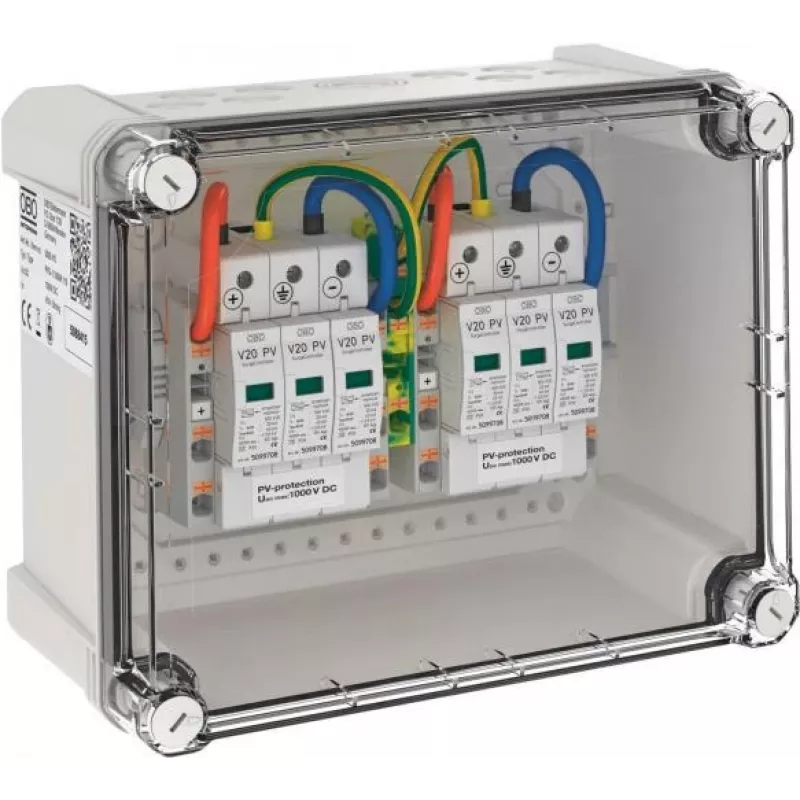

OBO PVG-C1000K 110 PV generatoriaus prijungimo dėžutė 2x1 styga 1000V DC IP65

Kai jūsų saulės elektrinė pradeda tiekti energiją, nebėra laiko rūpesčiams dėl netvarkingų laidų ar nepakankamos apsaugos. Su OBO PVG-C1000K 110 generatoriaus prijungimo dėžute jūsų įrengimas tampa tvarkingas, saugus ir patikimas – tereikia prijungti dvi saulės modulių stygas, o dėžutė jau paruošta perduoti srovę į keitiklį su dviem MPP sekimo įėjimais. Jokių improvizacijų vietoje, jokių papildomų apsaugų – viskas integruota ir suderinta.

Kam ji skirta

Ši dėžutė – tikras pagalbininkas saulės elektrinių montuotojams, EPC rangovams ir sistemų integratoriams, dirbantiems su gyvenamosiomis, komercinėmis ar pramoninėmis sistemomis iki 1000 V DC. Ji idealiai tinka projektams, kur reikia sujungti dvi stygas ir prijungti jas prie dviejų MPP sekiklių turinčio keitiklio, užtikrinant atitiktį saugos reikalavimams ir ilgalaikį patikimumą.

Pagrindiniai privalumai

• Prijungta gamykloje: 2 saulės modulių stygos ir 2 MPP sekikliai
• Integruota 2 tipo DC apsauga nuo viršįtampių (3 poliai kiekvienai stygai)
• Įmontuotas 2 polių DC atjungiklis kiekvienai stygai (30 A vardinė srovė)
• IP65 atsparus vandeniui ir dulkėms korpusas, pagamintas iš UV spinduliams atsparaus polikarbonato
• MC4 jungtys – greitas ir įrankiams nereikalingas prijungimas
• Maksimali sistemos įtampa 1000 V DC, bendra įėjimo srovė 30 A

Specifikacijos

• Produkto tipas: fotovoltinės (PV) generatoriaus prijungimo dėžutė
• PV stygų skaičius: 2
• Palaikomų MPP sekiklių skaičius: 2
• Maks. sistemos įtampa (Uoc max): 1000 V DC
• Maks. įėjimo srovė vienai stygai (Isc max): 15 A
• Bendra maks. įėjimo srovė: 30 A
• Apsauga nuo viršįtampių: 2 tipo DC apsauga, 3 poliai kiekvienai stygai (+/GND/-)
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maks. iškrovos srovė (Imax): 40 kA (8/20 µs)
• Trumpojo jungimo srovės įvertinimas (Isccr): 10 kA
• Integruotas DC atjungiklis: taip, 2 poliai kiekvienai stygai
• DC jungiklio vardinė srovė: 30 A
• Apsaugos klasė: IP65
• Korpuso medžiaga: UV spinduliams atsparus polikarbonatas (PC)
• Įėjimo jungčių tipas: MC4 jungtys
• Išėjimo jungčių tipas: MC4 jungtys
• Darbinės temperatūros diapazonas: -25°C iki +60°C
• Montavimo būdas: montavimas ant sienos

Patarimai

Prieš montuodami įsitikinkite, kad kabelių skerspjūvis atitinka vietos reikalavimus ir maksimalią 15 A srovę vienai stygai. Dėžutę montuokite pavėsyje ir lengvai pasiekiamoje vietoje, kad prailgintumėte komponentų tarnavimo laiką. Naudokite integruotą DC atjungiklį saugiam aptarnavimui ir avariniam atjungimui. Reguliariai tikrinkite apsaugos nuo viršįtampių modulius ir, jei indikatorius rodo gedimą, nedelsdami juos pakeiskite.
