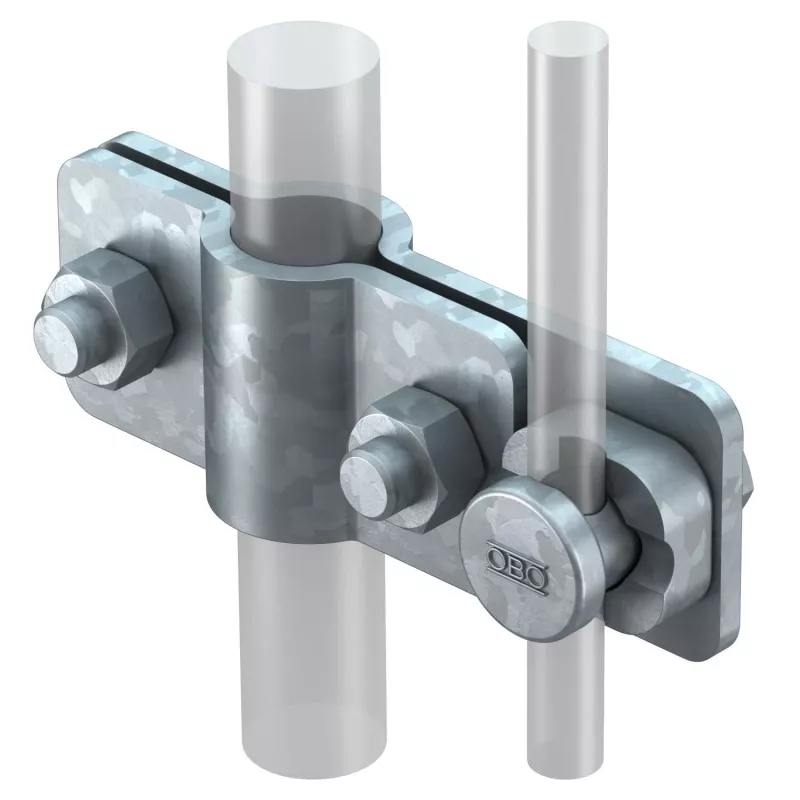

OBO Bettermann jungties spaustukas 2710/25 25mm kryžminis spaustukas apvaliems ir plokštiems laidininkams (5001226)

Kai reikia sujungti du laidininkus 90° kampu įžeminimo, žaibosaugos ar potencialų išlyginimo sistemose, reikalingas patikimas spaustukas, atsparus korozijai ir užtikrinantis nepriekaištingą laidumą. OBO Bettermann jungties spaustukas 2710/25 yra būtent toks – pagamintas iš karštai cinkuoto plieno, jis tvirtai sujungia pagrindinį laidininką (apvalų 8–10 mm arba plokščią iki 30 x 3,5 mm) su apvaliu jungiamuoju laidininku (8–10 mm).

Kam skirtas

Elektrikams ir montuotojams, dirbantiems su žaibosaugos ir įžeminimo sistemomis gyvenamuosiuose, komerciniuose ar pramoniniuose pastatuose, šis spaustukas yra būtinas norint sukurti patikimas kryžmines jungtis tarp laidininkų.

Pagrindinės savybės

• Kryžminio spaustuko konstrukcija 90° laidininkų sujungimui.
• Priima pagrindinį laidininką: apvalų 8–10 mm arba plokščią iki 30 x 3,5 mm.
• Jungiamasis laidininkas: apvalus 8–10 mm.
• Medžiaga: karštai cinkuotas plienas (St/tZn) – didelis atsparumas korozijai.
• Šešiabriaunis varžtas M8 patikimam tvirtinimui.
• Išbandytas žaibo srovei (10/350 µs): 100 kA.
• Trumpojo jungimo srovės talpa (50 Hz, 1 s): 1,5 kA.
• Atitinka DIN EN 62561-1 (VDE 0185-561-1).

Specifikacijos

• Produkto tipas: jungties spaustukas
• Konstrukcija: kryžminis spaustukas
• Medžiaga: plienas, karštai cinkuotas
• Pagrindinio laidininko tipas: apvalus (Rd) / plokščias (FL)
• Pagrindinio laidininko skersmuo (Rd): 8–10 mm
• Pagrindinio laidininko matmenys (FL): iki 30 x 3,5 mm
• Jungiamojo laidininko tipas: apvalus (Rd)
• Jungiamojo laidininko skersmuo: 8–10 mm
• Varžto tipas: šešiabriaunis varžtas M8
• Pritaikymas: įžeminimas, žaibosauga, potencialų išlyginimas
• Standarto atitiktis: DIN EN 62561-1 (VDE 0185-561-1)
• Atsparumas korozijai: didelis
• Jungčių skaičius: 2
• Montavimo būdas: užspaudžiamas
• Bandymo srovė (10/350 µs): 100 kA
• Trumpojo jungimo srovė (50 Hz, 1 s): 1,5 kA

Kaip naudoti

Prieš užspaudžiant nuvalykite laidininkų paviršius, kad užtikrintumėte optimalų elektrinį kontaktą ir atsparumą korozijai. Uždėkite spaustuką ant pagrindinio laidininko ir pritvirtinkite jungiamąjį laidininką 90° kampu, tada priveržkite M8 varžtą.

Patarimas: reguliariai tikrinkite, ar varžtas tvirtai priveržtas, ypač po montavimo lauke, kur temperatūros svyravimai gali atlaisvinti jungtį. Naudokite momentinį veržliaraktį, kad nepažeistumėte sriegio.
