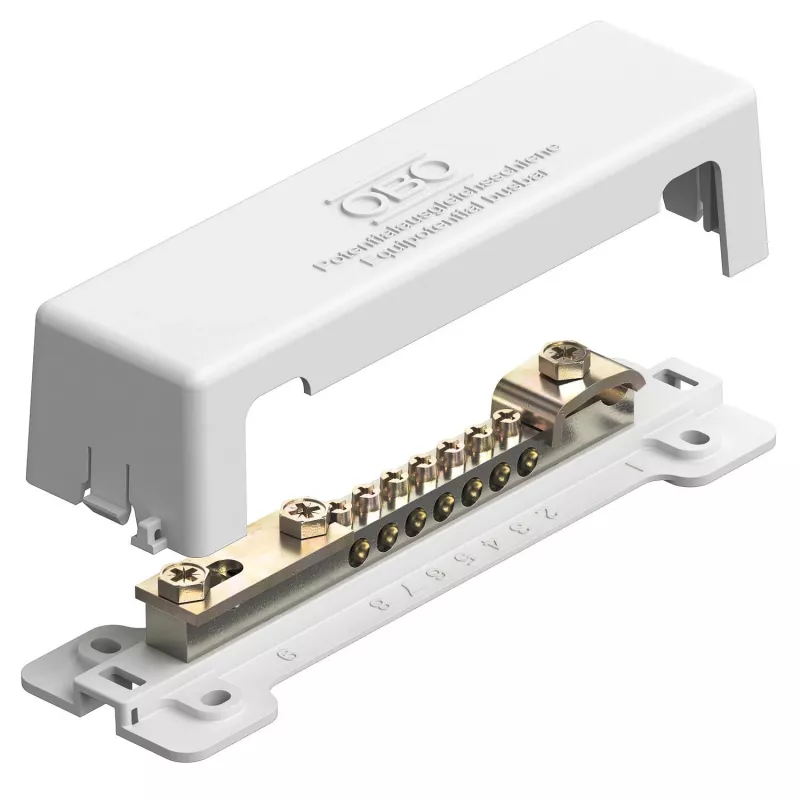

OBO Bettermann išlyginamųjų potencialų šyna 188 mm, žalvaris, balta (5015075)

Kai elektros instaliacijoje reikia patikimai sujungti apsauginius laidininkus, išlyginamojo potencialo laidininkus ir žaibosaugos sistemas, praverčia tvirtas centrinis taškas. OBO Bettermann išlyginamųjų potencialų šyna – būtent toks sprendimas: kompaktiška 188 mm ilgio juosta su septyniais varžtiniais gnybtais, leidžianti prijungti kelis laidininkus iki 25 mm². Ji puikiai tinka tiek gyvenamųjų, tiek komercinių pastatų skirstymo lentynėms.

Kam skirta

Elektrikams ir skydų montuotojams, kuriems reikia patikimos, ant paviršiaus montuojamos šynos pagrindiniam potencialų išlyginimui pagal DIN VDE 0100-410 ir 0100-540. Ji taip pat tinka žaibosaugos potencialų išlyginimui pagal DIN VDE 0185-305.

Pagrindinės savybės

• Kontaktinė juosta pagaminta iš nikeliuoto žalvario (CuZn) – užtikrina puikų laidumą ir atsparumą korozijai.
• Pagrindo plokštė ir dangtelis iš balto polistirolo (PS), RAL 9010 – tvarkinga išvaizda matomose instaliacijose.
• Septyni varžtiniai gnybtai vienagysliams arba daugiagysliams laidininkams iki 25 mm², o smulkiagysliams – iki 16 mm².
• Papildomi sujungimai apvaliems laidininkams Rd 8-10 (2 gnybtai) ir plokščiam laidininkui FL 30 (1 gnybtas).
• Montuojama ant paviršiaus – paprastas ir greitas įrengimas.

Specifikacijos

• Ilgis: 188 mm
• Medžiaga (kontaktinė juosta): žalvaris (CuZn), nikeliuotas
• Medžiaga (pagrindo plokštė/dangtelis): polistirolas (PS)
• Spalva: balta (RAL 9010)
• Sujungimų skaičius (vienagysliai/daugiagysliai): 7
• Maks. laidininko skerspjūvis (vienagysliai/daugiagysliai): 25 mm²
• Maks. laidininko skerspjūvis (smulkiagysliai): 16 mm²
• Sujungimų skaičius (apvalus laidininkas Rd 8-10): 2
• Sujungimų skaičius (plokščias laidininkas FL 30): 1
• Sujungimo tipas: varžtinis gnybtas
• Montavimo tipas: ant paviršiaus
• Darbinės temperatūros diapazonas: -5 °C iki +40 °C

Patarimai

Montuodami būtinai priveržkite visas jungtis rekomenduojamu sukimo momentu – taip išlaikysite mažą kontaktinę varžą. Smulkiagysliams laidininkams naudokite įvores, kad apsaugotumėte nuo gyslų lūžimo ir užtikrintumėte patikimą sujungimą.

Patarimas: prieš montuodami įsitikinkite, kad šyna tvirtai laikosi ant paviršiaus, o visi laidininkai atitinka nurodytus skerspjūvius. Jei abejojate dėl sujungimo momento, vadovaukitės gamintojo instrukcija – taip išvengsite kontaktų perkaitimo.
