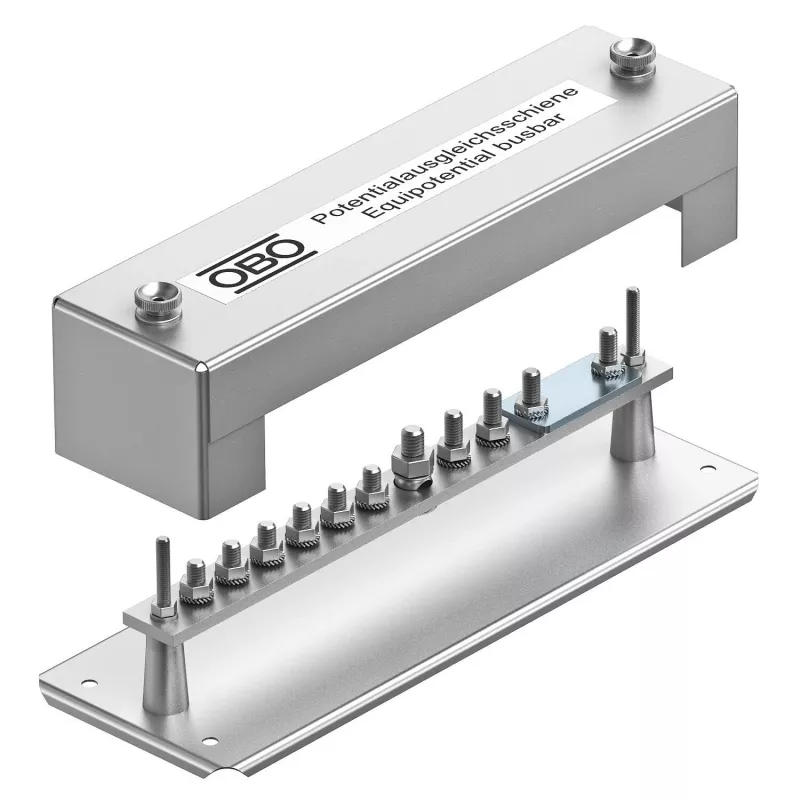

OBO Bettermann 1810 išlyginamųjų potencialų šyna, 348 mm, 10 prijungimo taškų, permatomas dangtelis 5015057

10 prijungimo taškų – tiek galimybių sujungti apsauginius laidininkus vienoje vietoje. OBO Bettermann 1810 serijos išlyginamųjų potencialų šyna su nikeliuota žalvarine kontaktine juosta ir cinkuoto plieno pagrindu užtikrina patikimą laidumą visose gnybtuose.

Kodėl verta rinktis

• 10 prijungimo taškų: 7 maži gnybtai (iki 25 mm² vienagysliams/suvytiems, 16 mm² smulkiagysliams) ir 2 dideli gnybtai (iki 95 mm² vienagysliams/suvytiems, 70 mm² smulkiagysliams) bei vienas plokščiojo laidininko (30 x 3,5 mm) prijungimas.
• Permatomas, atverčiamas, plombuojamas dangtelis apsaugo nuo atsitiktinio prisilietimo ir leidžia vizualiai patikrinti jungtis.
• Montuojama ant sienos ar kito paviršiaus – pagrindo plokštė jau su išgręžtomis skylėmis.
• Integruotas testavimo taškas periodiniams patikrinimams pagal standartus.
• Atitinka standartus: DIN VDE 0100-410, DIN VDE 0100-540, DIN VDE 0185-305-3.

Kaip naudoti

Įrenkite šyną centrinėje, lengvai pasiekiamoje vietoje. Prijunkite apsauginius laidininkus prie atitinkamų gnybtų M5 arba M8 varžtais. Permatomą dangtelį galima užplombuoti, kad pašaliniai asmenys neprijungtų neteisėtų laidininkų. Periodinių patikrinimų metu naudokite testavimo tašką, kad patikrintumėte sujungimo vientisumą.

Techninė specifikacija

• Produkto tipas: išlyginamųjų potencialų šyna
• Serija: 1810
• Pagrindo plokštės medžiaga: cinkuotas plienas
• Kontaktinės juostos medžiaga: nikeliuotas žalvaris
• Prijungimo taškų skaičius: 10
• Prijungimo talpa (maži laidininkai): 7 x iki 25 mm² (vienagysliai/suvyti) / 16 mm² (smulkiagysliai)
• Prijungimo talpa (dideli laidininkai): 2 x iki 95 mm² (vienagysliai/suvyti) / 70 mm² (smulkiagysliai)
• Prijungimo talpa (plokščiasis laidininkas): 1 x 30 x 3,5 mm
• Dangtelio tipas: permatomas, atverčiamas, plombuojamas
• Montavimo tipas: ant sienos / paviršiaus
• Varžtų tipas (maži gnybtai): M5
• Varžtų tipas (dideli gnybtai): M8
• Testavimo taškas: yra
• Ilgis: 348 mm
• Plotis: 50 mm
• Aukštis: 40 mm
• Maks. darbinė temperatūra: +40 °C
• Min. darbinė temperatūra: -5 °C

Kam tinka

Ši šyna puikiai tinka elektrikams, statybų profesionalams ir namų savininkams, kurie įsirenginėja apsauginį įžeminimą ar žaibosaugos sistemas. Ji užtikrina tvarkingą ir saugų visų apsauginių laidininkų sujungimą vienoje vietoje, palengvindama atitiktį elektros saugos reikalavimams.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas, o po montavimo būtinai patikrinkite sujungimų varžą. Reguliariai apžiūrėkite permatomą dangtelį – jei jis apsunkęs ar pažeistas, pakeiskite, kad apsauga išliktų patikima.
