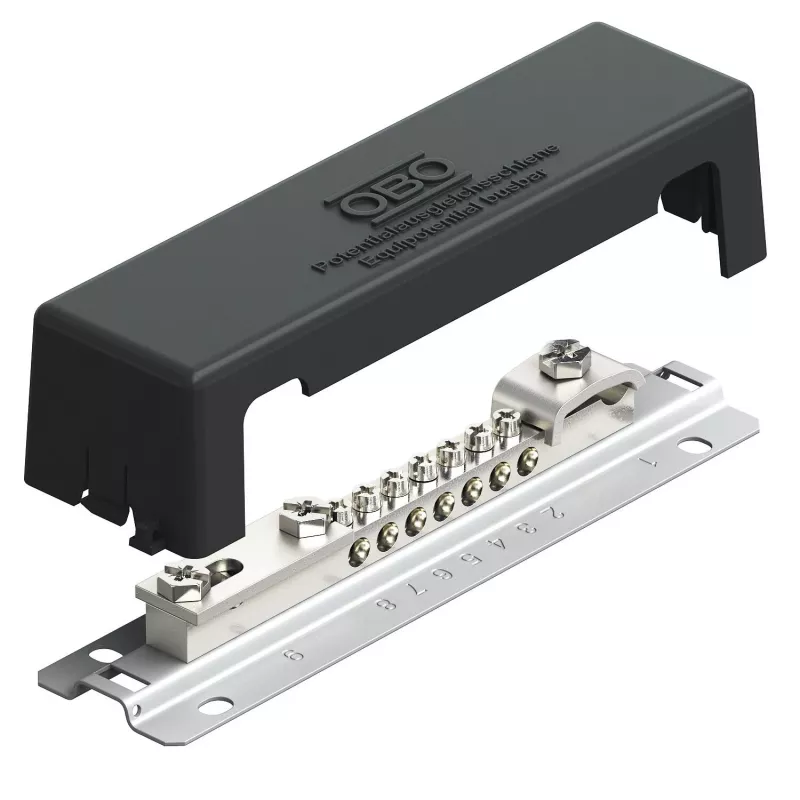

OBO BETTERMANN 1809 AM potencialų išlyginimo šyna su metaliniu pagrindu, 10 polių, pilka 5015105

Kai reikia patikimo pagrindinio ir apsaugos nuo žaibo potencialų išlyginimo, ši OBO BETTERMANN šyna su metaliniu pagrindu tapo daugelio elektrikų pasirinkimu. Jos tvirta cinkuoto plieno bazė su metaline kojele leidžia patikimai montuoti ant paviršiaus, o nikeliuoto žalvario kontaktinė juosta užtikrina puikų laidumą ir atsparumą korozijai. Pilkas polistirolo dangtelis apsaugo nuo atsitiktinio prisilietimo, todėl sprendimas tinka tiek naujiems įrenginiams, tiek esamų sistemų atnaujinimui.

Privalumai

Metalinė kojelė suteikia stabilumą montuojant ant įvairių paviršių – nereikia papildomų laikiklių. Cinkuoto plieno ir nikeliuoto žalvario derinys garantuoja ilgaamžiškumą net ir sudėtingomis sąlygomis. IP20 apsaugos klasė bei atitiktis DIN EN 62561-1 ir VDE standartams užtikrina saugų darbą elektros instaliacijose. Be to, specialus bandymo laido prijungimas (10 mm²) palengvina patikros ir priežiūros darbus.

Kam tinka

• Pagrindiniam potencialų išlyginimui pastatuose
• Apsaugos nuo žaibo potencialų išlyginimo sistemoms
• Vientisų ir daugiasluoksnių laidininkų nuo 2,5 mm² iki 95 mm² prijungimui
• Montavimui ant paviršiaus, kai reikalingas metalinis pagrindas

Pagrindinės specifikacijos

• Gaminio tipas: potencialų išlyginimo šyna
• Montavimo tipas: ant paviršiaus su metaliniu pagrindu
• Pagrindo plokštės medžiaga: cinkuotas plienas
• Kontaktinės juostos medžiaga: nikeliuotas žalvaris
• Dangtelio medžiaga: polistirolas (PS), pilkas
• Mažų apvalių laidininkų jungčių skaičius: 7 (2,5–25 mm²)
• Didelių apvalių laidininkų jungčių skaičius: 2 (7–95 mm²)
• Plokščių laidininkų jungčių skaičius: 1 (30x3,5 mm)
• Bandymo laido jungčių skaičius: 1 (10 mm²)
• Maks. trumpojo jungimo srovė (Ipk): 100 kA (10/350 µs)
• Maks. trumpojo jungimo srovė (Icw): 1,5 kA (1s)
• Apsaugos klasė: IP20
• Standartai / patvirtinimai: DIN EN 62561-1, VDE
• Jungties tipas: varžtinė jungtis
• Laidininkų suderinamumas: vientisi ir daugiasluoksniai laidininkai

Rekomendacijos

Kad šyna veiktų nepriekaištingai, patikėkite montavimą kvalifikuotam elektrikui ir laikykitės vietinių taisyklių. Varžtus užveržkite rekomenduojamu momentu, kad nepažeistumėte kontaktų. Reguliariai tikrinkite jungčių tvirtumą ir ar nėra korozijos požymių – ypač agresyvioje aplinkoje.
