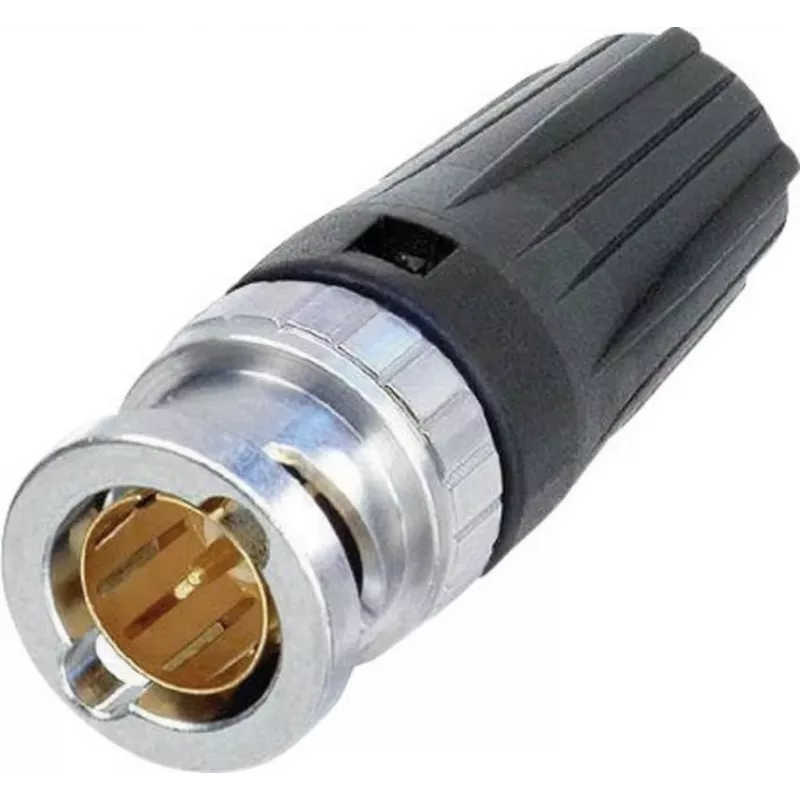

Neutrik NBNC75BUU11 rearTWIST BNC kištukinis suspaudžiamasis jungtis 75 omų koaksialiniams kabeliams

Broadcast inžinieriams, AV technikams ir sistemų integratoriams, kurie kasdien susiduria su HD-SDI signalų perdavimu, reikia jungčių, kurios neprarastų signalo kokybės net tankiuose patch paneliuose. Neutrik NBNC75BUU11 – tai tiesi BNC kištukinė suspaudžiama jungtis, sukurta 75 omų koaksialiniams kabeliams, užtikrinanti tikslų impedanso suderinimą ir minimalius atspindžius.

Kodėl verta rinktis

• Tikra 75 omų impedancija – signalas išlieka švarus iki 6 GHz dažnio.
• rearTWIST bajoneto fiksavimas leidžia lengvai priveržti ir atjungti pirštais net sunkiai pasiekiamose vietose.
• Suspaudimo (crimp) technologija užtikrina patvarią, hermetišką centro ir išorinio kontakto jungtį.
• Auksuotas centrinis kontaktas ir nikeliuotas žalvarinis korpusas atsparūs korozijai bei dilimui.
• PTFE dielektrikas palaiko aukšto dažnio našumą ir terminį stabilumą.
• Atitinka SMPTE 292M, 424M, 2081-1 ir 2082-1 standartus HD/3G/6G-SDI signalams.

Techninė specifikacija

• Jungties tipas: BNC kištukas (male), tiesus
• Impedancija: 75 omų
• Dažnių diapazonas: iki 6 GHz
• Atspindžio nuostoliai: >30 dB @ 1 GHz, >22 dB @ 2 GHz, >17 dB @ 6 GHz
• Sujungimas: suspaudžiamasis (crimp) – centrinis kontaktas ir įvorė
• Suderinami kabeliai: Belden 1855A, 1505A, 1694A ir panašūs
• Kontaktų danga: auksas (centras), nikelis (korpusas)
• Dielektrikas: PTFE
• Izoliacijos varža: >5 G Ohm
• Kontaktų varža: <3 m Ohm (išorinė), <6 m Ohm (centrinė)
• Dielektrinis stipris: 1,5 kVdc
• Ilgaamžiškumas: >1000 sujungimų ciklų
• Darbinė temperatūra: -30 °C iki +85 °C
• Įtampa: <50 V
• Korpuso medžiaga: žalvaris, nikeliuotas

Kaip naudoti

Naudokite tinkamą suspaudimo įrankį ir konkrečiam kabeliui skirtą matricą, kad pasiektumėte nurodytus atspindžio nuostolius. Lauko ar atšiauriose sąlygose rekomenduojama papildomai apsaugoti nuo drėgmės. rearTWIST apsauginis gaubtelis (parduodamas atskirai) suteikia įtempimo mažinimą ir palengvina kabelių tvarkymą.

Patarimas: prieš suspaudimą visada nuvalykite kabelio izoliaciją ir įsitikinkite, kad centrinis kontaktas tvirtai laikosi – tai padės išvengti signalo praradimo ir prailgins jungties tarnavimo laiką.
