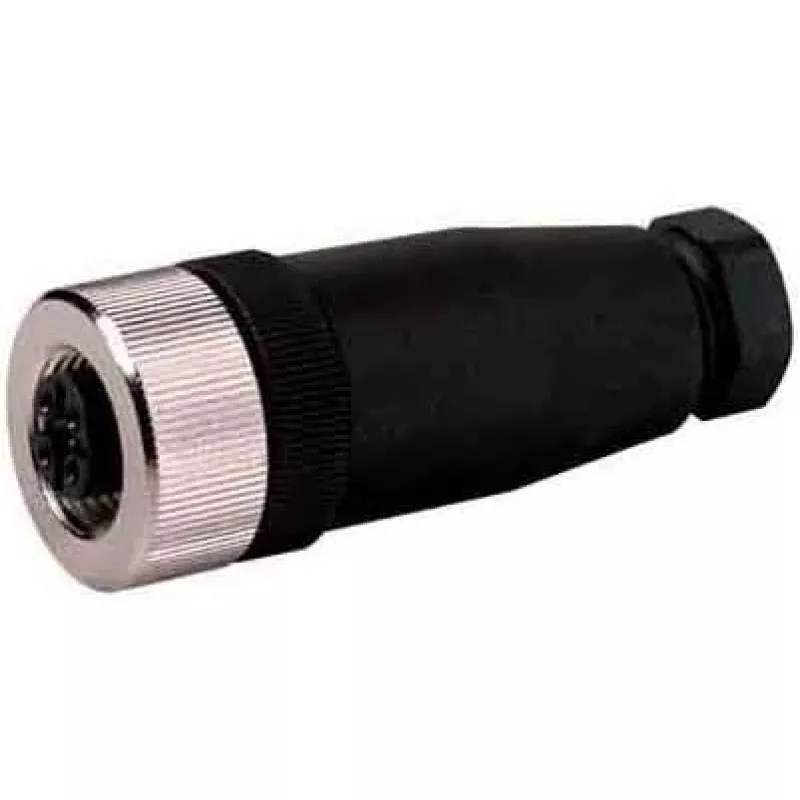

Murrelektronik M12 moteriškas 5 polių A koduotas varžtinių gnybtų lauko sąlygomis montuojamas jungtis, IP67 7000-12961-0000000

IP67 apsaugos klasė užtikrina patikimą ryšį net ir pačiomis sudėtingiausiomis sąlygomis. Ši Murrelektronik M12 jungtis su varžtiniais gnybtais skirta savarankiškam montavimui vietoje – idealiai tinka sensoriams ir pavaroms prijungti pramonės automatizavimo sistemose.

Kodėl verta rinktis

• IP67 apsauga nuo dulkių ir laikino panardinimo į vandenį, kai jungtis sujungta ir užfiksuota.
• Tvirtas cinko lydinio korpusas su nikelio danga atlaiko atšiaurias sąlygas.
• Auksuoti kontaktai užtikrina puikų laidumą ir atsparumą korozijai.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +85 °C.
• Montuojama vietoje be specialių įrankių – sutaupysite laiko ir pinigų.

Techniniai duomenys

• Jungties tipas: M12, moteriška, tiesi
• Polių skaičius: 5, A koduota
• Prijungimas: varžtiniai gnybtai
• Nominali įtampa: 125 V AC/DC
• Nominali srovė: 4 A
• Apsaugos klasė: IP67 (sujungus ir užfiksavus)
• Korpuso medžiaga: cinko lydinys, nikeliuotas
• Kontaktų medžiaga: vario lydinys, auksuotas
• Kontaktų laikiklio medžiaga: PA (poliamidas)
• Temperatūros diapazonas: -25 °C iki +85 °C
• Kabelio skersmuo: 4,0–6,0 mm
• Maks. laido skerspjūvis: 0,75 mm² (AWG 18)
• Ekranavimas: neekranuota
• Fiksavimas: M12 x 1 srieginis sujungimas
• Montavimo tipas: lauko sąlygomis montuojama / savarankiškas surinkimas

Kam tinka

Ši jungtis puikiai tiks inžinieriams, technikams ir visiems, kurie konstruoja ar prižiūri pramonines automatizavimo sistemas, jungia sensorius, pavaras ar kitus įrenginius. Dėl galimybės montuoti vietoje, ji idealiai tinka tais atvejais, kai reikia greitai suremontuoti ar pakeisti sugedusią jungtį.

Kaip naudoti

Nuimkite izoliaciją nuo kabelio galų, įkiškite laidus į varžtinius gnybtus ir priveržkite. Tada užsukite korpusą – jungtis paruošta naudojimui. Užfiksuokite M12 srieginį sujungimą, kad būtų pasiektas IP67 apsaugos lygis.

Patarimas: prieš montuodami įsitikinkite, kad kabelio skersmuo atitinka 4,0–6,0 mm diapazoną. Naudokite tinkamo dydžio atsuktuvą varžtams priveržti, kad nepažeistumėte kontaktų. Periodiškai patikrinkite, ar jungtis tvirtai užfiksuota, ypač vibracijos sąlygomis.
