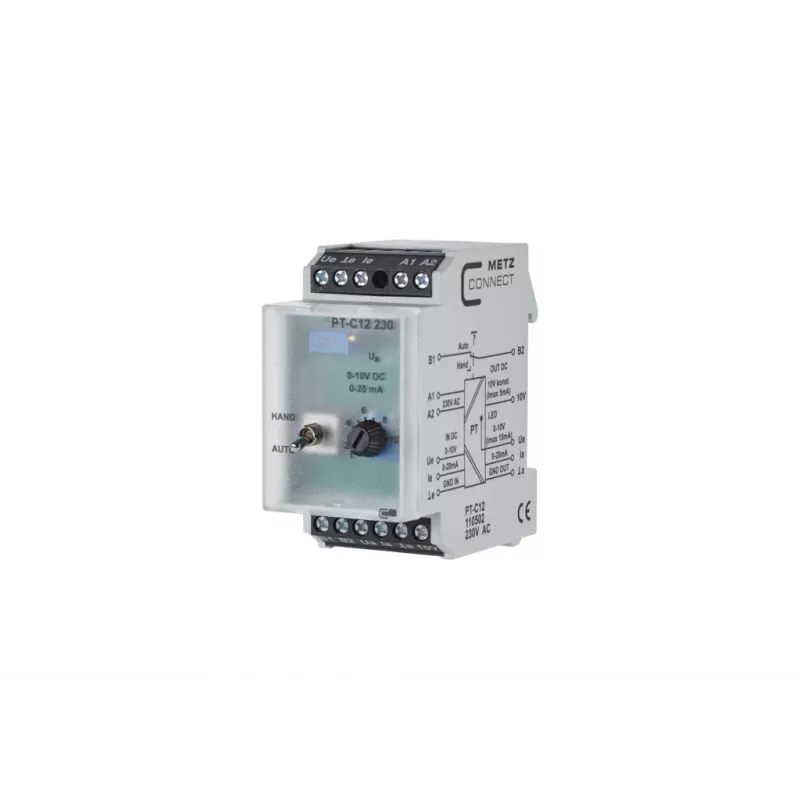

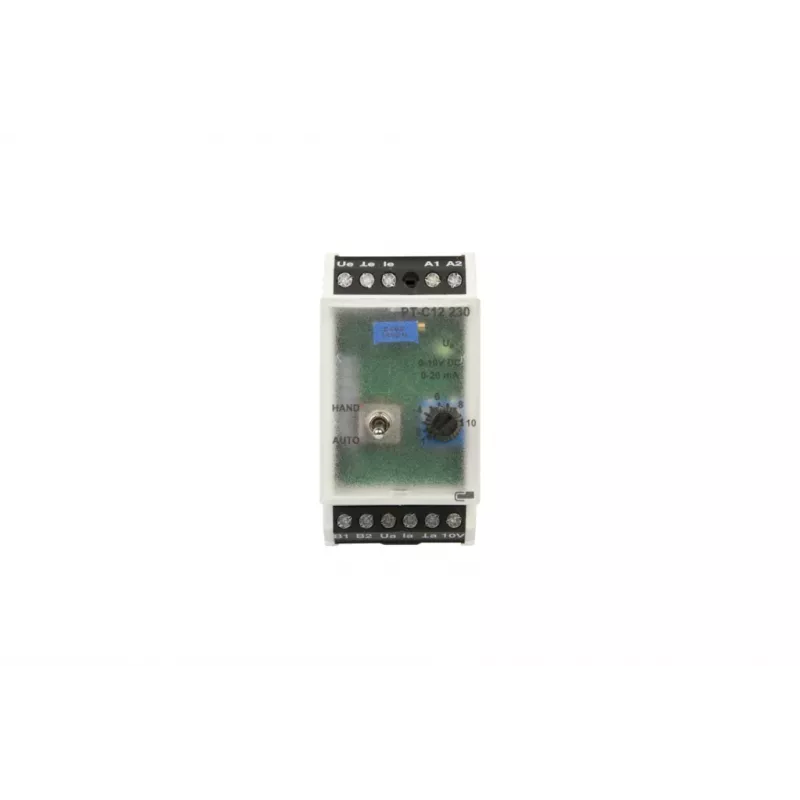

METZ CONNECT potencialo izoliatorius 230VAC 110502

Kai 230 VAC valdymo signalas turi įjungti relę be jokio tiesioginio elektros ryšio, METZ CONNECT 110502 potencialo izoliatorius tampa patikimu tiltu tarp aukštos įtampos grandinės ir jautrios elektronikos. Šis kompaktiškas įrenginys, montuojamas ant DIN bėgelio, užtikrina 4 kV galvaninę izoliaciją ir potencialo neturintį perjungimo kontaktą – sprendimas, kuris apsaugo tiek įrangą, tiek žmones.

Kodėl verta rinktis

• Galvaninė izoliacija tarp įėjimo ir išėjimo iki 4 kV bandymo įtampos – saugus signalų atskyrimas
• Potencialo neturintis perjungimo relės kontaktas, atlaikantis 250 VAC / 2 A apkrovą
• LED indikacija, rodanti maitinimo įtampos buvimą
• Montavimas ant DIN bėgelio (TS35) – greita instaliacija skirstomuosiuose skyduose
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +70 °C
• Kompaktiškas poliamido korpusas su IP20 apsaugos klase

Kaip tai veikia kasdienėje aplinkoje

Izoliatorius priima 230 VAC įėjimo signalą ir valdo vidinę relę, kuri pateikia sausą kontaktą žemos galios apkrovoms jungti arba PLC įėjimams. Varžtiniai gnybtai priima tiek vienagyslius, tiek daugiagyslius laidininkus, o žalias LED iš karto parodo, ar yra maitinimas. 1,5 VA energijos suvartojimas reiškia minimalų šilumos išsiskyrimą, todėl įrenginys gali veikti nepertraukiamai net ankštuose skyduose.

Techninės specifikacijos

• Įėjimo įtampa: 230 VAC, 50/60 Hz
• Išėjimas: 1 potencialo neturintis perjungimo kontaktas (relė)
• Kontakto apkrova: 250 VAC / 2 A (varžinė apkrova)
• Izoliacijos įtampa: 4 kV AC (įėjimas/išėjimas/maitinimas)
• Reagavimo laikas: < 10 ms
• Energijos suvartojimas: apie 1,5 VA
• Montavimas: DIN bėgelis TS35
• Prijungimas: varžtiniai gnybtai
• Korpuso medžiaga: poliamidas PA 6.6
• Apsaugos klasė: IP20
• Darbinė temperatūra: -25 °C iki +70 °C
• Sandėliavimo temperatūra: -40 °C iki +85 °C
• Standartai: EN 61010-1, EN 61000-6-2, EN 61000-6-4

Kam tinka

Šis izoliatorius puikiai tinka pastatų automatizavimo, šildymo, vėdinimo ir oro kondicionavimo (HVAC) sistemoms, taip pat pramoniniam signalų paskirstymui. Jei reikia atskirti 230 VAC valdymo grandines nuo jautrių valdiklių ar jutiklių, METZ CONNECT 110502 užtikrins saugų signalo perdavimą net sudėtingomis sąlygomis.

Praktiniai patarimai

Montuodami ant DIN bėgelio, įsitikinkite, kad skydelyje yra pakankamai vietos vėdinimui. Prieš jungdami laidus, visada atjunkite maitinimą. Reguliariai patikrinkite, ar šviečia žalias LED – tai paprasčiausias būdas įsitikinti, kad įrenginys veikia tinkamai. Esant didelei apkrovai, rekomenduojama naudoti papildomą aušinimą.
