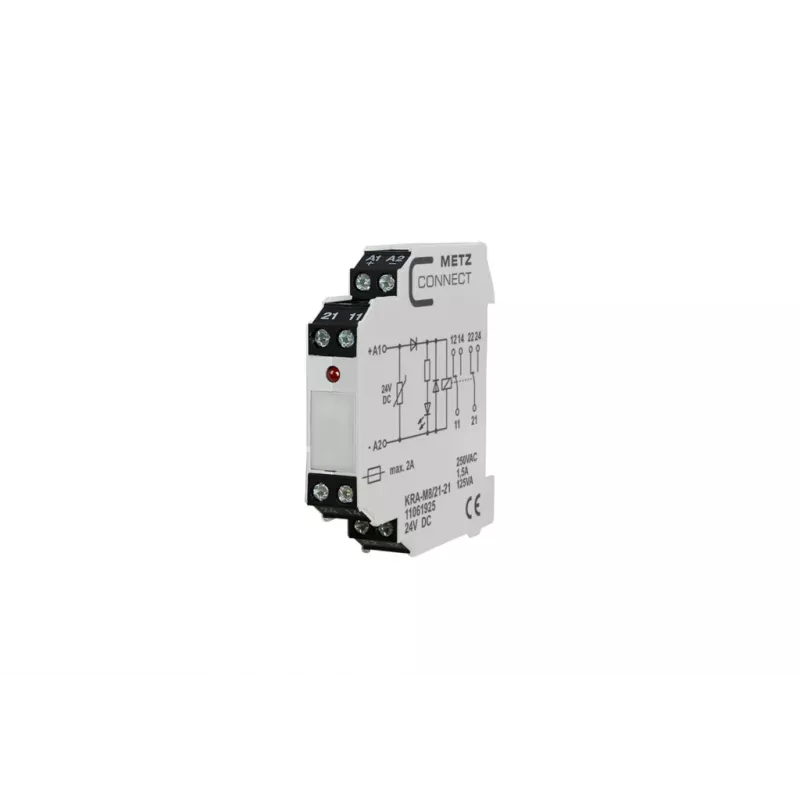

METZ CONNECT KRA-M8/21-21 24DC sąsajos modulis (11061925)

Kai valdymo spintoje reikia izoliuoti 24 V DC jutiklio signalą nuo didesnės galios grandinės, o vietos – nedaug, METZ CONNECT KRA-M8/21-21 24DC sąsajos modulis tampa praktišku sprendimu. Šis plonas DIN bėgelio modulis sujungia M8 jutiklio įėjimą ir relės išėjimą viename korpuse, todėl sumažėja laidų ir galimų gedimų taškų.

Kodėl verta rinktis

• 24 V DC maitinimas ir M8 3 kontaktų A koduotas jungtis – greitas jutiklio prijungimas
• 1 normaliai atviras relės kontaktas galvaninei signalų izoliacijai
• Perjungia iki 250 V AC / 30 V DC esant 2 A – tinka tiek valdymo, tiek nedidelės galios grandinėms
• Nedidelės 0,2 W energijos sąnaudos – mažiau šilumos tankiuose skydeliuose
• Montavimas ant DIN bėgelio TS35 be įrankių, IP20 apsauga – skirta valdymo spintoms

Kasdienis naudojimas

Šis modulis veikia kaip signalo sąsaja tarp 24 V DC jutiklio ar PLC išėjimo ir didesnės įtampos ar srovės apkrovos. M8 jungtis priima standartinius 3 kontaktų jutiklius, o išėjimo pusėje esantys varžtiniai gnybtai leidžia prijungti lauko laidus iki 2,5 mm². Relės kontaktas skirtas tiek AC, tiek DC apkrovoms, todėl tinka solenoidiniams vožtuvams, kontaktoriams, indikacinėms lemputėms ar kaip įėjimas kitam valdikliui. Modulis stabiliai veikia nuo -20 °C iki +70 °C temperatūroje. Poliamido korpusas atsparus įprastoms pramoninėms cheminėms medžiagoms ir užtikrina apsaugą nuo prisilietimo.

Techninės specifikacijos

• Prekės ženklas: METZ CONNECT
• Modelis: KRA-M8/21-21 24DC
• MPN: 11061925
• EAN: 4250184122722
• Produkto tipas: sąsajos modulis
• Maitinimo įtampa: 24 V DC
• Įėjimo jungtis: M8, 3 kontaktų, A koduota
• Išėjimo jungtis: varžtiniai gnybtai
• Kanalų skaičius: 1 (2 laidų signalas)
• Perjungimo elementas: relė
• Kontakto tipas: 1 NO (normaliai atviras)
• Maks. perjungimo įtampa AC: 250 V AC
• Maks. perjungimo įtampa DC: 30 V DC
• Maks. perjungimo srovė: 2 A
• Maks. perjungimo galia AC: 500 VA
• Maks. perjungimo galia DC: 60 W
• Energijos sąnaudos: 0,2 W
• Montavimas: DIN bėgelis TS35
• Apsaugos klasė: IP20
• Darbinė temperatūra: -20 °C iki +70 °C
• Korpuso medžiaga: poliamidas (PA)
• Sertifikatai: CE

Pastaba

Vietą taupantis ir patikimas sąsajos modulis, sujungiantis žemo lygio jutiklių signalus su didesnės galios valdymo grandinėmis – paruoštas montuoti ant DIN bėgelio.
