METZ CONNECT 11027613 daugiafunkcė laiko relė, 24V AC/DC, 2W, 1 CO, 0,05s-100h, DIN bėgiui

17,5 mm pločio korpusas – tiek vietos užima ši daugiafunkcė laiko relė ant DIN bėgio. Tai viena iš ploniausių laiko relių rinkoje, todėl puikiai tinka kompaktiškiems skydams, kur kiekvienas milimetras svarbus. Nepaisant mažo dydžio, ji siūlo net septynias laiko funkcijas ir itin platų reguliavimo diapazoną – nuo 0,05 sekundės iki 100 valandų.

Kodėl verta rinktis

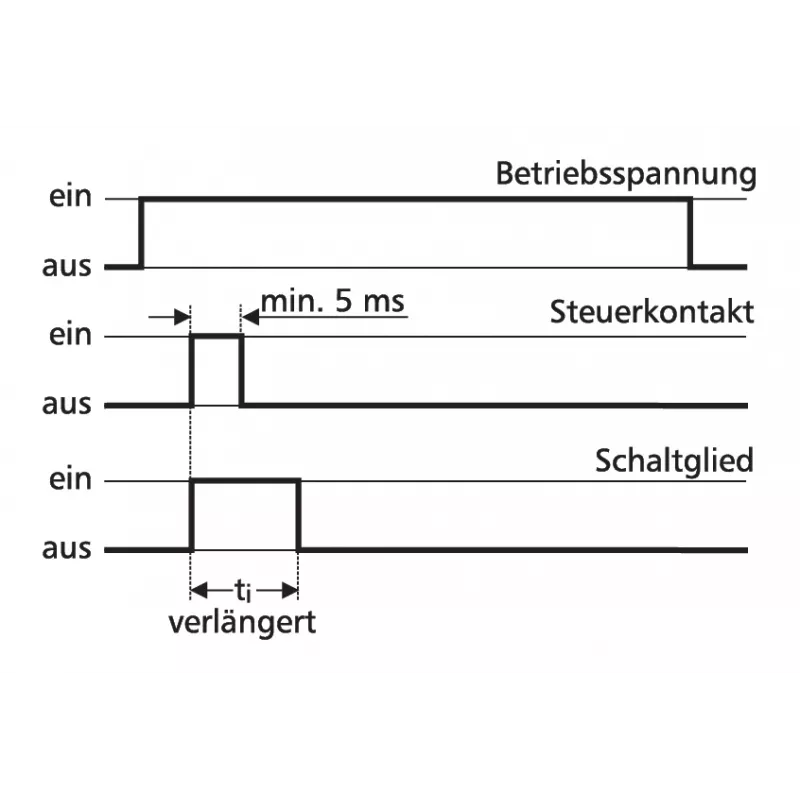

• Septynios funkcijos viename įrenginyje: galite pasirinkti vėlinimą įjungiant, vėlinimą išjungiant, impulsų generatorių, blyksėjimą ir kitas – nereikia pirkti kelių atskirų relių.
• Platus laiko diapazonas: nuo 0,05 s iki 100 h, reguliuojamas 7 etapais – tinka tiek trumpiems impulsams, tiek ilgiems procesams.
• Kompaktiškas 17,5 mm korpusas: sutaupysite vietos skydinėje, ypač kai montuojate daug įrenginių.
• Universalus maitinimas: 24 V AC/DC – tinka tiek kintamosios, tiek nuolatinės srovės sistemoms.
• Patikimas perjungiamasis kontaktas: 1 CO (SPDT), atlaiko iki 8 A esant 250 V AC.
• Paprastas montavimas: tvirtinama ant standartinio DIN bėgio (EN 60715), prijungimas varžtiniais gnybtais.

Kam tinka

Ši relė skirta elektrikams, automatizavimo inžinieriams ir techninės priežiūros specialistams, kurie projektuodami ar prižiūrėdami valdymo skydus ieško patikimo laiko valdymo sprendimo. Ji pravers pastatų automatizavimo, mašinų valdymo ir procesų pramonės srityse, kur naudojama 24 V AC/DC maitinimo įtampa. Jei reikia atidėti variklio paleidimą, pratęsti sustabdymą ar generuoti impulsus – ši relė atliks darbą.

Techniniai duomenys

• Maitinimo įtampa: 24 V AC/DC
• Galia: 2 W
• Išėjimo kontaktas: 1 perjungiamasis (CO/SPDT)
• Maks. perjungimo srovė: 8 A
• Maks. perjungimo įtampa: 250 V AC
• Laiko diapazonas: 0,05 s – 100 h (7 intervalai)
• Funkcijų skaičius: 7
• Montavimas: DIN bėgis (EN 60715)
• Prijungimas: varžtiniai gnybtai
• Plotis: 17,5 mm (1 TE)
• Apsaugos klasė: IP20 (korpusas), IP40 (priekis)
• Darbinė temperatūra: -25°C iki +55°C
• Sandėliavimo temperatūra: -40°C iki +70°C
• Izoliacijos įtampa: 2,5 kV (įėjimas/išėjimas)
• Elektrinė gyvybė: 10^5 ciklų esant vardinei apkrovai
• Mechaninė gyvybė: 10^7 ciklų

Kaip naudoti

Prieš įjungdami maitinimą, priekiniuose reguliatoriuose nustatykite norimą funkciją ir laiko intervalą. Patikrinkite, kad apkrova neviršytų vardinės perjungimo srovės ir įtampos. Jei jungiate indukcinę apkrovą (pvz., variklį ar ritę), rekomenduojama naudoti gesinimo grandinę (snubber) arba varistorių – taip prailginsite kontaktų tarnavimo laiką.

Patarimas: jei reikia kelių skirtingų laiko funkcijų tame pačiame skydelyje, ši relė gali pakeisti kelias atskiras – sutaupysite vietos ir pinigų. Visada palikite šiek tiek laisvos vietos aplink relę, kad būtų lengviau ją programuoti ir prižiūrėti.
