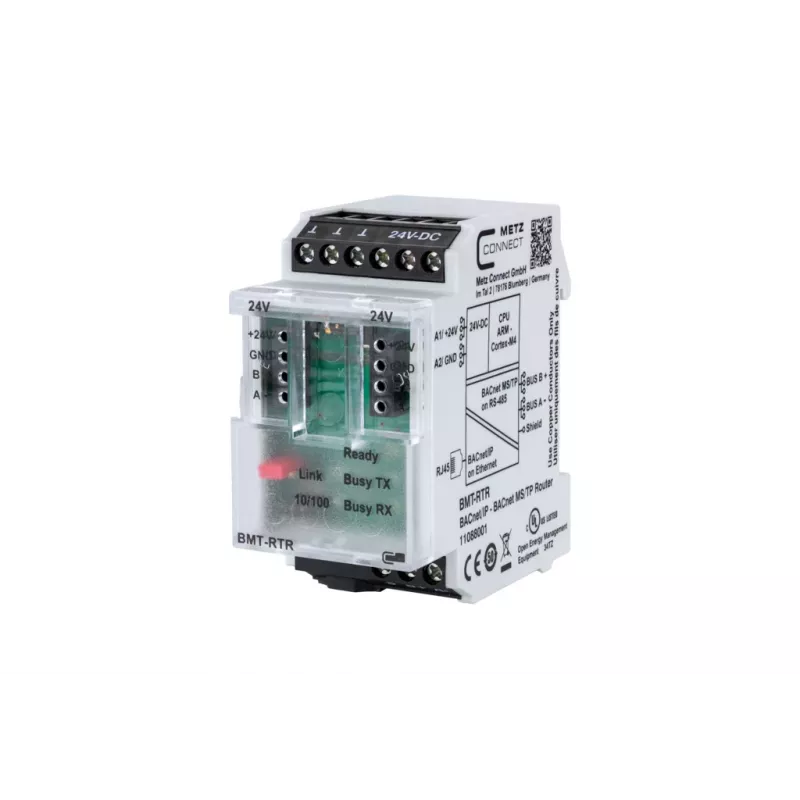

METZ 11088001 BMT-RTR BACnet maršrutizatorius

METZ BMT-RTR – tai patikimas BACnet maršrutizatorius, skirtas sujungti BACnet MS/TP įrenginius su BACnet/IP tinklu. Jis palaiko iki 64 MS/TP įrenginių ir užtikrina galvaninę izoliaciją tarp Ethernet ir RS485, kad ryšys būtų stabilus net sudėtingomis sąlygomis.

Kodėl verta rinktis

Šis maršrutizatorius puikiai tinka pastatų automatizavimo sistemoms, kuriose reikia integruoti senesnius MS/TP įrenginius į modernų IP tinklą. Galvaninė izoliacija apsaugo nuo trikdžių ir įtampos šuolių, o platus darbinės temperatūros diapazonas (-20°C iki +60°C) leidžia jį naudoti įvairiose aplinkose – nuo šildomų patalpų iki nešildomų techninių erdvių.

Kam tinka

Rekomenduojame sistemas projektuojantiems inžinieriams, pastatų automatizavimo specialistams ir techninės priežiūros komandoms, kurios nori patikimai sujungti skirtingus BACnet tinklus. Įrenginys montuojamas ant DIN bėgelio (TS35), todėl lengvai įmontuojamas į skydą.

Pagrindinės specifikacijos

• 1x 10/100Base-T Ethernet prievadas (RJ45)
• 1x RS485 prievadas MS/TP komunikacijai
• MS/TP perdavimo sparta: 9,6; 19,2; 38,4; 76,8; 115,2 kbit/s
• Maksimalus MS/TP įrenginių skaičius: 64
• Maitinimas: 12–24 V AC/DC
• Energijos suvartojimas: maks. 2,5 W
• Darbinė temperatūra: -20°C iki +60°C
• Sandėliavimo temperatūra: -20°C iki +70°C
• Santykinė drėgmė: 5–95% (nekondensuojanti)
• Korpuso medžiaga: plastikas
• Apsaugos klasė: IP20
• Konfigūravimas: interneto sąsaja, DIP jungikliai
• LED indikatoriai: maitinimas, Ethernet ryšys/aktyvumas, MS/TP aktyvumas
• Izoliacija: galvaninė tarp Ethernet ir RS485

Kaip naudoti

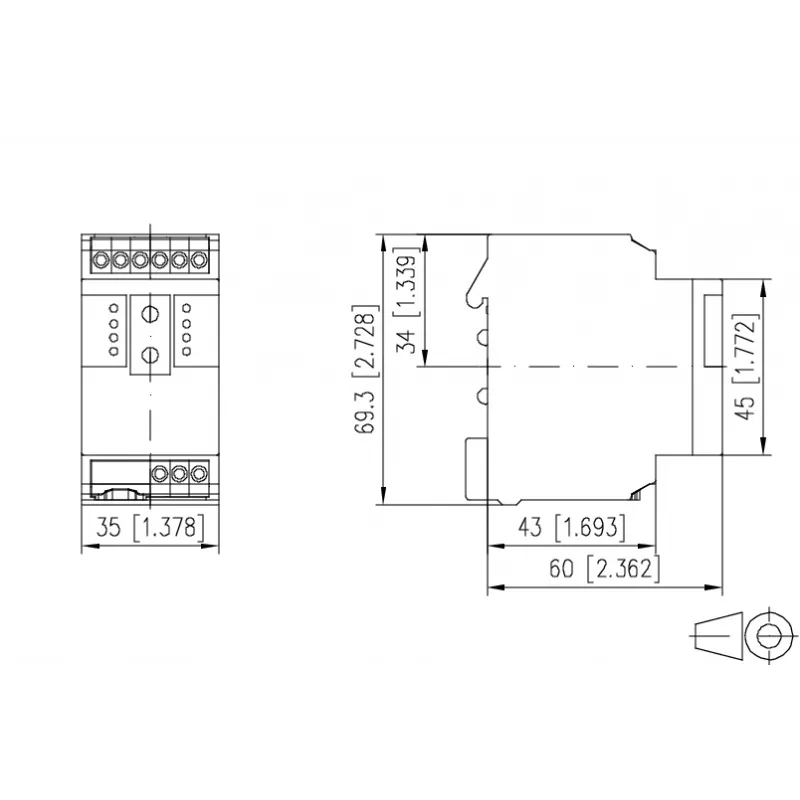

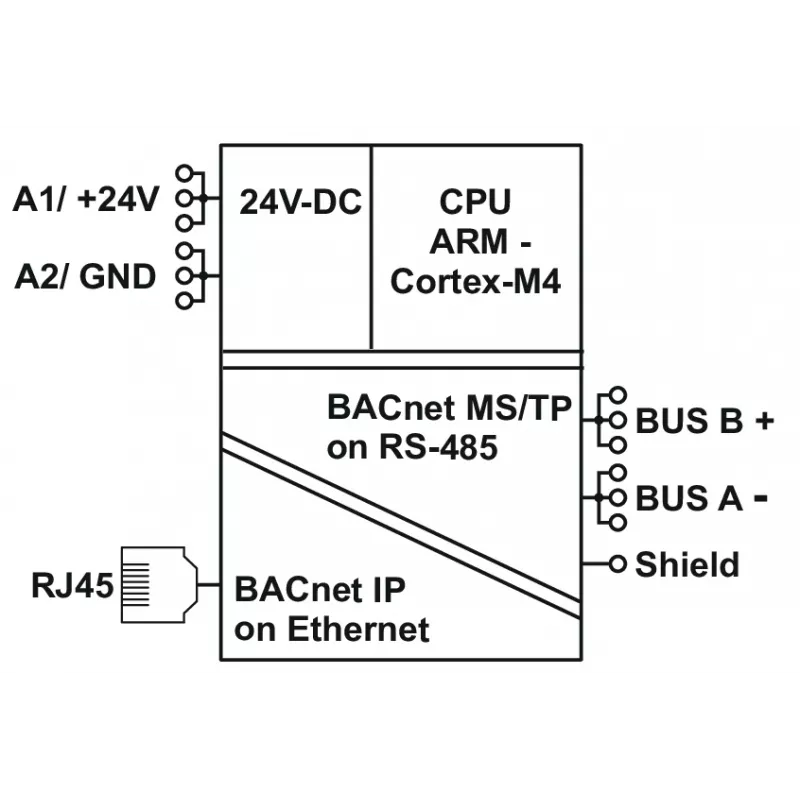

Prijunkite Ethernet kabelį prie RJ45 prievado, o MS/TP įrenginius – prie RS485 gnybtų. Nustatykite reikiamą MS/TP spartą ir įrenginio adresą naudodami DIP jungiklius arba interneto sąsają. LED indikatoriai padės stebėti maitinimo, Ethernet ir MS/TP veiklos būseną. Įrenginys tvirtinamas ant standartinio DIN bėgelio (TS35).

Patarimas: prieš montuodami į skydą, įsitikinkite, kad maitinimo šaltinis atitinka 12–24 V AC/DC reikalavimus. Jei MS/TP tinkle yra daugiau nei 64 įrenginiai, naudokite papildomą maršrutizatorių arba segmentuokite tinklą.
