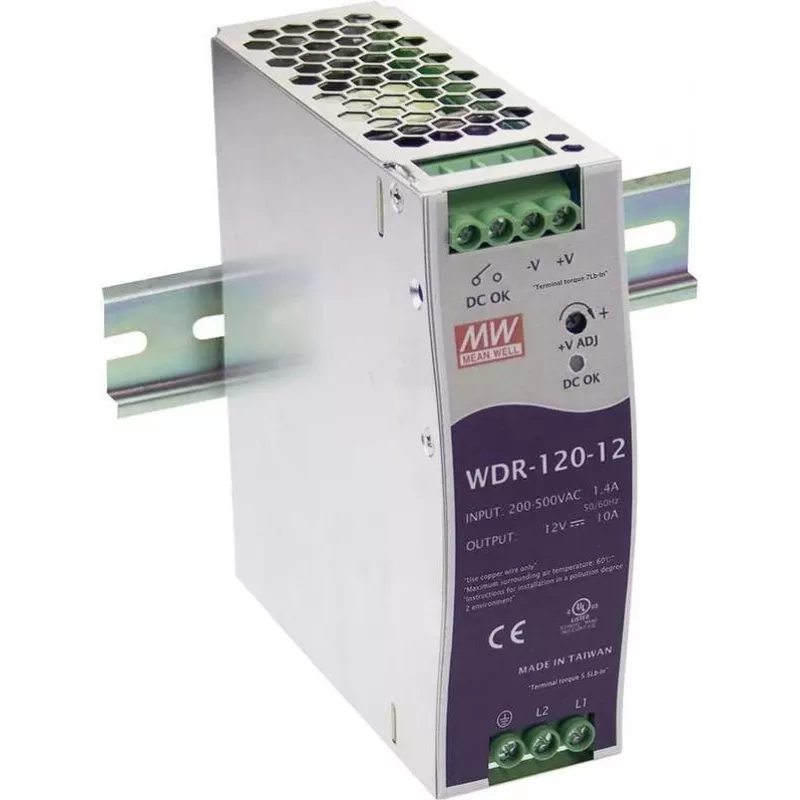

MEAN WELL WDR-120-12 DIN bėgio maitinimo šaltinis 120W 12V 10A, 180-550VAC įėjimas

Kai reikia patikimo 12 V DC maitinimo pramoniniuose valdymo skyduose, MEAN WELL WDR-120-12 yra tas sprendimas, kuris tiesiog veikia. Šis 120 W galios DIN bėgio maitinimo šaltinis užtikrina stabilią 12 V įtampą ir 10 A srovę, todėl puikiai tinka PLC, jutikliams, pavaroms ir kitai automatikos įrangai.

Kodėl verta rinktis

WDR-120-12 pasižymi itin plačiu 180–550 V AC įėjimo diapazonu, todėl jis tinka tiek vienfazei 230 V, tiek dvifazei 400 V tinklai. Tai reiškia, kad nereikia jaudintis dėl nestabilaus tinklo – maitinimo šaltinis vis tiek dirbs patikimai. Be to, jo plonas metalinis korpusas taupo vietą perpildytose DIN bėgelio linijose.

Integruotos apsaugos – nuo trumpojo jungimo, perkrovos, viršįtampio ir perkaitimo – saugo tiek patį maitinimo šaltinį, tiek prie jo prijungtus įrenginius. Natūralus aušinimas be ventiliatoriaus reiškia tylų darbą ir jokios priežiūros. Efektyvumas siekia 89%, o tai mažina energijos nuostolius ir šilumos išsiskyrimą.

Techninės specifikacijos

• Išėjimas: 12 V DC, 10 A, 120 W
• Įėjimas: 180–550 V AC, 47–63 Hz
• Naudingumas: 89%
• Pulsacijos ir triukšmas: 120 mVp-p
• Įtampos reguliavimas: 12–14 V DC
• Laikymo laikas: 50 ms esant 400 V AC
• Apsaugos: trumpojo jungimo, perkrovos, viršįtampio, perkaitimo
• Izoliacija: 3 kV AC tarp įėjimo ir išėjimo
• Darbinė temperatūra: -30 iki +70 °C
• Aušinimas: natūrali oro konvekcija
• Montavimas: DIN bėgelis TS-35/7.5 arba 15

Kam tinka

• Pramonės automatizavimo ir valdymo sistemoms
• Pastatų valdymo ir HVAC skydams
• Telekomunikacijų įrangai
• LED apšvietimui ir iškaboms
• Bandymų ir matavimo prietaisams

Kaip naudoti

Įrenginys tvirtinamas tiesiog užspaudžiant ant standartinio DIN bėgelio – jokių papildomų įrankių nereikia. Priekiniame skydelyje esantis potenciometras leidžia reguliuoti išėjimo įtampą nuo 12 iki 14 V DC, kad kompensuotumėte įtampos kritimus ilguose laiduose. Trumpalaikiai maitinimo pertraukimai iki 50 ms nesutrikdys jautrios elektronikos, nes maitinimo šaltinis sukaupia pakankamai energijos.

Patarimas: prieš montuodami įsitikinkite, kad įėjimo įtampa atitinka 180–550 V AC diapazoną. Jei naudojate ilgus kabelius, sureguliuokite išėjimo įtampą šiek tiek aukščiau (pvz., 12,5–13 V), kad kompensuotumėte nuostolius. Visada palikite bent 20 mm laisvos vietos aplink korpusą natūraliam vėdinimui.
