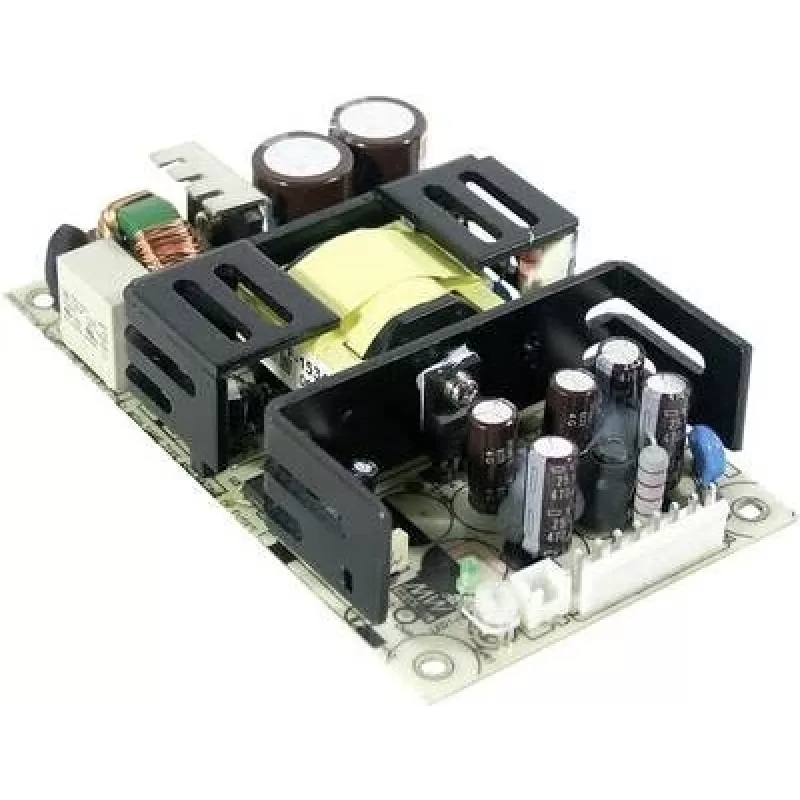

MEAN WELL RPD-75A 75W dvigubos išvesties AC/DC maitinimo šaltinis 5V 10A, 12V 5A

Kai prietaisui reikia ir 5 V, ir 12 V įtampų, paprastai tenka naudoti du atskirus maitinimo šaltinius. MEAN WELL RPD-75A šią problemą išsprendžia vienu kompaktišku, ventiliatoriaus neturinčiu korpusu – abi įtampos gaunamos iš vieno įrenginio, mažiau laidų ir mažiau gedimų.

Kodėl verta rinktis

Dvi išvestys leidžia maitinti tiek logikos, tiek periferinius modulius iš vieno šaltinio. Laisvo oro konvekcija aušinamas dizainas reiškia jokio triukšmo ir jokio ventiliatoriaus, kurį reikėtų keisti. 3000 V AC izoliacija ir integruotos apsaugos (nuo trumpojo jungimo, perkrovos, viršįtampio) užtikrina ilgaamžiškumą net sudėtingomis sąlygomis. Korpusinis montavimas palengvina integraciją į įrangos spintas.

Kam tinka

• Pramonės valdymo sistemoms ir automatikos įrangai
• Telekomunikacijų ir duomenų perdavimo įrenginiams, kuriems reikia 5 V ir 12 V
• Bandymų ir matavimų prietaisams
• Įterptinėms sistemoms ir vienos plokštės kompiuteriams
• Bendros paskirties elektronikos projektams, kuriems reikia stabilios dvigubos maitinimo įtampos

Pagrindinės specifikacijos

• Išėjimo galia: 75W bendra (5V/10A + 12V/5A)
• Įėjimo įtampa: 88–264V AC (47–63Hz) arba 125–373V DC
• Naudingumas: 78%
• Pulsacija ir triukšmas: 120mVp-p maks.
• Darbinė temperatūra: -25°C iki +70°C (gali reikėti sumažinti galią)
• Izoliacijos įtampa: 3000V AC (įėjimas–išėjimas)
• Sertifikatai: UL60950-1, TUV EN60950-1, CB, CE
• Montavimas: korpusinis su varžtiniais gnybtais

Kaip naudoti

Prijunkite įėjimo laidus prie atitinkamų gnybtų, laikydamiesi poliškumo. Išėjimo gnybtuose rasite +5V, +12V ir bendrą (GND). Prieš jungdami apkrovą, patikrinkite, ar jos suvartojama srovė neviršija 10A (5V) ir 5A (12V). Jei aplinkos temperatūra viršija 50°C, sumažinkite išėjimo galią pagal gamintojo kreivę. Visada naudokite tinkamą įėjimo saugiklį.

Rekomendacijos

Patikimas dvigubos įtampos maitinimas kompaktiškame, be ventiliatoriaus, korpuse – RPD-75A puikus pasirinkimas. Užtikrinkite pakankamą vėdinimą ir sumažinkite galią, kai aplinkos temperatūra viršija 50°C. Prieš jungdami apkrovą, visada patikrinkite jos reikalavimus ir naudokite tinkamą įėjimo saugiklį.
